drylin® ZLW : fixation pour module linéaire à courroie crantée

Le module linéaire DryLin® ZLW peut être fixé de différentes manières (éléments de fixation et coulisseaux inclus dans la livraison) :

Le type de construction est optionnel. La courroie crantée est particulièrement bien protégée de la saleté dans les types constructions montées à l'envers.

1. Éléments de fixation

Les éléments de fixation permettent une fixation aisée de l'axe sur des profils en aluminium entre autres. Référence 75.40.

2. Coulisseaux

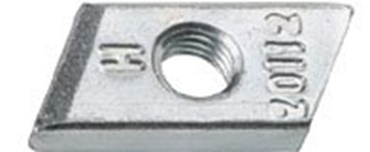

Les coulisseaux rendent possible la fixation du module et ils permettent également l'installation de capteurs et/ou détecteurs de positionnement. référence du coulisseau : NOR-20602.

3. Fixation par vis

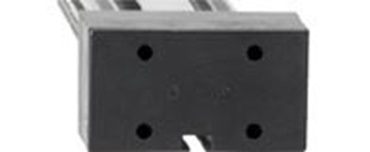

Fixation par vis par le côté frontal : les brides support d'axes tandem situées aux extrémités sont pourvues d'alésages pour un filetage sur mesure.

Inclus dans la livraison
Inclus dans la livraison
Vis : 4 x M6 / M4

Consignes de construction :

Les extrémités mécaniques de doivent en aucun cas faire usage de butée. Une distance, correspondant au minimum à une rotation de l’arbre d’entraînement, doit être prévue à chaque extrémité. La distance de sécurité prévue de chaque côté du chariot peut être réduite après s’être assuré que les boîtiers de l’unité motrice et de renvoi d'angle ne rentrent pas en collision avec les composantes mécaniques.
Veuillez nous contacter pour toute autre question concernant la fixation ou liaison des courroies crantées. Tél. +33.1.49.84.04.04


Bride moteur

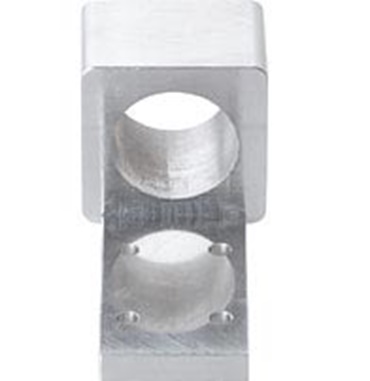

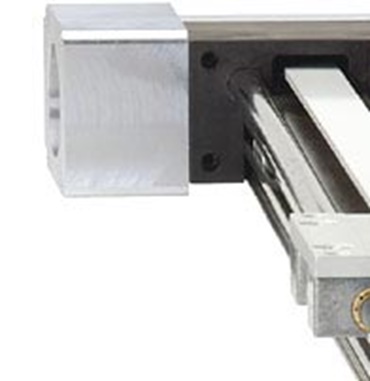

La bride moteur peut être fixée sur la traverse située à l'extrémité à l'aide de quatre vis. Plusieurs types de brides moteur sont disponibles.

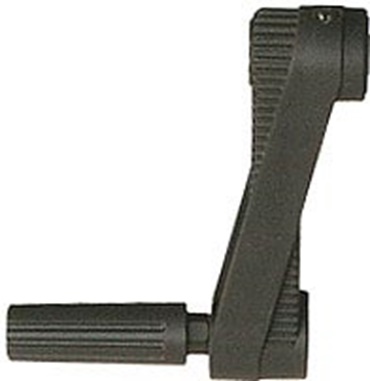

Le module linéaire à courroie crantée drylin® ZLW peut être livré avec manivelle de démarrage sur demande.

Référence pour modules linéaires Type de moteur Matériau
prêt(s) à être expédié(s) en 24/48 heures MF-0630-NEMA17-S ZLW-0630 NEMA17 Aluminium, anodisé clair 60,28 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1040-NEMA17-S ZLW-1040 NEMA17 Aluminium, anodisé clair 69,55 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-2260-NEMA23-S ZLW-1040 NEMA23/23XL Aluminium, anodisé clair 78,39 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1660-NEMA34-S ZLW-1660 NEMA34 Aluminium, anodisé noir 88,30 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-0630-DC0310 100,00 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1040-DC0310 81,43 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1040-DC0350 81,43 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-2040-DC0260 78,39 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-3648-DC0350 90,46 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-3648-DC0350-L 108,63 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1123-NEMA17 SAW-0630 NEMA17 Plastique, noir 34,56 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-2040-NEMA23-S 115,59 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-3648-NEMA23 90,46 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-3648-NEMA34 82,74 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-3648-NEMA34-XL 167,00 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1123-DC0310 50,30 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-2040-DC0310 115,59 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-2040-DC0350 78,39 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-2040-NEMA17 98,84 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1040-NEMA34-L ZLW-1040 NEMA34 Aluminium, anodisé clair 73,03 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-0630-NEMA23-S ZLW-0630 NEMA23/23XL Aluminium, anodisé clair 60,28 USD Dans le panier
prêt(s) à être expédié(s) en 24/48 heures MF-1040-NEMA23-S ZLW-1040 NEMA23/23XL Aluminium, anodisé clair 69,55 USD Dans le panier
