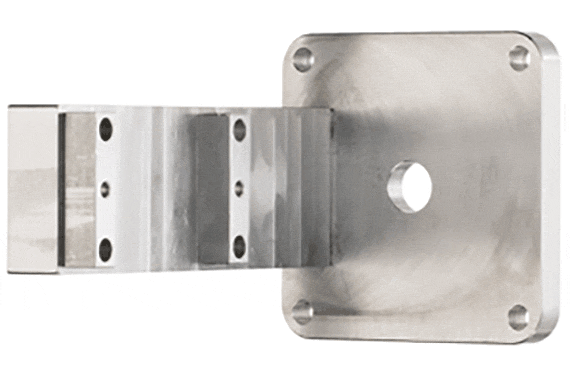

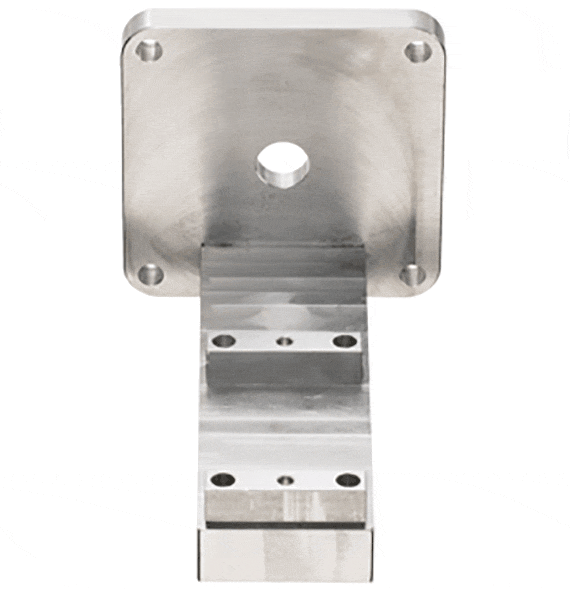

ZLW – bride support moteur NEMA, standard



Bride support moteur ZLW gamme standard

Pour pouvoir enfin raccorder rapidement et simplement le moteur NEMA de votre choix à nos modules linéaires à courroie crantée.

Plaque de base en 2 longueurs pour chaque bride support moteur NEMA, autres longueurs sur demande

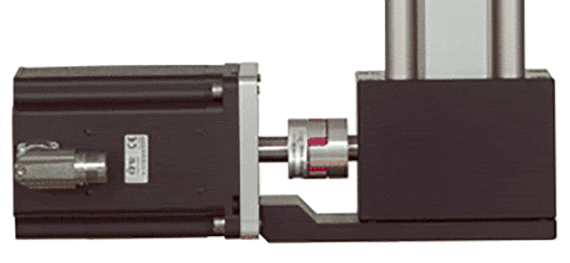

Version S (pour Short, court) adaptée au crabotage igus®

Pour sélectionner le module linéaire à courroie crantée qui convient :


Référence:

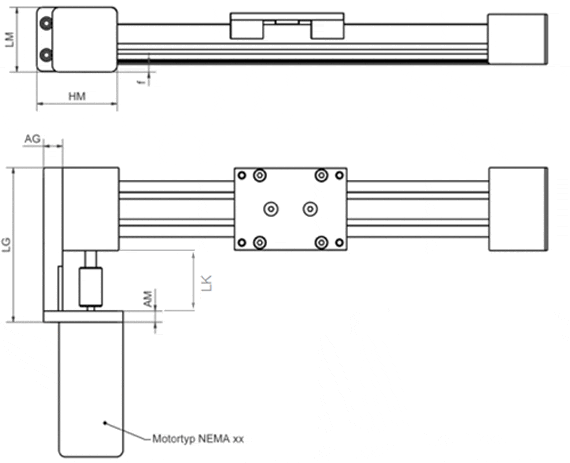

Réf. :   le socle     Bride moteur
  AG LG LK AM HM LM f
 MF-0630-NEMA23-L 12 110,5 46,5 10 59 56 17 Sur demande
 MF-1040-NEMA23-L 17 138 54 10 70,7 56,4 7 Sur demande
 MF-1040-NEMA34-L 17 138 54 10 85 85 20,5 128,52 USD
 MF-0630-NEMA23-S 12 99,5 35,5 10 59 56 17 108,99 USD
 MF-1040-NEMA23-S 17 119 35 10 70,7 56,4 7 138,16 USD
 MF-1040-NEMA34-S 17 119 35 10 85 85 20,5 Sur demande
Plus d'informations sur l'article choisi :
CAO 3D Catalogue Commande d‘échantillons Experts PDF Demande de prix Prix avec remises progressives myCatalog

ZLW – bride support moteur individuelle



Référence:

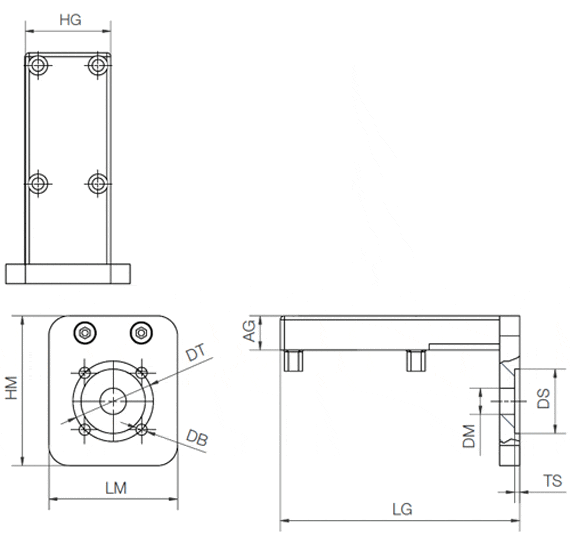

Référence commande Peut être utilisé avec Socle Plaque de fixation pour moteur
LG HG AG HM LM DT DM DS TS DB
MF-1040-xx ZLW-1040/ZLW-1080 138 44 77 * * * * * * *  Anfragen
MF-0630-xx-xx ZLW-0630 110,5 28 12 * * * * * * *  Anfragen
* Merci de bien vouloir indiquer les valeurs correspondant au type de moteur utilisé
