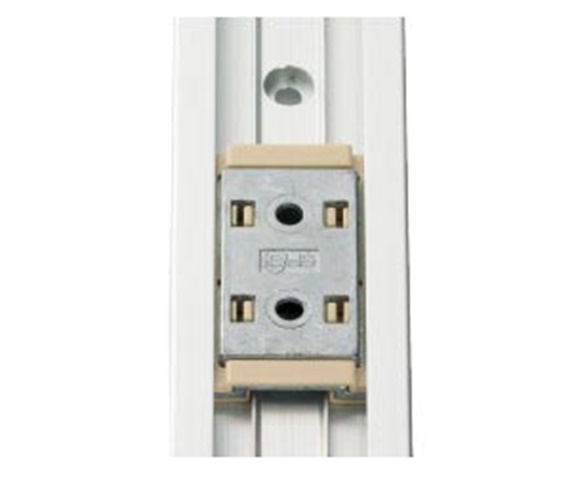

drylin® N - Guidages linéaires miniatures, NK-01-40

Version 01 avec trous lamés :

N° de commande Longueur d´arbre maxi a C4 A3 C5=C6 h h1 K1* ly lz Poids du rail Prix / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
prêt(s) à être expédié(s) en 3 jours ouvrés NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 34,98 EUR Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 26,84 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 36,39 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

Version 01 avec trous lamés :

N° de commande Désignation Poids du patin
    [g]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-01-40 Chariot clipsé 30 6,18 EUR Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés NW-01-40-LLY Chariot clipsé, patin flottant dans l´axe y 30 6,18 EUR Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés NW-01-40-LLZ Chariot clipsé, patin flottant dans l´axe z 30 6,18 EUR Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés NW-01-40-LLYZ Chariot clipsé, patin flottant dans les axes y et z 30 6,18 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

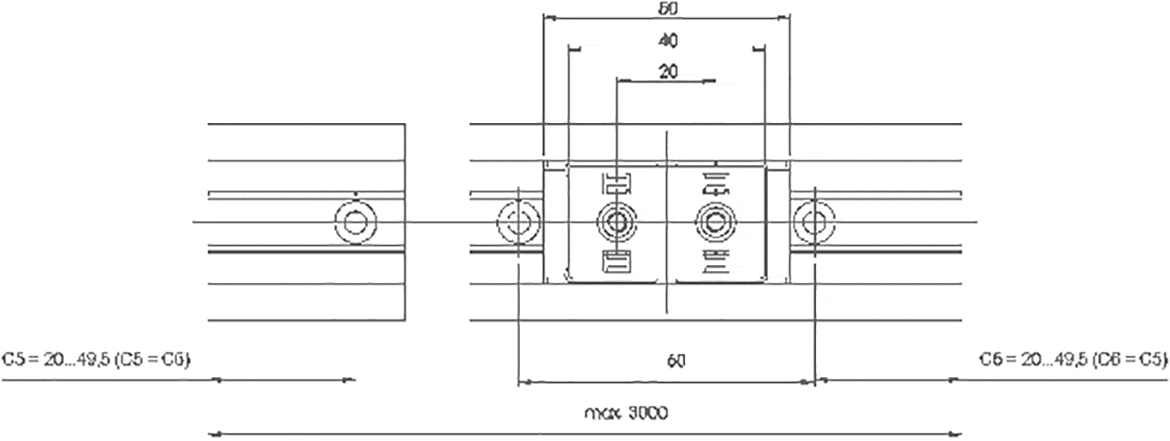

Version 01 : cotes [mm] - patin

Réf. : H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-01-40 9,5 23 50 40 20 0 1,3 0 0 30
prêt(s) à être expédié(s) en 12 jours ouvrés NW-01-40-LLY 9,5 23 50 40 20 0 1,3 0 0 30
prêt(s) à être expédié(s) en 12 jours ouvrés NW-01-40-LLZ 9,5 23 50 40 20 0 1,3 0 0 30
prêt(s) à être expédié(s) en 12 jours ouvrés NW-01-40-LLYZ 9,5 23 50 40 20 0 1,3 0 0 30
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Version 11 surmoulée avec trous lamés :

N° de commande Désignation Poids du patin
    [g]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-11-40 Chariot surmoulé 30 6,18 EUR Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés NW-11-40-LLY Chariot surmoulé, patin flottant dans l´axe y 30 6,18 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NW-11-40-LLZ Chariot surmoulé, patin flottant dans l´axe z 30 6,18 EUR Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés NW-11-40-LLYZ Chariot surmoulé, patin flottant dans les axes y et z 30 6,18 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Version 11 : cotes [mm] - patin

Réf. : H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-11-40 9,5 23 20 40 50 0 1,3 0 0 0 30
prêt(s) à être expédié(s) en 12 jours ouvrés NW-11-40-LLY 9,5 23 20 40 50 0 1,3 0 0 0 30
prêt(s) à être expédié(s) en 3 jours ouvrés NW-11-40-LLZ 9,5 23 20 40 50 0 1,3 0 0 0 30
prêt(s) à être expédié(s) en 12 jours ouvrés NW-11-40-LLYZ 9,5 23 20 40 50 0 1,3 0 0 0 30
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Commande d'un système complet

Configuration rapide et simple

1. Définition du nombre de patins
2. Type de patin
3. Longueur de rail en mm
4. Options pour les patins
5. Options pour les rails

Note :

Vous trouverez des informations détaillées dans les croquis et les tableaux ci-dessus ainsi que sous les rubriques suivantes. Vous trouverez des informations précises concernant les paliers flottants sous la rubrique "Consignes de construction"
1

Pas de palier flottant

2

Patin flottant dans l'axe Z

3

Patin flottant dans l'axe Y

4

Patin flottant dans l'axe y et z

drylin® NK - Système complet

Étape 1

Indiquez le nombre de patins souhaités.

technical drawing
Nombre de patins :
Continuer
drylin® N - Données techniques
drylin® N - Consignes de construction

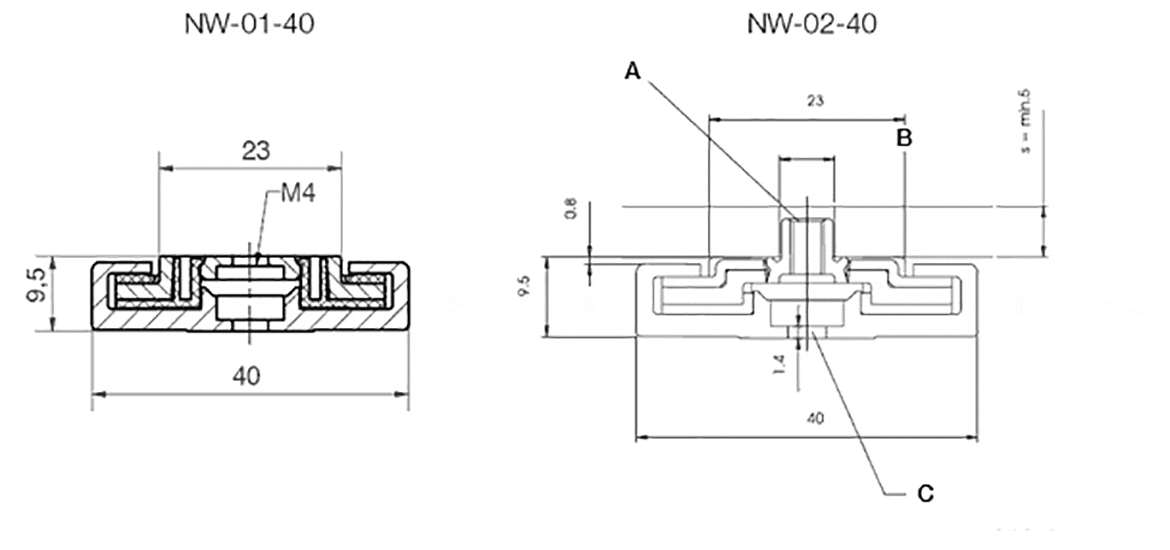

Longueur de patin pour version NW-12-40 : 52 mm
A = M4 (couple de serrage maxi 1,2 Nm)
B = taraudage min. Ø 6,5
C = pour vis à tête cylindrique M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

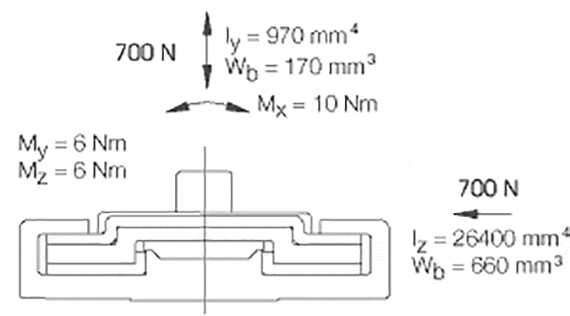

Capacité de charge statique et couple surfacique d'inertie

Options :

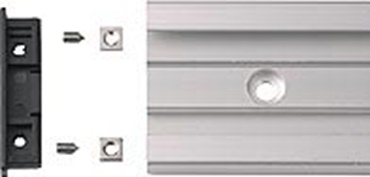

Capuchon en plastique pour arrêt en translation,
référence  NSK-40
prêt(s) à être expédié(s) en 3 jours ouvrés
prêt(s) à être expédié(s) en 12 jours ouvrés
