drylin® N - Guidages linéaires miniatures, NK-02-80

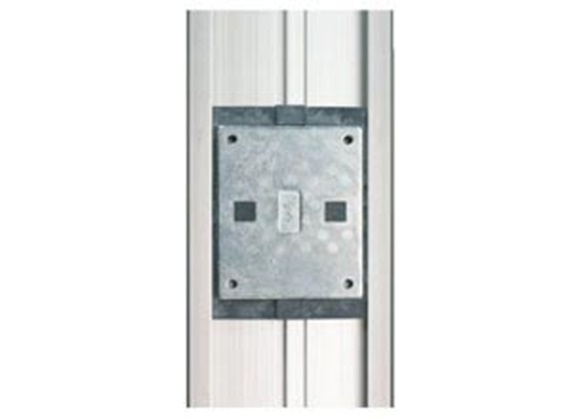

Version 02 - standard à taraudages

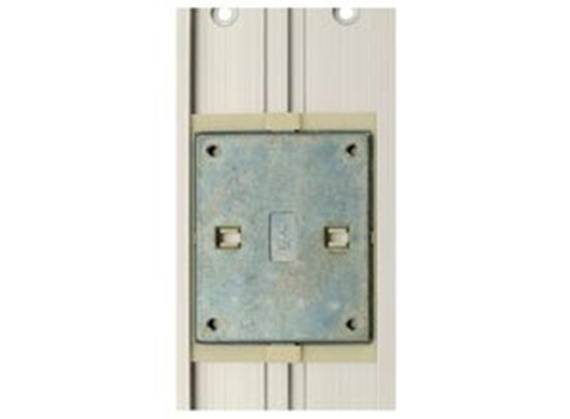

Version 12 - à taraudages, surmoulé
Référence Longueurs maxi de rails a C4 A3 C5=C6 h h1 K1* ly lz Poids des rails Prix / m
  [L maxi]       mini max.       [mm2] [mm2] [g/m]
prêt(s) à être expédié(s) en 3 jours ouvrés NS-01-80 4000 80 150 40 25 99,5 11 1,5 M4 271200 2900 1140 42,04 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NS-01-80-AR 4000 80 150 0 20 99,5 11 1,5 27120 2900 1140 50,48 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NS-01-80-UNGEBOHRT 4000 80 0 0 11 1,5 27120 2900 1140 37,67 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

Version 02 - standard à taraudages :

N° de commande Désignation Poids du patin
    [g]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80 Chariot standard 100 7,96 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80-LLY Chariot standard, patin flottant dans l´axe y 100 7,96 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80-LLZ Chariot standard, patin flottant dans l´axe z 100 7,96 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80-LLYZ Chariot standard, patin flottant dans les axes y et z 100 7,96 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Version 02 : cotes [mm] - patin

Réf. : H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80 12 57 80 68 56 45 0 M4 0 0 100
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80-LLY 12 57 80 68 56 45 0 M4 0 0 100
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80-LLZ 12 57 80 68 56 45 0 M4 0 0 100
prêt(s) à être expédié(s) en 3 jours ouvrés NW-02-80-LLYZ 12 57 80 68 56 45 0 M4 0 0 100
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Version 12 - à taraudages, surmoulé :

N° de commande Désignation Poids du patin
   : [g]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80 Chariot surmoulé 100 7,96 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80-LLY Chariot surmoulé, patin flottant dans l´axe y 100 7,96 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80-LLZ Chariot surmoulé, patin flottant dans l´axe z 100 7,96 EUR Dans le panier
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80-LLYZ Chariot surmoulé, patin flottant dans les axes y et z 100 7,96 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Version 12 : cotes [mm] - patin

Réf. : H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80 12 57 83 68 56 45 0 M4 0 0 100
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80-LLY 12 57 83 68 56 45 0 M4 0 0 100
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80-LLZ 12 57 83 68 56 45 0 M4 0 0 100
prêt(s) à être expédié(s) en 3 jours ouvrés NW-12-80-LLYZ 12 57 83 68 56 45 0 M4 0 0 100
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Commande d'un système complet

Configuration rapide et simple

1. Définition du nombre de patins
2. Type de patin
3. Longueur de rail en mm
4. Options pour les patins
5. Options pour les rails

Note :

Vous trouverez des informations détaillées en bas dans les plans ou aux pages indiquées ci-dessous. Vous trouverez des informations précises concernant les paliers flottants sous la rubrique "Consignes de construction"
1

Pas de palier flottant

2

Patin flottant dans l'axe Z

3

Patin flottant dans l'axe Y

4

Patin flottant dans l'axe y et z

drylin® NK – système complet

Étape 1

Indiquez le nombre de patins souhaités.

technical drawing
Nombre de patins :
Continuer
drylin® N - Données techniques
drylin® N - Consignes de construction

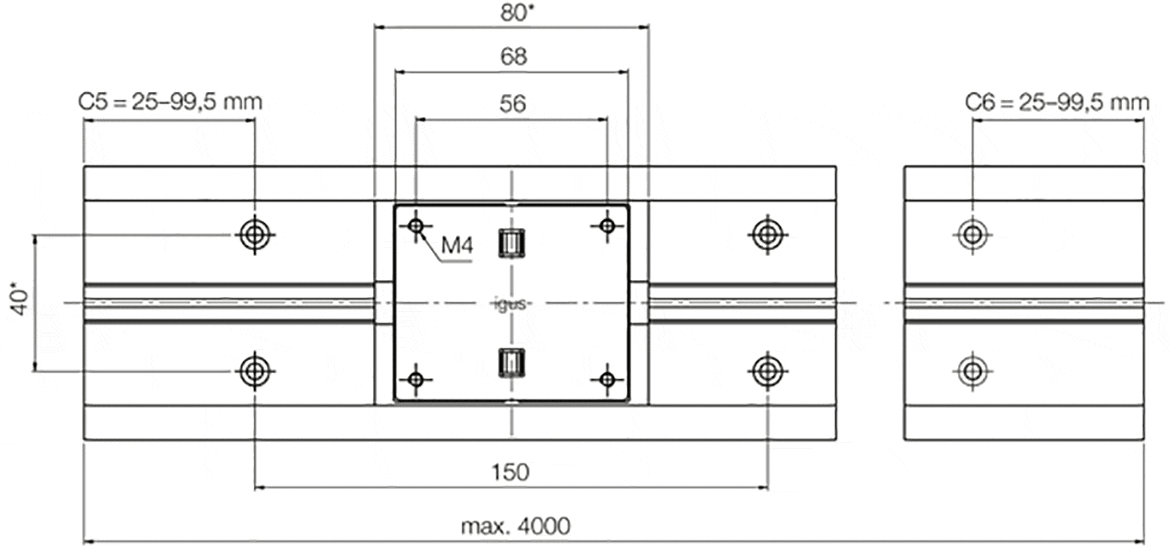

* Longueur de patin pour version NW-12-80 = 83 mm
M4 (couple maxi de serrage 1,2 Nm)

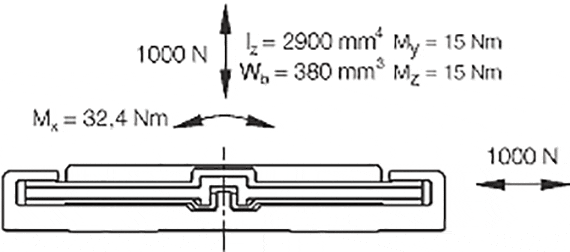

Capacité de charge statique et couple surfacique d'inertie

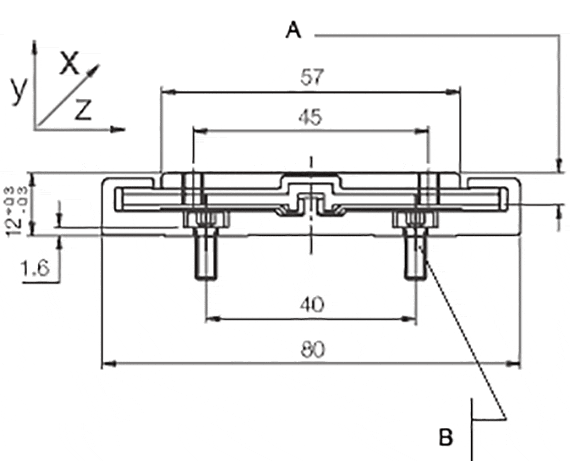

A = hauteur de vis max. 6,5 mm
B = M4 (couple de serrage max. 2,0 Nm)>
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
