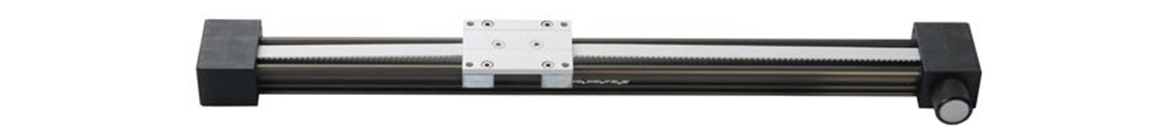

Modules linéaires à courroie crantée drylin® ZLW



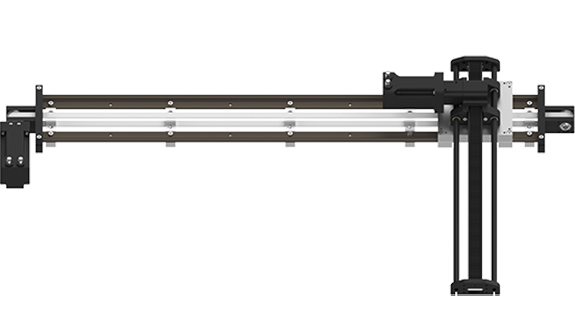

Les modules linéaires à courroie crantée drylin® de la gamme ZLW conviennent à de nombreuses tâches de positionnement et de déplacement. Le guidage est assuré par des rails de guidage drylin® W sans graisse tandis que l'entraînement est assuré par l'intermédiaire d'une courroie crantée. La course est fonction de vos besoins. Leur structure légère faisant appel à des polymères et à de l'aluminium confère aux modules linéaires à courroie crantée drylin®  ZLW un faible moment d'inertie qui les rend très efficaces. La gamme SLW a des solutions qui conviennent tant aux espaces restreints qu'aux applications exigeant des moments de basculement élevés, que ce soit comme système individuel ou sous forme de portiques. Tous les modules linéaires à courroie crantée drylin® ZLW peuvent être configurés prêts à être raccordés avec des moteurs pas à pas ou à courant continu drylin® E.

Domaines d’applications types

Technique médicale et de laboratoire

Manutention

Tâches de positionnement (pick-and-place)

Réglage de caméras/capteurs

Construction de distributeurs

Vue d'ensemble de la gamme de modules linéaires à courroie crantée

Série ZLW Eco

Module d'entrée de gamme économique en 2 tailles

Faible poids

Chariot et boîtier de renvoi en polymères

Profilé drylin® W en aluminium anodisé

Module linéaire à courroie crantée version éco
Module linéaire à courroie crantée version basique
ZLW série basique

Renvoi économique composé d'un carré en acier inox et de polymères hautes performances

Courroie crantée en néoprène renforcé de fibres de verre

Profilé drylin® W en aluminium anodisé

Pour tailles 0630 et 1040

ZLW série standard

Courroie crantée en PU performante avec renforts en acier

Renvoi d'une pièce en inox (arbre et courronne)

Profilé drylin® W en aluminium anodisé

Pour tailles 0630/1040/1080/1660

Module linéaire à courroie crantée version standard

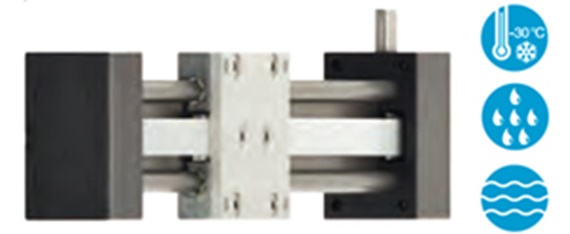

Module linéaire à courroie crantée : les spécialistes

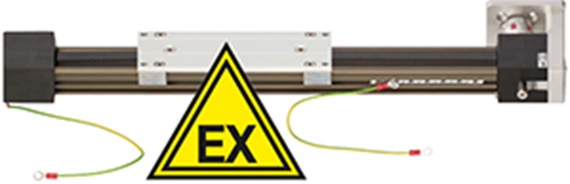

Spécialistes ZLW

Variante grands froids LT pour les applications jusqu'à -30 °C

Variante UW pour l'immersion

Variante SW pour les projections d'eau

Pour taille 1040

Quand le choisir ?

Positionnement rapide de petites charges

Fonctionnement très silencieux

Structure plate

Utilisation en immersion avec courroie UW

Version Basic économique

Fonctionnement en continu

Quand ne pas le choisir ?

Si des charges élevées doivent être déplacées de façon très dynamique

Si une précision de positionnement < 0,1 mm est nécessaire

Variante de modules linéaires à courroie crantée drylin®

ZLW-0630
Version basique / standard

Module linéaire à courroie crantée en taille 0630

ZLW-0630-OD - chariots dos à dos
Version basique / standard

Module linéaire à courroie crantée en taille 0630 chariots dos à dos

ZLW 1040
Version basique / standard

Module linéaire à courroie crantée en taille 1040

ZLW-1040-OD - chariots dos à dos
Version basique / standard

Module linéaire à courroie crantée en taille 1040 chariots dos à dos

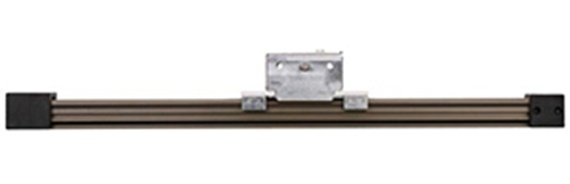

Module linéaire à courroie crantée ZAW 1040 version standard

Module linéaire à courroie crantée en taille 1040

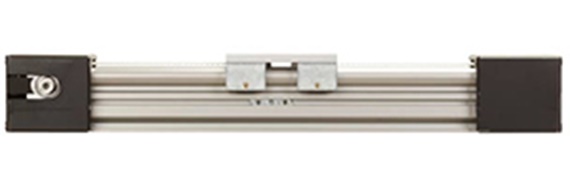

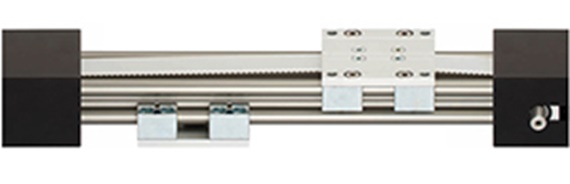

ZLW taille 1660-OD, chariots dos à dos

Module linéaire à courroie crantée à chariots dos à dos en taille 1660-OD

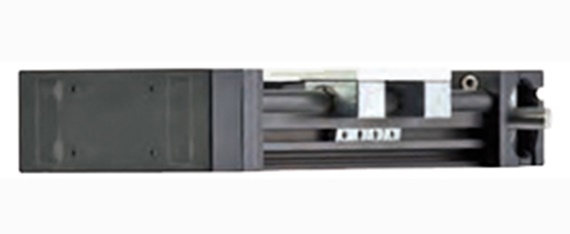

ZLW taille large 1080 version standard

Module linéaire à courroie crantée en taille 1080

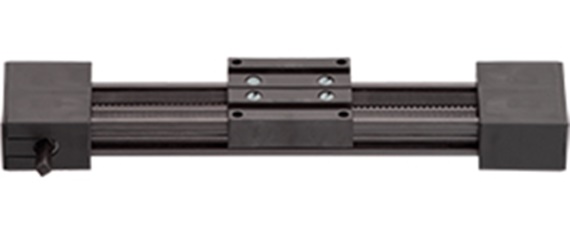

Module linéaire à courroie crantée ZLW 0630-P en carbone

Module linéaire à courroie crantée en taille 0630-P

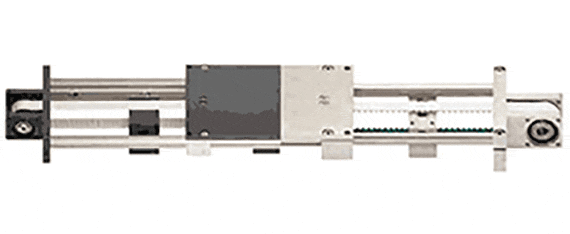

ZLW-20 en version aluminium ou inox

Module linéaire à courroie crantée en taille 20
Accessoires :

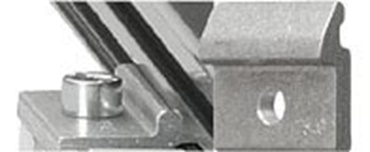

Module linéaire drylin® ZLW - Fixation

Possibilités de fixation

Le module linéaire à courroie crantée drylin® ZLW peut être fixé de différentes manières.

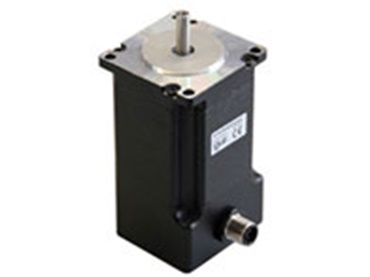

Moteurs drylin® E

Vue d´ensemble moteurs drylin® E et accessoires. Pour les tables linéaires drylin®.

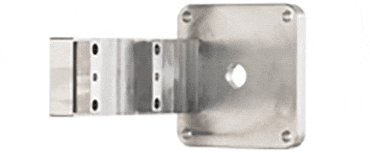

Bride moteur ZLW

ZLW - bride support moteur NEMA standard ou individuelle

La bride moteur peut être fixée sur la traverse située à l'extrémité à l'aide de quatre vis.

Caractéristiques techniques, couples d'entraînement, structure du module linéaire à courroie crantée
