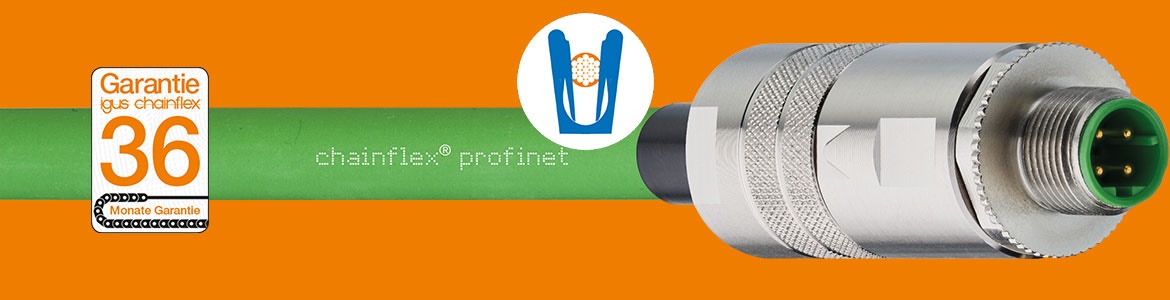

Câbles chainflex^® Profinet et connecteurs Telegärtner M12 codés D peu sujets aux défaillances

Situation initiale et symptômes

• Réparations longues
• Travail supplémentaire
• Retards dans les livraisons
• Réclamations des clients

L'analyse effectuée par les laboratoires des sociétés igus et Telegärtner a permis d'établir le diagnostic suivant :

• Les câbles utilisés n'étaient pas en mesure de résister aux fortes sollicitations mécaniques et tombaient rapidement en panne.
• Les bornes autodénudantes des connecteurs utilisés n'étaient pas optimisées pour les grosses sections de fils, ce qui entraînait des problèmes de contact.

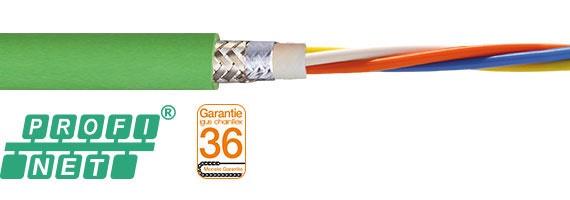

Câbles chainflex Profinet

• Isolation des conducteurs de grande qualité
• Structure (4x0,34)C
• Gaine intérieure surmoulée par extrusion pour un très grand dynamisme
• Blindage général à angle de tressage optimisé
• Gaine extérieure extrudée sous pression, résistante à l'usure
• Produits testés et garantis 36 mois

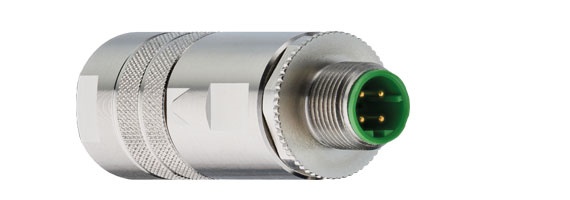

Connecteur Telegärtner M12

• Conception optimale : place suffisante pour éviter les courts-circuits
• Les bornes autodénudantes IDC n'ont pas été conçues uniquement pour des conducteurs à un à sept fils comme c'est généralement le cas mais aussi pour les cordons à 19 fils fins
• Gestionnaire de fils universel pour les sections de 0,9 à 1,6 mm pour la connexion sûre de différents types de conducteurs et de câbles
