Système E6.1 : nouvelle génération de chaînes porte-câbles silencieuses et convenant aux salles blanches

La nouvelle génération de la chaîne porte-câbles « murmurante » est dans les starting-blocks pour prendre le relais du modèle précédent après 10 années de bons et loyaux services dans les salles blanches. La nouvelle « série E6.1 » offre tous les avantages de la E6 éprouvée plus d'autres qui en facilitent nettement l'utilisation. Des modifications de la structure ont permis en outre d'améliorer l'accès à l'intérieur, de réduire le poids et de faciliter le montage.
Demander un échantillon gratuit
  • Version NC sans précontrainte en retournant le maillon interne
  • Très faible niveau sonore grâce à un petit pas et à un « frein » dans le système de butée
  • (E61.29.070.055.0 à 1m/s = 32dB(A) selon le test igus interne n°4479)
  • Très peu de vibrations
  • Principe de liaison à faible usure (pas de liaison téton / trou)
  • Presque pas d´effet polygonal, et donc un déplacement bien « rond »
  • Intérieur lisse et sans arêtes pour une longue durée de vie des câbles et des tuyaux
  • Série E61.29 : entretoises ouvrables des deux côtés par pivotement et amovibles dans les rayons interne et externe
  • Economie de poids d'environ 30% par rapport au système E6
  • Produit économique
Autres avantages

Entretoises ouvrables des deux côtés dans le rayon interne et externe

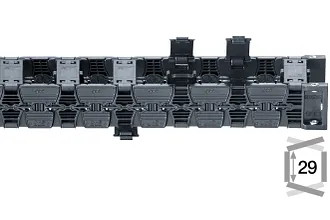

E61.29

prêt(s) à être expédié(s) en 3 jours ouvrés E61.29

Hauteur interne hi : 29 mm
Largeurs internes Bi : 30 à 140 mm
Rayons de courbure R : 55 à 150 mm
Pas : 22 mm
Chaîne porte-câbles E61.29

Entretoises amovibles des deux côtés dans le rayon interne et externe

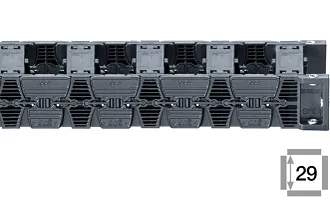

EF61.29

EF61.29

Hauteur interne hi : 29 mm
Largeurs internes Bi : 30 à 140 mm
Rayons de courbure R : 55 à 150 mm
Pas : 22 mm
Chaîne porte-câbles EF61.29

Entretoise amovible dans le rayon interne et externe

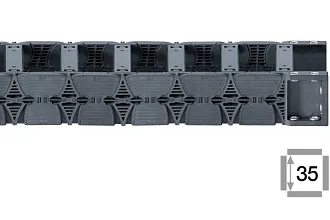

E61.35

E61.35

Hauteur interne hi : 35 mm
Largeurs internes Bi : 30 à 140 mm
Rayons de courbure R : 55 à 150 mm
Pas : 25 mm
Chaîne porte-câbles E61.35
E61.40

prêt(s) à être expédié(s) en 3 jours ouvrés E61.40

Hauteur interne hi : 40 mm
Largeurs internes Bi : 40 à 300 mm
Rayons de courbure R : 63 à 200 mm
Pas : 27,8 mm
Chaîne porte-câbles E61.40

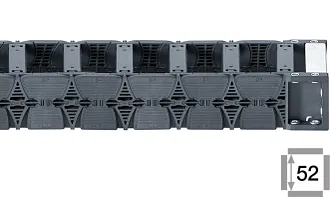

E61.52

prêt(s) à être expédié(s) en 3 jours ouvrés E61.52

Hauteur interne hi : 52 mm
Largeurs internes Bi : 40 à 300 mm
Rayons de courbure R : 75 à 200 mm
Pas : 30 mm
Chaîne porte-câbles E61.52

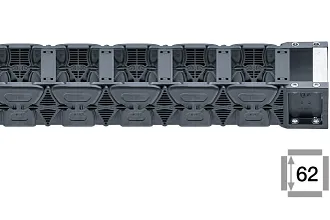

E61.62

E61.62

Hauteur interne hi : 62 mm
Largeurs internes Bi : 50 à 400 mm
Rayons de courbure R : 115 mm
Pas : 50 mm
Chaîne porte-câbles E61.62
E61.80

E61.80

Hauteur interne hi : 80 mm
Largeurs internes Bi : 50 à 600 mm
Rayons de courbure R : 150 à 200 mm
Pas : 65 mm
Chaîne porte-câbles E61.80

Aide à la sélection Chaînes Porte-Câbles

En indiquant des paramètres concrets et en vous aidant du tableau comparatif, vous trouverez rapidement la Chaîne Porte-Câbles qui vous convient.

Aide à la sélection

Guide de montage

Mise bout à bout, séparation et ouverture des chaînes et gaines porte-câbles.

Guide de montage

Exemples d´applications

Applications dans des secteurs industriels des plus variés et dans le laboratoire de test igus®.

Applications

Chaîne porte-câbles avec 6.1 : entretoise ouvrable par pivotement

Afin de souligner encore l´aptitude aux salles blanches et d´augmenter encore la durée de vie des câbles et flexibles, l´intérieur de la nouvelle E6.1 a une structure ménageant les câbles. Les entretoises ouvrables sont très lisses et arrondies, de même que la transition entre le maillon et l´entretoise. De plus, toutes les marques de moulage et les points de marquage sont en dehors de la section de la chaîne.

Industries typiques et exemples d’applications



secteur des semiconducteurs

Secteur des imprimantes / tables traçantes

Pour les applications à accélérations extrêmes

S´il vous faut minimiser le niveau sonore et réduire l´abrasion

Y = Patin [kg/m]

La nouvelle génération E6.1 permet des accélérations encore plus fortes en raison de la réduction du poids, en plus d´être silencieuse et ultra dynamique.
IPA Fraunhofer Y = niveau sonore dB (A)

La série E61.29 a été soumise à un test acoustique dans le laboratoire igus® et a un niveau sonore de -2 dB(A) inférieur à celui de la chaîne igus® série E6.29 déjà meilleure de sa catégorie.

igus® pour salles blanches : test des chaînes porte-câbles E6.1

L’utilisation d’un matériau spécial permet de réduire considérablement les frottements déjà limités des chaînes. Ainsi, il est possible d’utiliser des chaînes dans de nombreuses applications faisant appel à des solutions spéciales compliquées. Un programme complet de tests a été effectué tant en glissement que pour les utilisations en autoportance. Sur beaucoup d’applications, les chaînes en matériau spécial ont une usure pratiquement nulle. Des tests effectués par l’IPA confirment que les chaînes standard d’igus® répondent aux exigences des salles blanches. « Essayées et agréées ». Les salles blanches exigent une grande résistance à l’usure des pièces en mouvement. Les chaînes doivent être par exemple très résistantes à l’usure pour répondre aux impératifs normatifs de cet environnement sensible.
Chaînes porte-câbles convenant aux salles blanches
Classification IPA - compte rendu IG1303-640-1 : ISO Classe 1, selon norme DIN EN ISO 14644-1
pour série E61.29.050.075.0.CR à v = 0,5 m/s, 1,0 m/s, 2,0 m/s
Chaînes porte-câbles silencieuses
Niveau sonore extrêmement bas
E61.29.070.055.0 à 1m/s = 32dB(A) selon le test igus interne n°4479
