Vue d'ensemble des produits drylin® E, « E » comme électrique

Recherche de produits et calcul de la durée de vie drylin® E

Après sélection des paramètres d'utilisation par vos soins, l'outil de recherche des produits vous donne une vue d'ensemble des tables et des moteurs adaptés. L'outil de recherche calcule le prix unitaire de l'unité linéaire ainsi que la limite de charge des moteurs et la durée de vie en cycles. Quelques clics suffisent donc pour constituer une unité linéaire complète avec moteurs, câbles de raccordement et pièces de structure.


Afficher en entier
Gamme de produits :
Commande moteur D1
Commande moteur drylin® E D1
Commande moteur pour tous les moteurs igus

Pour des tâches d'automatisation variées sans programmation. Pour unités simples ou portiques et robot Delta / Serveur web intégré pour la saisie des données / Pas besoin d'installer un logiciel ou une application pour PC, tablette ou smartphone / Moteurs pas à pas (ST), DC et EC avec des courants de crête jusqu'à 21A et 48V / Entrées-sorties, entrées analogiques, CANopen, ModbusTCP pour le raccordement de commandes maîtres comme Siemens ou Beckhoff par exemple

Commande moteur D3
Commande moteur drylin® E D3
Commande moteur pour tous les moteurs DC igus®

Automatisations simples directement sur la commande sans logiciel ni PC. Fonctionnement avec fin de course ou par l'intermédiaire de la consommation de courant du moteur. Rotation gauche/droite et régulation de la vitesse directement sur le carter. Rajout possible de commutateurs/manettes externes. Différents modes d'exploitation, mode manuel et mode continu. Réglage possible de différentes rampes d'accélération. Alimentation par 24 V / 2,5 A.

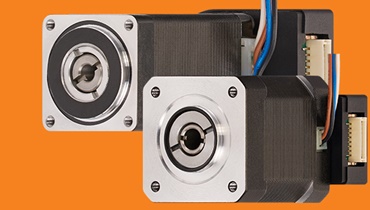

Moteur pas à pas NEMA 17
drylin® E NEMA 17
Petit, mais puissant

Ce petit moteur convainc par un couple et des régimes élevés. C’est en toute fiabilité qu’il déplace rapidement de petites charges.

Moteur pas à pas NEMA 23
drylin® E NEMA 23
La taille la plus courante de moteur pas à pas

Ses avantages ? Son couple et ses régimes élevés. Ce moteur est le meilleur choix pour la plupart des applications soumises à des charges moyennes.

Moteur pas à pas NEMA 23XL
drylin® E NEMA 23XL
Moteur puissant pour les tailles moyennes

Un perfectionnement du moteur NEMA23 type avec un couple presque deux fois plus élevé. Les cotes de montage sont identiques à celles du NEMA23, d´où une utilisation très flexible.

Moteur pas à pas NEMA 34
drylin® E NEMA 34
Moteur très puissant de grande taille

C’est avec cette série que sont réalisées les applications à charges élevées. Le spécialiste des changements de format difficiles et des structures à deux axes parallèles.

Moteurs pour entraînements à vis drylin® E
Moteurs pour entraînements à vis drylin® E

Le spécialiste des solutions stand-alone pour les constructions clientes dans des espaces réduits.

Moteurs à courant continu - rotation aisée
Moteurs DC drylin® E

Les moteurs DC permettent d'effectuer des mouvements linéaires très simples. Une pile ou une alimentation secteur permet de faire tourner le moteur.

Moteurs à encodeur drylin® E IP65/IP68
drylin® E, NEMA23 IP65 & IP68

Les moteurs pas à pas IP65 (projections d'eau) und IP86 (immersion) conviennent à la perfection aux applications en milieu humide.

Réducteurs pour moteurs pas à pas drylin® E
Réducteurs pour moteurs pas à pas drylin® E

Les réducteurs permettent de réaliser des changements de format ou des courses difficiles même avec de petits moteurs.

Moteurs à courant continu drylin® DC et à denture striée

Moteurs à courant continu drylin® DC et à denture striée

Moteurs à courant continu drylin® DC et à denture striée

Kits adaptateurs pour servomoteurs drylin® E

Kits adaptateurs pour servomoteurs

Kits adaptateurs pour servomoteurs drylin® E

Accessoires drylin® E

Elément d'écartement, bride support moteur et accouplement adaptés à votre combinaison table linéaire et moteur.

Accessoires drylin® E

Capteurs fin de course et point de référence drylin® E

Capteurs fin de course et point de référence adaptés aux unités linéaires drylin®.

Capteurs fin de course et point de référence drylin® E

GRW-0630, très dynamique en présence de petites charges

Module linéaire petit et léger pour applications de pick and place.

GRW-0630, très dynamique en présence de petites charges

Unité d'entraînement pour portiques drylin® E

Unité d'entraînement pour portiques drylin® E, forme compacte pour structures à portique

Unité d'entraînement pour portiques drylin® E

Course multiplée par 2 pour les portiques ...

Axe z à course plus longue sur les modules linéaires à courroie crantée drylin® sans graisse

Course multiplée par 2 pour les portiques ...

drylin® Q - axes à pinces

Déplacer des composants sur un espace très restreint et avec peu de poids avec les axes à pince drylin® Q.

drylin® Q - axes à pinces

Modules linéaires électriques drylin® E à moteur

Modules linéaires électriques drylin® E à moteur

Modules linéaires électriques drylin® E à moteur

Gamme de portiques drylin® E

Portique linéaire 2 axes, portique cartésien 2 axes, portique cartésien 3 axes

Gamme de portiques drylin® E

Unité de levage et de pivotement drylin®

Unité de levage et de pivotement drylin®, basée sur un entraînement à crémaillère à profilé carré en aluminium revêtu et un élément à plateau tournant à denture intégrée

Unité de levage et de pivotement drylin®


A = moteurs pas à pas igus®

Bon rapport qualité-prix

Exempts d’entretien

4 tailles

15 variantes


B = crabot
C = bride support moteur : raccord pour moteurs pas à pas
D = renvoi avec roulements à billes
E = courroie crantée, trapézoïdale ou hélicoïdale
F = films lisses en iglidur® J sans entretien
G = guidage linéaire sans graisse par paliers polymères

Taille de moteur Données moteur Unités
courroies crantées possibles/recommandées
Vis
NEMA17 Couple de maintien Mo[Nm]=0,5
code de bride : 42mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 Couple de maintien Mo[Nm]=2,0
code de bride : 56mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL Couple de maintien Mo[Nm]=3,5
code de bride : 60mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 Couple de maintien Mo[Nm]=5,9
code de bride : 86mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = sur demande
