Gaines porte-câbles R2.1 - protection contre les copeaux économique

Gaines porte-câbles robustes et économiques d'une hauteur intérieure de 26, 40, 48 et 75 mm. Couvercle ouvrable des deux côtés dans le rayon interne ou externe et amovible. Structure très étanche et robustes butées doubles pour des charges supplémentaires élevées et de grandes longueurs autoportantes.

Ce film montre le montage simple de la chaîne porte-câbles de la série R2.75


Les avantages du système R2.1 :

  • Grande hauteur intérieure tout en étant économique
  • Câbles à l'abri des copeaux
  • Remplissage facile, couvercle ouvrable des deux côtés dans le rayon interne ou externe
  • Fonctionnement silencieux grâce au frein intégré
  • Crantage intégré aux maillons de la gaine et au couvercle pour applications sur chant

Couvercle à ouverture des deux côtés dans le rayon externe
R2.26
R2.26

Hauteur intérieure hi : 26 mm
Largeurs intérieures Bi : 25 à 150 mm
Rayons de courbure R : 60 à 175 mm
Longueur autoportante : ≤ 2,00 m

R2.40
R2.40

Hauteur intérieure hi : 40 mm
Largeurs intérieures Bi : 50 à 200 mm
Rayons de courbure R : 80 à 250 mm
Longueur autoportante : ≤ 2,75 m

R2.48
R2.48

Hauteur intérieure hi : 48 mm
Largeurs intérieures Bi : 50 à 250 mm
Rayons de courbure R : 100 à 250 mm
Longueur autoportante : ≤ 2,75 m

R2.75
R2.75

Hauteur intérieure hi : 75 mm
Largeurs intérieures Bi : 111 à 200 mm
Rayons de courbure R : 130 à 400 mm
Longueur autoportante : ≤ 3,00 m

Couvercle ouvrable des deux côtés dans le rayon interne
R2i. 26
R2i. 26

Hauteur intérieure hi : 26 mm
Largeurs intérieures Bi : 25 à 150 mm
Rayons de courbure R : 60 à 175 mm
Longueur autoportante : ≤ 2,00 m

R2i. 40
R2i. 40

Hauteur intérieure hi : 40 mm
Largeurs intérieures Bi : 50 à 200 mm
Rayons de courbure R : 80 à 250 mm
Longueur autoportante : ≤ 2,75 m

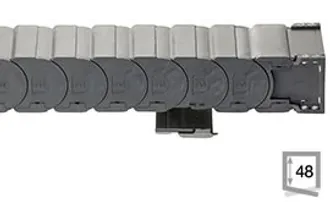

R2i. 48
R2i. 48

Hauteur intérieure hi : 48 mm
Largeurs intérieures Bi : 50 à 250 mm
Rayons de courbure R : 100 à 250 mm
Longueur autoportante : ≤ 2,75 m

Matériau igumid HT

Gaines en matériau igumid HT pour les copeaux jusqu'à +850°C, sur demande

Gaines porte-câbles ESD

Gaines porte-câbles ESD
conductrices, sur demande

UL94-V0

UL94-V0 : sur demande
