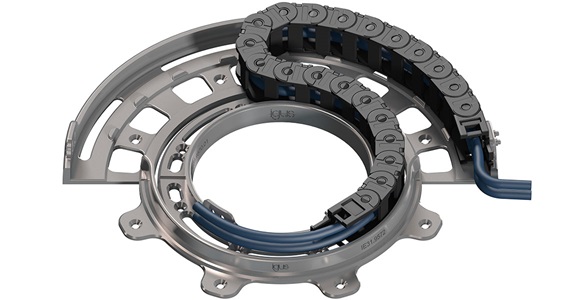

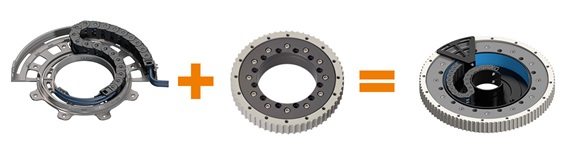

La PRM est une goulotte en polymère pour chaînes porte-câbles à double rayon de courbure destinée aux petites machines de mesure et de manipulation par exemple. Le guidage convient aussi aux applications pour des caméras. Elle n'a pas besoin de contacts et est à l'abri de la corrosion.
Données techniques :
Référence | Ø extérieur | Ø intérieur | Hauteur | Chaîne porte-câbles | Longueur chaîne porte-câbles [m] | Séparateurs par maillon [nombre] | Goulotte de guidage | Angle de rotation | |
---|---|---|---|---|---|---|---|---|---|
PACK. PRM200.10.0001 | 200 mm | 65 mm | 22 mm | E2i.10.10.018/040.0 | 0,28 | 0 | IE14.2.200P.22.01 | 360° | Demander |
PACK. PRM200.20.0001 | 200 mm | 65 mm | 32 mm | E2i.10.20.018 | 0,28 | 1 | IE14.2.200P.32.01 | 360° | Demander |
PACK. PRM200.30.0003 | 200 mm | 65 mm | 46 mm | E2i.10.30.018 | 0,28 | 2 | IE14.2.200P.42.03 (PRT) | 360° | Demander |
PACK. PRM200.40.0001 | 200 mm | 65 mm | 52 mm | E2i.10.40.018 | 0,28 | 3 | IE14.2.200P.52.01 (CCW) | 360° | Demander |
Référence | Ø extérieur | Ø intérieur | Hauteur | Chaîne porte-câbles | Longueur chaîne porte-câbles [m] | Séparateurs par maillon [nombre] | Goulotte de guidage | Angle de rotation | |
---|---|---|---|---|---|---|---|---|---|
PACK. PRM300.10.0001 | 300 mm | 115 mm | 22 mm | E2i.10.10.028 | 0,4 | 0 | IE14.2.300P.22.01 | 360° | Demander |
PACK. PRM300.20.0001 | 300 mm | 115 mm | 32 mm | E2i.20.10.028 | 0,4 | 1 | IE14.2.300P.32.01 | 360° | Demander |
PACK. PRM300.40.0001 | 300 mm | 115 mm | 52 mm | E2i.20.40.028 | 0,4 | 3 | IE14.2.300P.52.01 (CCW) | 360° | Demander |
PACK. PRM300.50.0001 | 300 mm | 115 mm | 62 mm | E2i.20.50.028 | 0,4 | 4 | IE14.2.300P.62.01 (CCW) | 360° | Demander |
Référence | Ø extérieur | Ø intérieur | Hauteur | Chaîne porte-câbles | Longueur chaîne porte-câbles [m] | Séparateurs par maillon [nombre] | Goulotte de guidage | Angle de rotation | |
---|---|---|---|---|---|---|---|---|---|
PACK. PRM400.13.0001 | 400 mm | 125 mm | 29 mm | E2i.15.13.048 | 0,5 | 0 | IE14.2.400P.29.01 | 360° | Demander |
PACK. PRM400.20.0001 | 400 mm | 125 mm | 37 mm | E2i.15.20.048 | 0,5 | 1 | IE14.2.400P.37.01 | 360° | Demander |
PACK. PRM400.40.0001 | 400 mm | 125 mm | 57 mm | E2i.15.40.048 | 0,5 | 3 | IE14.2.400P.57.01 (CCW) | 360° | Demander |
PACK. PRM400.50.0001 | 400 mm | 125 mm | 67 mm | E2i.15.50.048 | 0,5 | 4 | IE14.2.400P.67.01 (CCW) | 360° | Demander |
Référence | Ø extérieur | Ø intérieur | Hauteur | Chaîne porte-câbles | Longueur chaîne porte-câbles [m] | Séparateurs par maillon [nombre] | Goulotte de guidage | Angle de rotation | |
---|---|---|---|---|---|---|---|---|---|
PACK. PRM500.60.0001 | 500 mm | 200 mm | 60 mm | E4.21.040.048/120.0 | 0,702 | 1 | IE14.2.500P.60.01 | 360° | Demander |
PACK. PRM500.80.0001 | 500 mm | 200 mm | 80 mm | E4.21.060.048 | 0,702 | 2 | IE14.2.500P.80.01 | 360° | Demander |

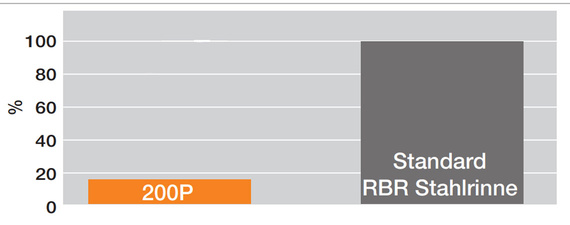

La goulotte de guidage en polymère 200P accuse sur la balance un poids nettement moins élevé qu'une goulotte de guidage comparable en acier. L'utilisation de la 200P permet de diminuer le poids de 85%.

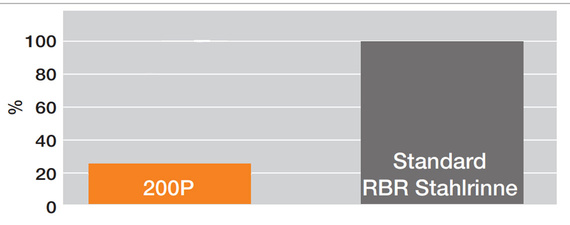

En terme de prix aussi, la goulotte de guidage en polymère 200P est plus avantageuse qu'une goulotte de guidage comparable en acier. Les économies peuvent atteindre 70%.

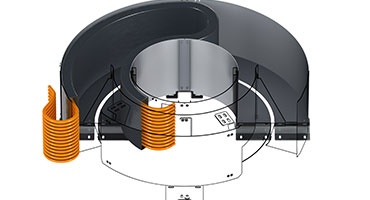

Vous trouverez ici toutes les informations importantes sur le système modulaire igus pour d'autres chaînes porte-câbles à double rayon de courbure.
Vous avez des questions sur le guidage de l’énergie ? Nous y répondons dans les meilleurs délais. Vous trouverez notre LiveChat en bas à droite de votre écran.
Découvrez ici d'autres nouveautés chaînes porte-câbles 2020.
Dix astuces précieuses pour construire soi-même une goulotte de guidage adaptée aux modules circulaires. Évitez les erreurs ayant une incidence négative sur la durée de vie de votre installation et risquant même d’entraîner des pannes.
Thèmes traités :
- Conception correcte des tôles de guidage
- Conseils pour la pose des câbles
- Limitation de l’angle de rotation maximum
- Génération de données CAO pour goulottes et modules complets
Téléchargez les 10 conseils gratuits dès à présent. Nous restons bien entendu à votre entière disposition pour un conseil personnel et pour une assistance si besoin est.
