Unité linéaire miniature drylin® SLN-27-13/14

Module linéaire miniature SLN

Petit et compact

Basé sur le guidage plat drylin® N sans graisse de taille 27

100 % autolubrifiante

Vis montée sur roulements à billes pour un mouvement dynamique et avec peu de jeu

Commande manuelle et à moteur

Accessoires disponibles

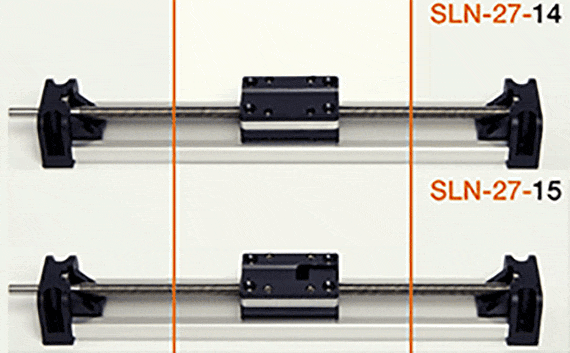

SLN-27-14 Chariot à réglage manuel du jeu et de la hauteur, vis montée sur roulements à billes

SLN-27-15 Chariot à précontrainte à ressort (preload) et réglage manuel du jeu et de la hauteur, vis montée sur roulements à billes
SLN-27-04

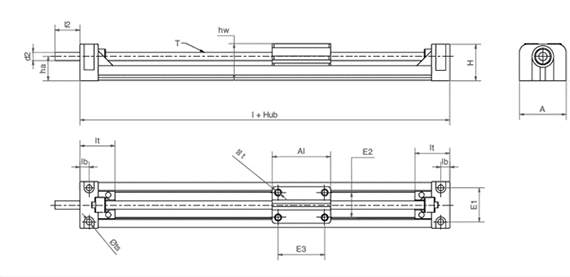

Plan SLN-27-04

Gamme :

Données techniques

Réf. Longueur de la course patin supplém.
(par 100 mm)		 Force stat. admis.
maxi		 Vitesse
maxi		 Couple
d'entraînement
    [g] [g] axiale[N] radiale[N] [tr/min.]. [Nm]
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-100 100 60 40 10 40 250 0,2 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-150 150 60 40 10 40 250 0,2 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-200 200 60 40 10 40 250 0,2 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-250 250 60 40 10 40 250 0,2 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0050-100 100 60 40 10 40 500 2,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0050-150 150 60 40 10 40 500 2,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0050-200 200 60 40 10 40 500 2,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0050-250 250 60 40 10 40 500 2,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0127-100 100 60 40 10 40 500 2,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0127-150 150 60 40 10 40 500 2,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0127-200 200 60 40 10 40 500 2,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0127-250 250 60 40 10 40 500 2,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-15-0008-100 100 60 40 10 40 250 0,2 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-15-0008-150 150 60 40 10 40 250 0,2 Sur demande Dans le panier
prêt(s) à être expédié(s) en 5 jours ouvrés SLN-27-15-0008-200 200 60 40 10 40 250 0,2 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-15-0008-250 250 60 40 10 40 250 0,2 Sur demande Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Courses individuelles sur demande.

Cotes [mm]

Réf. A Al H E1 E2 E3 l hw lt lb ts tg T d21) l2 ha
  ±0,2 -0,1 ±0,2 ±0,15 ±0,15 ±0,15   ±0,2 ±0,2         4h9
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-100 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-150 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-200 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0008-250 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5 15 14,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0050-100 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5x5 5 15 14,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0050-150 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5x5 5 15 14,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0050-200 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5x5 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0050-250 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 5x5 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0127-100 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 6x12,7 5 15 14,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0127-150 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 6x12,7 5 15 14,5 Sur demande Dans le panier
Délai de livraison sur demande SLN-27-14-0127-200 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 6x12,7 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-14-0127-250 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 6x12,7 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-15-0008-100 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 M5/5x5 / 6,35x12,7 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-15-0008-150 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 M5/5x5 / 6,35x12,7 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 5 jours ouvrés SLN-27-15-0008-200 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 M5/5x5 / 6,35x12,7 5 15 14,5 Sur demande Dans le panier
prêt(s) à être expédié(s) en 12 jours ouvrés SLN-27-15-0008-250 28 35 21,5 20,5 15 28 76 22 20,5 5 3,5 M3 M5/5x5 / 6,35x12,7 5 15 14,5 Sur demande Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

1) Vis / extrémité de vis visible

prêt(s) à être expédié(s) en 5 jours ouvrés
prêt(s) à être expédié(s) en 12 jours ouvrés
Délai de livraison sur demande
