Paliers lisses iglidur® comparés à des paliers à aiguilles dans des tests en oscillation

Le client a fourni les arbres utilisés dans l'application pour que la série de tests puisse être effectuée dans le laboratoire igus® . Les tests ont été effectués dans le laboratoire de tests igus®avec une machine standard (figure 1). L'application cliente implique parfois une forte présence de saleté. Un graissage n'est donc pas souhaité et, de surcroît, le graissage nécessaire pour les paliers à aiguilles ne peut être garanti que dans certaines limites pour toute la période d'utilisation. De ce fait, les paliers lisses ont été testés en service normal, c'est-à-dire à sec sans graissage, et les paliers à aiguilles avec et sans graissage. Tous les tests ont d'abord été effectués sans présence de saleté. Pour les paliers lisses en iglidur®, l'usure a été déterminée par la modification du diamètre intérieur dans le sens de la charge. A cet effet, le diamètre intérieur a été mesuré à l'aide d'un micromètre d'extérieur avant et après les tests. La différence représente l'usure. La distance parcourue a été déterminée par la fréquence de cycle pour comparer l'usure. Le diamètre intérieur des paliers à aiguilles n'a pas pu être mesuré avec les moyens offerts par le laboratoire. Ici, l'usure a été déterminée entre autres par la perte de masse.

Tests d'usure en oscillation

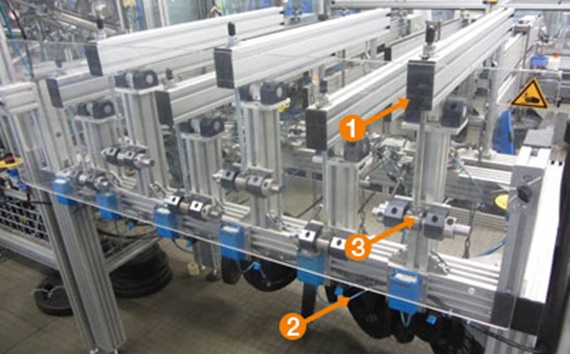

Figure 1 : Les tests ont été effectués dans le laboratoire de tests igus® avec une machine standard






1

Leviers pour le transfert de la force

2

Charge

3

Echantillon

Le test d'usure a été effectué avec les paramètres suivants :


Paramètre Valeur
Palier iglidur® P210 iglidur® Q iglidur® Q2 Paliers à aiguilles Paliers à aiguilles
Arbre Arbre client (nitruré) Arbre client (nitruré) Arbre client (nitruré) Arbre client (nitruré) Arbre client (nitruré)
Charge 4 MPa 4 MPa 4 MPa 4 MPa 4 MPa
Type de mouvement Oscillation Oscillation Oscillation Oscillation Oscillation
Angle de pivotement 60° 60° 60° 60° 60°
Vitesse 0,01 m/s 0,01 m/s 0,01 m/s 0,01 m/s 0,01 m/s
Graissage non non non non OKS 400 (une fois)
Nombre de cycles cible 600000 600000 600000 600000 600000

iglidur® P210

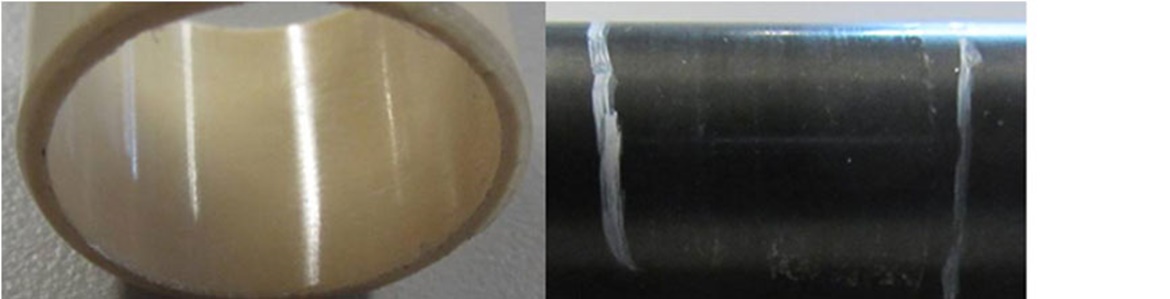

Figure 2 : palier en iglidur® P210 testé sans graissage avec son arbre

iglidur® Q

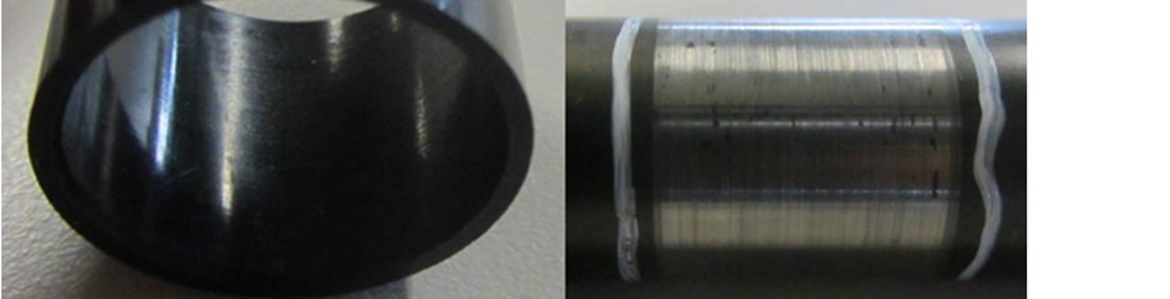

Figure 3 : palier en iglidur® Q testé sans graissage avec son arbre

iglidur® Q2

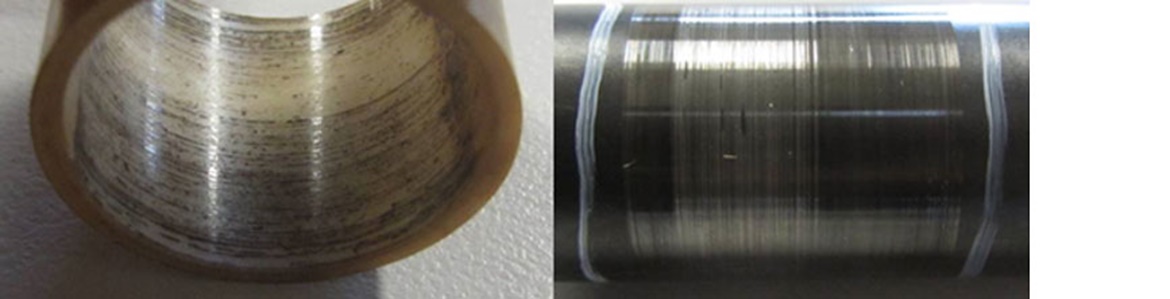

Figure 4 : palier en iglidur® Q2 testé sans graissage avec son arbre

Paliers à aiguilles

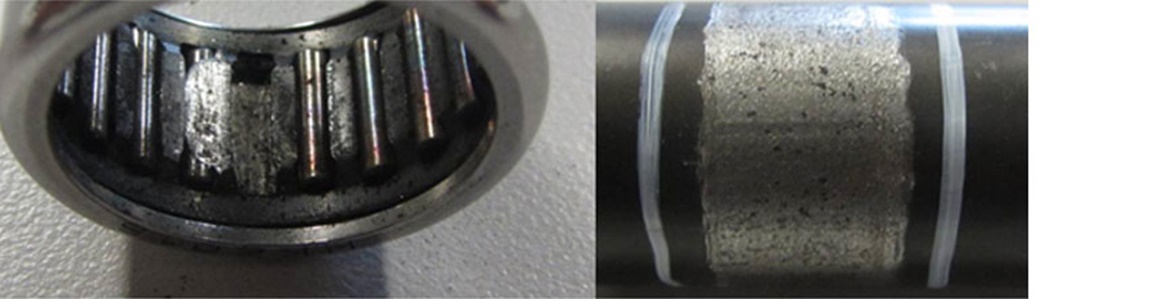

Figure 5 : palier à aiguilles testé sans graissage avec son arbre

Comparaison de l'usure moyenne

iglidur® P210, iglidur® Q, iglidur® Q2 ; p=4MPa ; v=0.01 m/s ; angle de pivotement de 60°

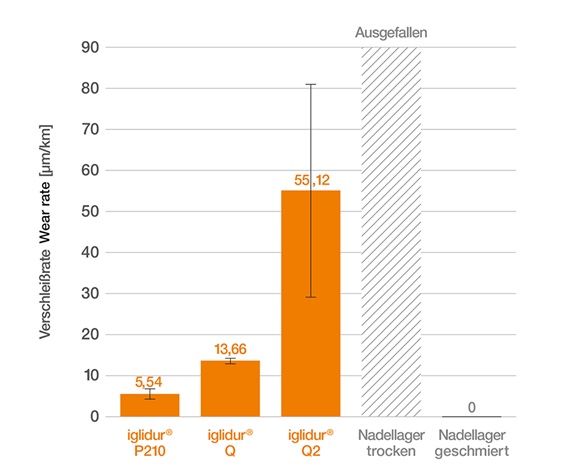

Diagramme : tests d'usure en oscillation

Résultat :

Les paliers à aiguilles non lubrifiés ont cessé de fonctionner après environ seulement 1/10ème à 1/3 de la durée de fonctionnement cible. De plus, l'arbre est très endommagé. Les paliers à aiguilles lubrifiés sont devenus plus lourds. C'est probablement dû aux particules qui se sont accumulées dans le palier et y ont adhéré grâce au lubrifiant. Le palier ne semble pourtant présenter qu'une très faible usure. Tous les paliers lisses iglidur® ont obtenu la durée de vie cible et sont en bon ordre de fonctionnement, tout comme les paliers à aiguilles lubrifiés. Quant aux arbres, ils ne présentent que de très fines traces de passage. Ce sont les paliers lisses en iglidur® P210 qui ont obtenu les meilleurs résultats en terme de résistance à l'usure et c'est aussi combinés à eux que les meilleurs résultats sont obtenus avec les différents arbres. Au vu de ces résultats, nous recommandons d'utiliser un palier lisse en iglidur® P210 pour une solution sans graisse dans l'application. Des tests supplémentaires avec apport de saleté peuvent aussi être réalisés ensuite si besoin est.
