Table linéaire à vis trapézoïdale SHTP-FF à fermeture rapide

Les tables linéaires à vis trapézoïdale SHTP à mécanisme à fermeture rapide allient positionnement précis et réglage rapide à la main.

version légère toute en plastique

Pour les changements de format rapides

Freinage par blocage automatique, avec

Courses définissables à volonté

Recommandées uniquement pour les applications horizontales

Charge axiale stat. maxi 200 N

Charge axiale dyn. maxi 50 N


Vont avec cette référence :
Référence:

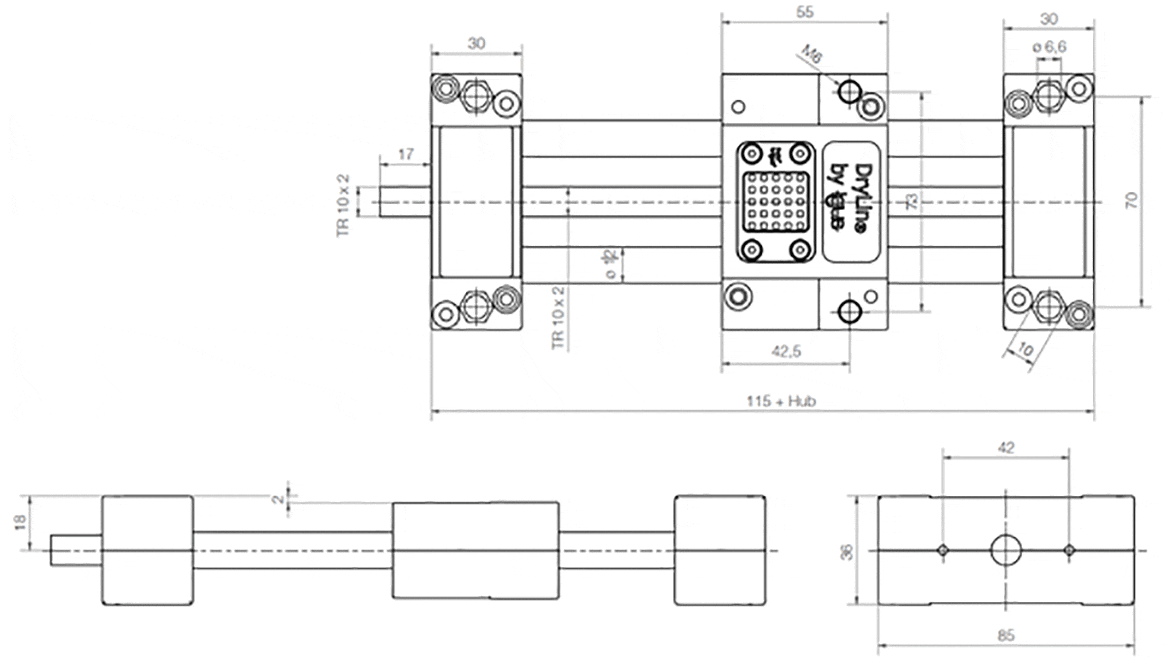

Réf. : A Al H E1 E2 E3 l R f lt tk ts kt
  -0,3 -0,3   ±0,15 ±0,15 ±0,15 [mm] [mm] [mm] ±0,1 ±0,1
 SHTP-01-12-AWM-FF (1) 85 55 36 70 73 42,5 115 42 2 30 10 6,6 0
Plus d'informations sur l'article choisi :
CAO 3D Commande d‘échantillons Experts PDF Demande de prix Prix avec remises progressives myCatalog
(1) Films lisses et écrou TR en iglidur® J
Réf. : sg d T l2 d2* ha Course
max.
Weight Poids supplémentaire


          standard   [mm] [kg] par 100 mm
 SHTP-01-12-AWM-FF (1) M6 12 TR10x2 17 TR10x2 18 500 0,35 0,11 Sur demande
Plus d'informations sur l'article choisi :
CAO 3D Commande d‘échantillons Experts PDF Demande de prix Prix avec remises progressives myCatalog
(1) Films lisses et écrou TR en iglidur® J

appuyer > débrayer > déplacer manuellement > enclencher > ajuster
