Les tables linéaires à entraînement à vis drylin ont été conçus pour les tâches de positionnement en tout genre. Le mouvement linéaire est assuré par l’intermédiaire de vis trapézoïdales de différentes tailles ou de vis hélicoïdales entraînées manuellement ou électriquement. La vitesse maximale de déplacement est de 1,6 m/min en fonction de la vis et de la charge. Tous les systèmes d'entraînement linéaire ont une longueur de course au choix. La course maximale est de 1.500 mm avec une vis montée sur paliers lisses et de 1.000 mm avec une vis montée sur roulements à billes.
L'entraînement à vis est un des modes d'entraînement des entraînements linéaires. Le mouvement de translation du corps déplacé est généré par une vis filetée en rotation et est transmis à l'écrou de la vis. Un mouvement rotatif est donc transformé en mouvement linéaire. L'entraînement à vis d'un coffre de voiture à actionnement automatique ou les entraînements à vis servant à ouvrir ou fermer des plafonniers, des fenêtres normales ou des fenêtres de toit pour une ventilation naturelle en sont quelques exemples du secteur industriel.

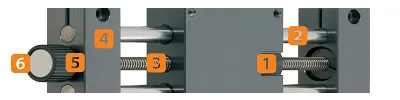

Sur toutes les unités linéaires drylin, igus fait appel à des vis trapézoïdales autobloquantes en acier et en inox. Des vis en aluminium anodisé dur sont disponibles sur demande pour des applications spéciales.
Des vis hélicoïdales en inox sont disponibles et configurables en option pour les gammes de modules linéaires à vis (SHT) et de modules linéaires basés sur les guidages drylin W (SLW). Ces options permettent des vitesses de déplacement et des pas nettement plus grands, sans toutefois la fonction autobloquante.
Les arbres en aluminium anodisé dur font partie de la gamme standard et sont aussi la version la plus utilisée. Cela s'explique par leur faible frottement, leur grande résistance à l'usure et des délais de livraison courts. Si les axes linéaires sont entraînés par des vis (SHT), il est possible d'avoir des arbres en acier ou en inox en plus des arbres en aluminium.
Sans appel à un graissage extérieur et en plus sans entretien ? C'est le cas pour tous les logements des guidages linéaires drylin destinées à la technique d'entraînement. Les polymères hautes performances sont aussi disponibles en option pour les applications à des températures allant jusqu'à +180°C (iglidur X). Le choix se portera sur des films lisses en iglidur A180 si l'application a besoin de composants conformes aux exigences du FDA.
Plus d'informations sur les films lisses drylin®
L'entraînement à vis électrique ne cesse de gagner du terrain en raison de la multitude de possibilités de mouvement par moteur qu'il permet, comme le montre l'exemple de la porte du coffre d'une voiture auparavant cité. Dans le domaine de la technique d'entraînement électronique, igus propose des axes linéaires basés sur des entraînements à vis, qui peuvent faire appel à des moteurs pas à pas hybrides ou à des moteurs à courant continu (motoréducteurs DC). Des codeurs intégrés et des capteurs pouvant être placés là où l'application l'exige garantissent la sûreté de la machine. Les axes linéaires igus peuvent être commandés prêts à installer et à raccorder. Leur avantage réside dans un fonctionnement propre et insensible à la saleté. Consultez donc notre boutique de moteurs et bénéficiez des avantages de notre technologie précise et efficace pour votre application.
Vous apprendrez dans nos instructions quelle orientation du raccordement électrique pour le moteur, le codeur ou le frein par exemple convient le mieux à l'axe linéaire.
L'orientation y est définie en degrés (en regardant le moteur de derrière).
Ce dispositif a été construit pour pouvoir tester des cordons de soudure sous toutes leurs coutures. Il permet de faire des essais de flexion avec une force de 5.000 N. En plus de la table à vis drylin de la gamme standard qui assure le changement de format du poinçon d'appui, le dispositif fait aussi appel à des guidages linéaires de la gamme drylin W. Ceux-ci assurent le réglage des écarts prédéfinis entre les appuis.
Pour une grande laiterie scandinave, le fabricant d'engins de manutention Jungheinrich AG a mis au point un engin à faible course de levage qui collecte dans la laiterie des chariots à roulette pouvant être imbriqués les uns dans les autres pour être ensuite transportés. L'objectif est de les amener à l'entrée d'une station de lavage. L'engin fait appel à une seule fourche à la place des deux fourches normalement utilisées pour la reprise de palettes. La commande est assurée par un contrôleur multifonction mis au point par l'entreprise.
La société Fricke Abfülltechnik GmbH & Co. KG a découvert igus alors qu'elle était à la recherche de systèmes de positionnement pour la tête de soutirage de ses installations. Une table linéaire prête à monter de la gamme SHT assure cette opération. Celle-ci se distingue par son absence de graissage, sa structure plate et les économies qu'elle permet par rapport à d'autres systèmes. La tête de soutirage peut être déplacée sans grand effort à l'aide d'une molette.
La société Bernhardt Maschinenbau oHG est spécialisée dans la construction de machines de pliage et d'encollage. Les composants drylin ont su convaincre les ingénieurs par leur faible coefficient de frottement et d'usure, leur absence d'entretien et leur longue durée de vie. Le dispositif de réglage de la hauteur de remplissage fait appel à une table linéaire de la gamme SLW qui permet de réduire le poids.
Les machines de mise en forme, de remplissage et de fermeture de sachets ont besoin pour le réglage de la taille du sachet d'un système qui puisse se passer de graisse en raison du risque de contamination et qui n'exige pas le moindre entretien sur toute la durée de vie de la machine. Elles font appel à une unité linéaire monotube drylin SET easytube en plus d'autres solutions avec des paliers lisses igus.
