Chaîne porte-câbles à mouvements tridimensionnels pour robots triflex® R

Le système de guidage de l'énergie pluriaxial triflex R a été mis au point spécialement pour les applications robotiques exigeantes sur 6 axes dans les milieux industriels difficiles. Comparé à une gaine de protection de câbles, le système triflex R présente différents avantages dans les applications en mouvement telles que les robots industriels pluriaxiaux, les machines-outils ou la manutention de produits.


Contacter un Technico-Commercial

Vos avantages :

  • Rayon de courbure minimum défini pour un guidage ménageant câbles et flexibles dans les applications en mouvement
  • Egalement disponible comme solution complète avec câbles adaptés aux chaînes porte-câbles
  • Grande résistance à la torsion et butée pour torsion définie
  • Structure modulaire, raccourcissable et allongeable à volonté
  • Option à tiges ressorts
  • Montage simple
  • Remplissage simple
  • Sur stock

robolink®

Solutions pour robots

Produits pour robots à 6 axes

Chaînes porte-câbles

Systèmes de rappel pour axes 3 à 6

Système triflex RS

  • Système de rappel à tiges ressorts
  • Utilisation avec les variantes TRE et TRC
  • Contre la formation de boucles au niveau du bras du robot
  • Adaptateur pour tous les modèles courants de robots
  • Ajout d'éléments supplémentaires possible grâce au couvercle
  • Force de rappel fixe donnée


Module universel triflex RS

Système triflex RSP

  • Système de rappel à vérin pneumatique
  • Utilisation possible avec TRC / TRE / TRCF
  • Tailles de 60 à 125
  • Force de rappel réglable
  • Force de rappel quasiment linéaire
  • Pour forces de rappel aussi élevées que possible


triflex RSP, système de rappel pneumatique

Système triflex RSE avec renvoi

  • Système de rappel à bandes élastomères
  • Rouleau de renvoi comme sur le RSP
  • Utilisation possible avec TRC / TRE
  • Pour taille 40/50
  • Pour la petite robotique
  • Poids de 1,8 kg seulement
  • Structure compacte


Système triflex RSE, éviter la formation de boucles

Système triflex RSE linéaire

  • Système de rappel à bandes élastomères
  • Utilisation possible avec TRE, TRC et TRCF
  • Tailles de 60 à 125
  • Produit économique
  • Faible encombrement
  • Installation simple


Système de rappel linéaire triflex RSE

Modules à tiges ressorts

  • Utilisation possible avec chaînes TRC et TRE
  • Matériau très économique
  • Sans renvoi
  • Montage simple
  • Ajustement simple
  • Etrier de montage entièrement réglable


Modules à tiges ressorts à précontrainte

Système pour axe 1

twisterchain

  • Alimentation en énergie externe sur l'axe 1
  • Angle de rotation jusqu'à 540°
  • Système de goulottes de guidage modulaire
  • Chaîne porte-câbles à ouverture des deux cotés.
  • 4 hauteurs interne de 28 à 56 mm
  • Largeurs internes de 50 à 200 mm
  • Division interne variable
  • Pour vitesses de rotation jusqu'à 4 m/s
  • Etude possible pour de nombreux robots


Vue d'ensemble twisterchain

Chaîne porte-câbles à double rayon de courbure RBR

Le produit standard pour les mouvements circulaires

  • Angle de rotation allant jusqu'à 540° (sur un niveau)
  • Angles de rotation de 900° et plus possibles
  • Angle de rotation maximum sur un espace de montage extrêmement réduit
  • Vitesse de rotation jusqu'à 360°/s
  • Produit plus léger et plus compact que les goulottes de guidage statiques
  • Forces de poussée et de traction minimes et durée de vie maximale
  • Structure modulaire à variantes de fixation standardisées
  • Soulagement des efforts de traction et guidage des câbles directement intégrés à la goulotte de guidage


Chaîne porte-câbles à double rayon de courbure

Accessoires pour robots

Colliers COB pour chaînes porte-câbles et tuyaux de protection

Economiques, flexibles et vite montés

  • Usage universel pour des bras de robot de différents diamètres
  • Sans silicone et donc adaptées aux applications du secteur
    automobile
  • Design uniforme et compact
  • Structure fine et légère


Boutique colliers COB

Eléments de fixation légers

Standard pour version TRL. Egalement compatibles avec TRC / TRE. Utilisation possible avec serre-câbles et comme fixation intermédiaire.

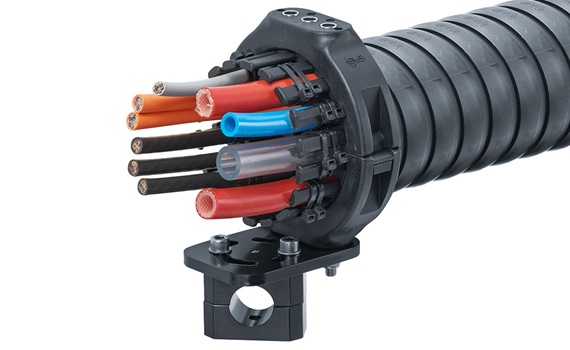

Eléments de fixation légers triflex R

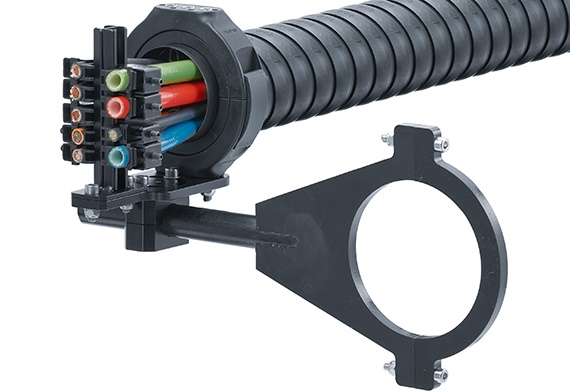

Brides de serrage triflex R : raccord à l'axe 6

Avec ou sans rainure périphérique en fonction du type de robot. Montage rapide et simple.


Raccordement à l'axe 6

Autres produits

Câbles pour robots chainflex

Câbles chainflex pour robots

Exemples d'applications réalisées par nos clients

Chaînes porte-câbles tridimensionnelles pour applications robotiques

Plus d'informations

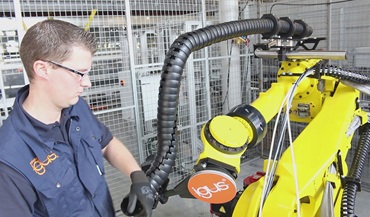

Montage triflex sur robot
