triflex® RS

Instructions de montage Système TRC et TRE

Fixation au robot d´une triflex® RS préassemblée.

1

Système coulissant entièrement sur le côté

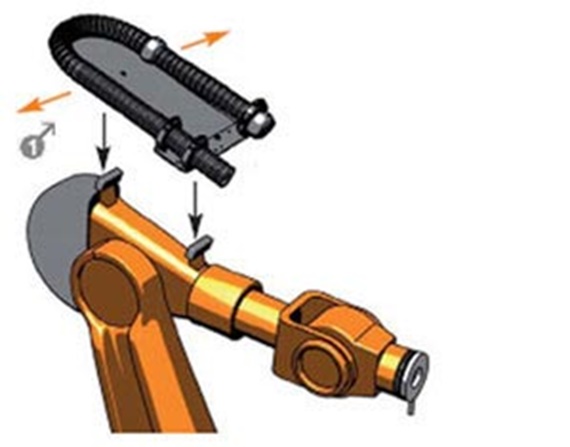

Montage sans adaptateur triflex® RS

Si le perçage est identique à celui du robot, la triflex® RS est assemblée directement à celui-ci.

Ne déplacez pas les protecteurs.

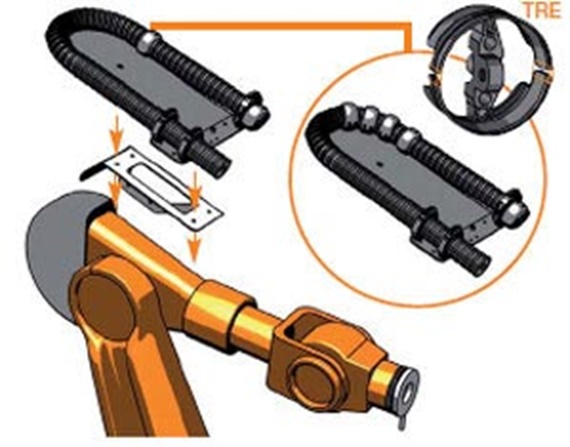

Montage avec adaptateur triflex® RS

Si le perçage n´est pas identique à celui du robot ou en présence d´angles gênants, montez l´adaptateur triflex® RS entre le robot et la triflex® RS.

Ne déplacez pas les protecteurs.

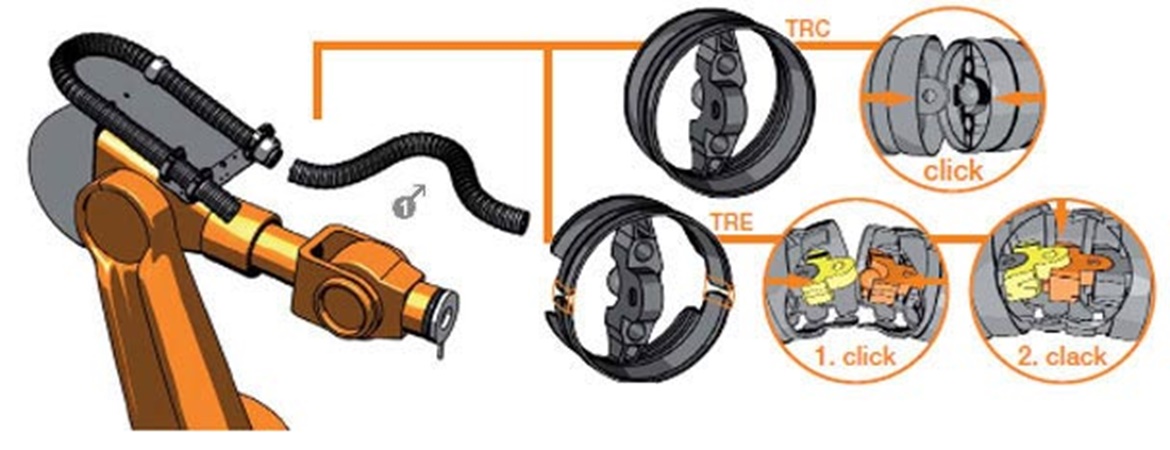

Assemblez la partie mobile de la Chaîne triflex® R et adaptez la longueur.

1

Utilisation d´éléments intermédiaires pour les éléments de fixation sur version TRE

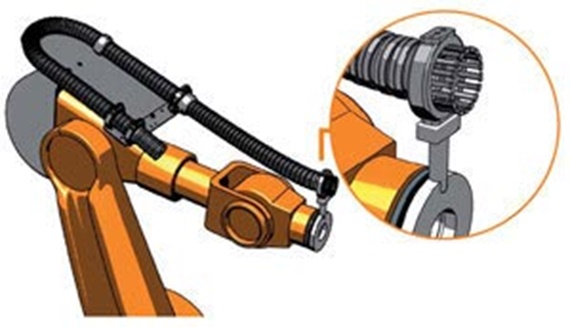

Montage de l´élément de fixation à serre-câbles côté point mobile et fixation de la triflex® R.

1

Gros crochet vers l´extérieur

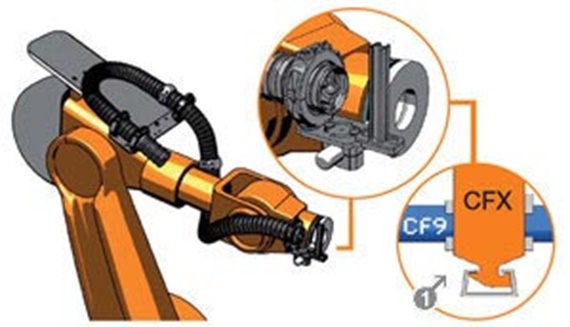

Variante normale :

Fixation directe à l´application, soulagement des efforts de traction avec colliers aux dents serre-câbles.

Variante "Heavy Duty" :

Fixation à l´axe supplémentaire monté côté robot. Soulagement des efforts de traction avec colliers serre-câbles CFX sur le double rail en C.

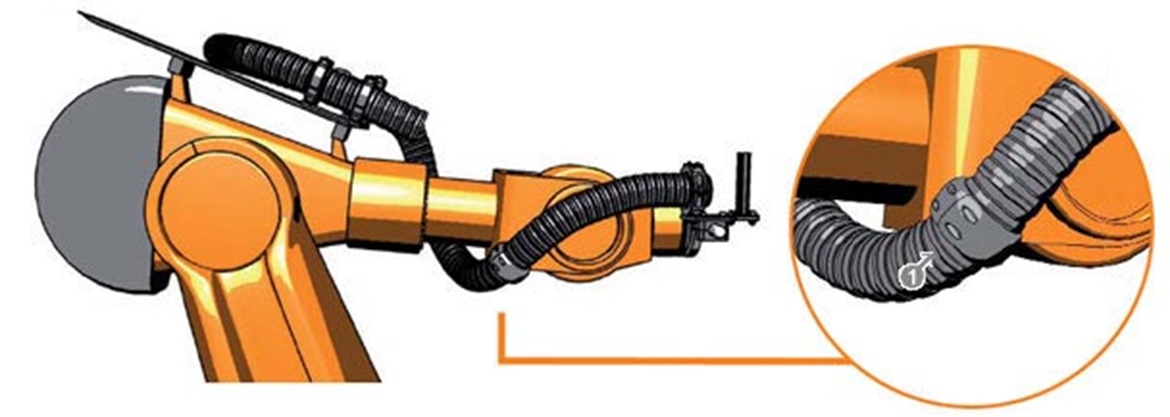

Option : utilisez des protecteurs en présence d´arêtes gênantes.

1

Protecteur
