Goulottes de guidage pour courses longues

Les goulottes de guidage sont utilisées pour les courses glissantes à partir de 5 à 12 m en fonction du type de chaîne porte-câbles utilisé. Elles contribuent à réduire le bruit et les frottements lors du déplacement des chaînes et gaines porte-câbles igus. Si le point fixe de raccordement se trouve au milieu de la course, le brin supérieur des chaînes glisse sur la moitié de la course sur le brin inférieur. Pour l’autre moitié, nous recommandons d’utiliser des goulottes équipées de bandes de glissement sur lesquelles les chaînes peuvent coulisser. Les goulottes de guidage igus® disposent de bandes de glissement en igulen, un polymère très résistant à l’usure (à l'exception de RS : acier).

Goulottes en aluminium

Version basique pour le génie mécanique général. Version « heavy duty » pour la construction d'installations.

Matériau des parties latérales : aluminium

Goulottes en aluminium : le standard igus

  • Système modulaire en 2 versions : "basique" et « heavy duty »
  • Montage très aisé et universel
  • Bandes latérales protégeant de l'usure à vitesse élevée
  • Profilé en aluminium résistant à la corrosion et à l'eau de mer
  • Montage flexible : raccordement au fond indépendamment de la longueur des profilés et des points de raccordement
  • Elément de liaison, plastique avec verrouillage
  • Rail de glissement en PE à forte densité moléculaire
  • Crapaud pouvant être monté directement sur le fond ou sur le rail en C, à l'intérieur ou à l'extérieur
  • Conductivité en vertu de DIN EN 61537 : standard
  • Glissières et profilé en caoutchouc à intégrer pour minimiser les bruits de roulement
  • Equerre de montage pour une bonne retenue même dans les conditions difficiles
  • Module point fixe permettant une fixation rapide et simple du point fixe de la chaîne à la goulotte de guidage en aluminium sans avoir à percer

Tout les PDF (ci-dessous) non spécifiés sont en anglais

970.30.SL / 970.31.SL

Hauteur externe partie latérale de goulotte : 77 mm
Pour séries : E2 - 10 & B15 / Zipper - 15 & R15
Goulottes de guidage fichier PDF

970.30.SL / 970.32.SL

Hauteur externe partie latérale de goulotte : 77 mm
Pour séries : 1500 / E4.21
Goulottes de guidage fichier PDF

971.30. SL / 971.31.SL

Hauteur externe partie latérale de goulotte : 87 mm
Pour séries : E2.26 / 2500 / 255 / R48 / E6.29 / R6.29 / EF61.29 / E61.29
Goulottes de guidage fichier PDF


972.02.30.SL / 972.02.31.SL

Hauteur externe partie latérale de goulotte : 87 mm
Pour séries : E4.31L / R4.31L / E4.28 / R4.28 /
E61.35 / E6.35
Goulottes de guidage fichier PDF


972.30.SL / 972.31.SL

Hauteur extérieure partie latérale de goulotte : 117 mm
Pour séries : E4.38L / R4.38L / E4.32 / H4.32 / R4.32 / E61.40 / E6.40 / R6.40 / E4Q.34 / H4Q.34
Goulottes de guidage fichier PDF


972.30.SL / 972.32.SL

Hauteur externe partie latérale de goulotte : 117 mm
Pour séries : E2.38 / 2700 / R58
Goulottes de guidage fichier PDF


973.30.SL / 973.31.SL

Hauteur extérieure partie latérale de goulotte : 144 mm
Pour séries : E2.48 / 3500 / R68 / E4.48L / R4.48L / E4.42 / H4.42 / R4.42 / E61.52 / E6.52 / R6.52 / E4Q.44 / H4Q.44
Goulottes de guidage fichier PDF


974.30.SL / 974.31.SL

Hauteur extérieure partie latérale de goulotte : 184 mm
Pour séries : E4.64L / E4.56 / H4.56 / R4.56 / 14040 / 14140 / R18840 / 14240 / 14340 / E61.62 / E6.62 / E4Q.58 / H4Q.58
Goulottes de guidage fichier PDF


974.30.SL.HD / 974.31.SL.HD

Version « heavy duty »
Hauteur externe partie latérale de goulotte : 184 mm
Pour séries : E4.56 / H4.56 / R4.56 / 14040 / 14140 / 18840 / 14240 / 14340 / E61.62 / E6.62
Goulottes de guidage fichier PDF


975.30.SL / 975.31.SL

Hauteur extérieure partie latérale de goulotte : 184 mm
Pour séries : E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / 15250 / 15350 / E61.80 / E6.80 / E4Q.82 / H4Q.82
Goulottes de guidage fichier PDF


975.30.SL.HD / 975.31.SL.HD

Version « heavy duty »
Hauteur externe partie latérale de goulotte : 184 mm
Pour séries : E4.80 / H4.80 / R4.80 / 15050 / 15150 / 19850 / 15250 / 15350 / E61.80 / E6.80
Goulottes de guidage fichier PDF


Module point fixe / blocage point fixe

Module point fixe pour goulotte de guidage en aluminium
Fixation rapide
Pas besoin de percer
Aperçu module point fixe
Montage des modules point fixe en polymère dans la goulotte en aluminium (vidéo en anglais)
Montage de la goulotte en aluminium avec des colliers (vidéo en anglais)

Goulottes de guidage en acier

Pour les équipements exigeant des produits robustes

Matériau des parties latérales : acier zingué / acier fin sur demande
Goulotte de guidage en acier

Spécialité : goulottes de guidage en acier, très stables et robustes pour la construction d´installations lourdes

  • Goulotte de guidage en acier très stable et très robuste
  • Montage simple avec kits de montage pour raccord bout à bout et fixation au fond
  • Fixation simple directement sur le fond du rail en C
  • Large choix, en 2 parties, adaptation à la largeur de la chaîne
  • Disponible en acier zingué et en inox (matériaux : 304, 1.4404, 1.4571)
  • Bandes de glissement en PE
  • Les parties latérales sont montées avec l'é́cart souhaité et fixées sur le support
  • Le module point fixe permet une fixation rapide et simple sans avoir besoin de percer
  • Conductivité en vertu de DIN EN 61537 : standard
Vidéo de montage des goulottes de guidage en acier

Tout les PDF (ci-dessous) non spécifiés sont en anglais

90.30 / 90.31

Hauteur externe partie latérale de goulotte : 480 mm
Pour séries : 800 / 840
Goulottes de guidage fichier PDF (en français)

92.30 / 92.31

Hauteur externe partie latérale de goulotte : 70 mm
Pour séries : E2.26 / 2500 / 255 / E6.29 / R6.29 /
EF61.29 / E61.29
Goulottes de guidage fichier PDF

93.30 / 93.31

Hauteur extérieure partie latérale de goulotte : 130 mm
Pour séries : E2.48 / 3500 / R68 / E4.42 / R4.42 / R4.48L / E6.52 / R6.52 / E61.52 / E4Q.44 / H4Q.44
Goulottes de guidage fichier PDF


94.30 / 94.31

Hauteur extérieure partie latérale de goulotte : 170 mm
Pour séries : E4.56 / H4.56 / R4.56 / 14040 /14140 /
R18840 / 14240 / 14340 / E6.62 / E4.64L / E4Q.58 / H4Q.58
Goulottes de guidage fichier PDF


95.30 / 95.31

Hauteur externe partie latérale de goulotte : 100 mm
Pour séries : E2.38 / 2700
Goulottes de guidage fichier PDF


96.30 / 96.31

Hauteur extérieure partie latérale de goulotte : 220 mm
Pour séries : E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / E6.80 / E61.80 / E4Q.82 / H4Q.82
Goulottes de guidage fichier PDF


97.30 / 97.31

Hauteur extérieure partie latérale de goulotte : 130 mm
Pour séries : E4.32 / H4.32 / R4.32 / E4.38L / R4.38L / E6.40 / R6.40 /  E61.40 / E4Q.34 / H4Q.34
Goulottes de guidage fichier PDF


98.30 / 98.31

Hauteur externe partie latérale de goulotte : 300 mm
Pour séries : E4.112 / R4.112 / 1640 / R1608
Goulottes de guidage fichier PDF


99.30 / 99.31

Hauteur externe partie latérale de goulotte : 130 mm
Pour séries : E4.28 / R4.28 / E4.31L / R4.31L / E6.35 / E61.35
Goulottes de guidage fichier PDF


91.10 - 91.71

Hauteur externe partie latérale de goulotte : 48 mm
Pour séries : E2 mini - 10 & B15 / zipper - 15 & R15
Goulottes de guidage fichier PDF

Goulottes Système RS

Laisse passer la lumière et la saleté

La goulotte tubulaire igus est une goulotte économique et facile à monter pour les applications à faibles sollicitations mécaniques, les vitesses jusqu'à 2 m/s et les courses jusqu'à 50 m.
  • Pour les applications avec de la saleté, des copeaux et de l'usure (les déchets tombent entre les tubes)
  • Pas besoin de réglage de la largeur, des éléments d'écartement étant livrés avec la goulotte
  • Tubes disponibles en acier zingué ou en polymère
Goulottes tubulaires système RS

92.70 / 92.71

Hauteur externe partie latérale de goulotte : 90 mm
Séries : E2.26 / 2500 / 255
Goulottes de guidage fichier PDF

93.70 / 93.71

Hauteur externe partie latérale de goulotte : 146 mm
Pour séries : E2.48 / 3500
Goulottes de guidage fichier PDF

95.70 / 95.71

Hauteur externe partie latérale de goulotte : 126,3 mm
Pour séries : E2.38 / 2700
Goulottes de guidage fichier PDF

Goulottes emboîtables

Variante très simple et économique

La goulotte emboîtable igus est un système économique, compact et simple à monter pour les applications d'une longueur allant jusqu'à 50 m.
  • Nettement plus étroite que les goulottes normales
  • Montage simple et rapide
  • Largeur intérieure fixe grâce aux plaques d'écartement
  • Plus de réglage compliqué du jeu latéral
  • Pas d'arêtes métalliques coupantes à l'intérieur, celles-ci étant recouvertes par les raccords
  • Pièces étroites en acier zingué (inox sur demande)
Goulottes emboîtables

91.930 / 91.931

Hauteur externe partie latérale de goulotte : 55,5 mm
Pour séries : zipper -  15 & R15 / E2 mini - 10 & B15
Goulottes de guidage fichier PDF

92.930 / 92.931

Hauteur externe partie latérale de goulotte : 76,6 mm
Pour séries : E2.26 / 2500 / 255
Goulottes de guidage fichier PDF

93.930 / 93.931

Hauteur externe partie latérale de goulotte : 138,6 mm
Pour séries : E2.48 / 3500
Goulottes de guidage fichier PDF


95.930 / 95.931

Hauteur externe partie latérale de goulotte : 106,6 mm
Pour séries : E2.38 / 2700
Goulottes de guidage fichier PDF

Autres sujets susceptibles de vous intéresser

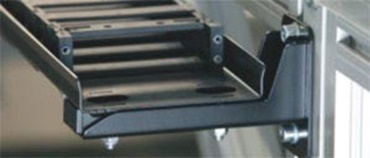

Tôles d'appui pour chaînes porte-câbles

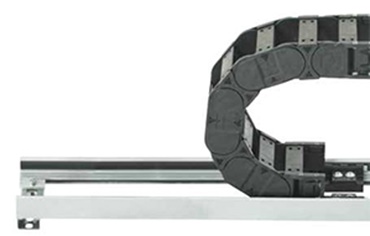

Tôle d'appui en acier et en aluminium Pour un fonctionnement sûr et régulier dans les applications à chaînes porte-câbles autoportantes. En acier et en aluminium.
Produits

Clip pour goulotte

Clip pour goulotte Guidage de câbles fixes posés sur la partie extérieure d'une goulotte de guidage en aluminium.
Clip pour goulotte

Plastiques intelligents : boîtier i.Cee Wonderbox

(vidéo en allemand) Indications de durée de vie prédictives sur les courses longues, pour chaque maillon de la chaîne
Nouveautés plastiques intelligents 2022 : i.Cee Wonderbox

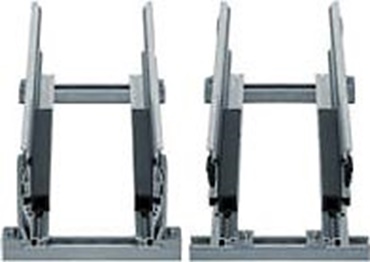

Goulottes en aluminium
