Instructions de montage à l'usage de chaînes porte-câbles triflex®R TRL

Instructions de montage pour chaînes porte-câbles triflex® R

Assemblage des maillons : TRL.30 - SEA - TRL.60 - TRL.70 - TRL.100 - TRLF.100

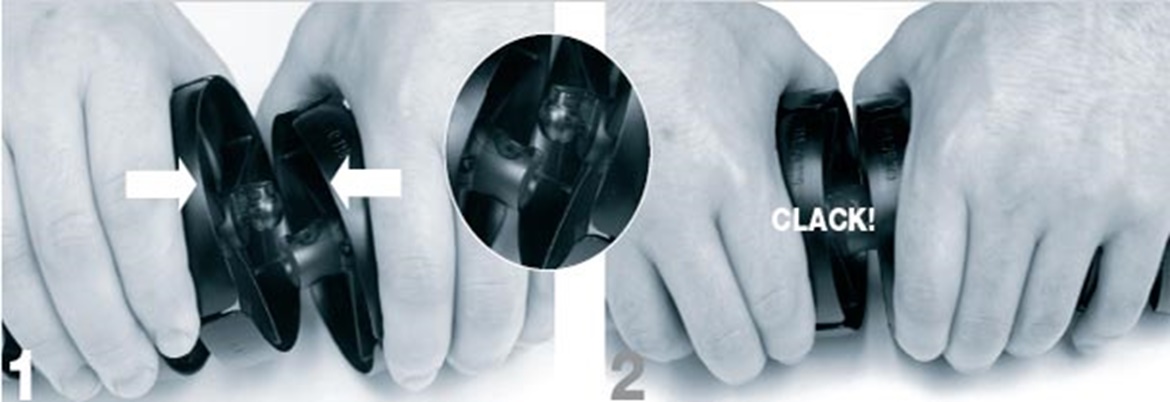

Instructions de montage à l'usage de système triflex® R TRL Montage très simple. Il suffit de presser la rotule dans la cuvette !

Séparation : TRL.30 - SEA - TRL.60 - TRL.70 - TRL-100 - TRLF.100

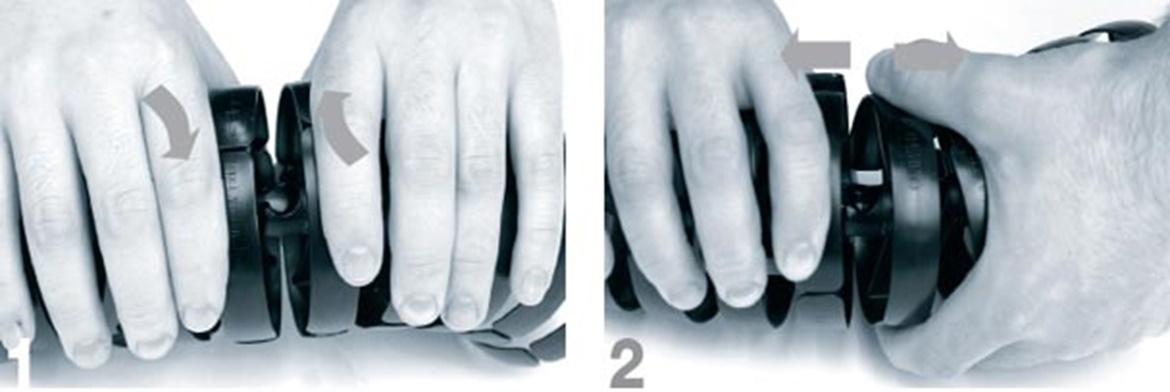

Instructions de montage à l'usage de Système triflex® R TRL Sortir la rotule de la cuvette en tournant légèrement

Remplissage : TRL.30 - TRL.40 - TRL.60 - TRL.70 - TRL.100

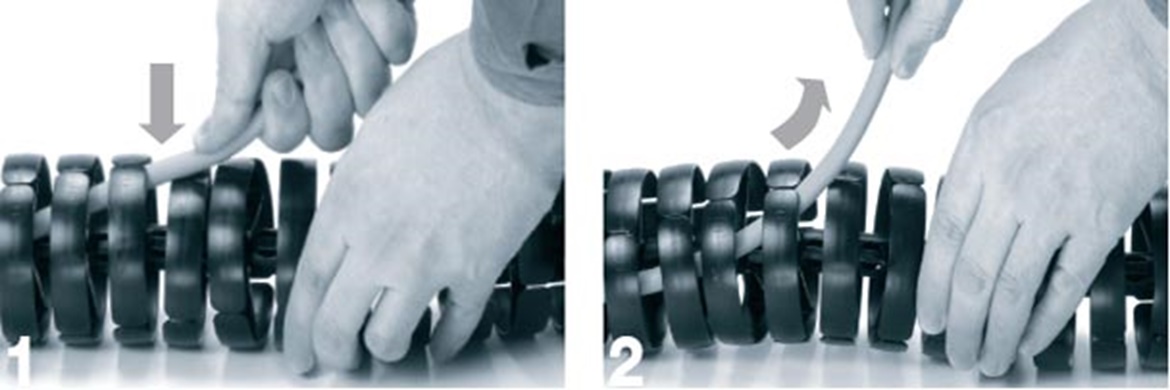

Instructions de montage à l'usage de Système triflex® R TRL Remplissage très simple, il suffit d’enfoncer les câbles... ... et de les extraire en tirant

Remplissage : TRLF 100

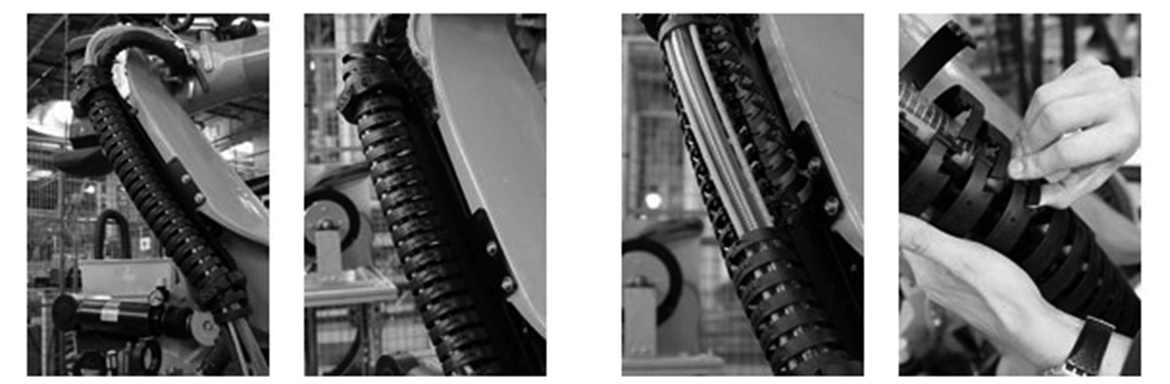

Instructions de montage pour {SEA} TRLF Ouvrez juste les maillons et insérez le câble.

Montage d’un élément de fixation, ici élément "Light" et raccord intermédiaire

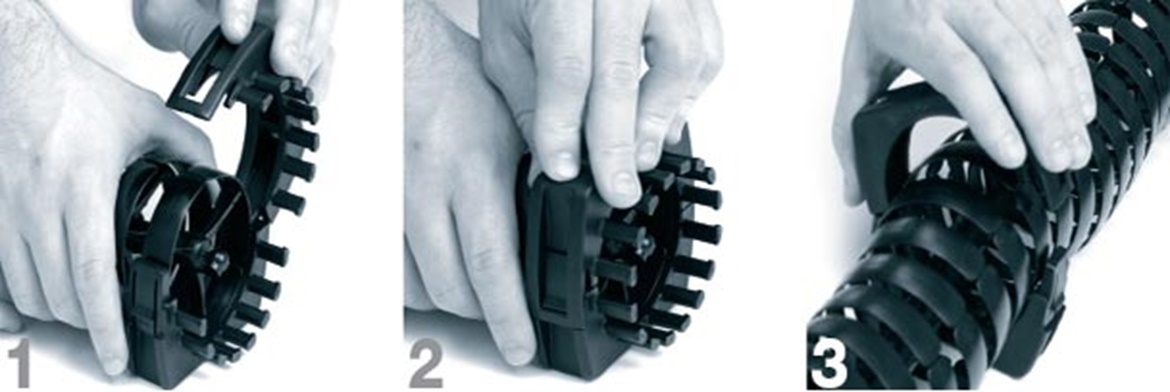

Instructions de montage à l'usage de Système triflex® R TRL Montage simple. Ouvrir l’élément de fixation, insérer la chaîne et le refermer. Pour ouvrir, introduire un tournevis sur le côté et faire levier.

Vidéo de montage triflex® TRL

Instructions de montage en WMV
