Installation d´emballage de profilés

Paliers polymères dans les structures d´emballage

Remplacer les roulements à billes ou autres par des paliers lisses polymères sans graisse ? Cette entreprise était tout d´abord sceptique. Si la première installation de conditionnement de profilés destinés à la construction à sec faisait encore appel à des roulements en métal et à des paliers en polymères, la nouvelle version mise entièrement sur les paliers lisses polymères tribo-optimisés.

Un milieu difficile : des embouts à rotule "igubal®" sans graisse dans l´installation d´encartonnage



Paliers polymères dans les structures d´emballage

"Lorsque nous avons utilisé les premiers paliers polymères dans une installation il y a plus de six ans, nous étions très sceptiques, ayant des doutes sur leur résistance à la grande quantité de saleté", se souvient Hans Bernreuther, gérant de la société PRO-BEST Profilsysteme GmbH sise à Rödelsee-Fröhstockheim. "Nous en avons mis dans une installation à titre d´essai et recherché en même temps une application adaptée pour les tester en service continu. "Lors de la conception d´une nouvelle ligne d´encartonnage. Trois ans plus tard, le scepticisme initial avait disparu en raison de la bonne expérience faite avec ces polymères. "Nous avons donc décidé d´utiliser uniquement des paliers polymères sur ces machines. Nous avons deux installations en service et en construisons actuellement une troisième. Nous utilisons uniquement des paliers polymères pour les logements", résume le gérant Hans Bernreuther.

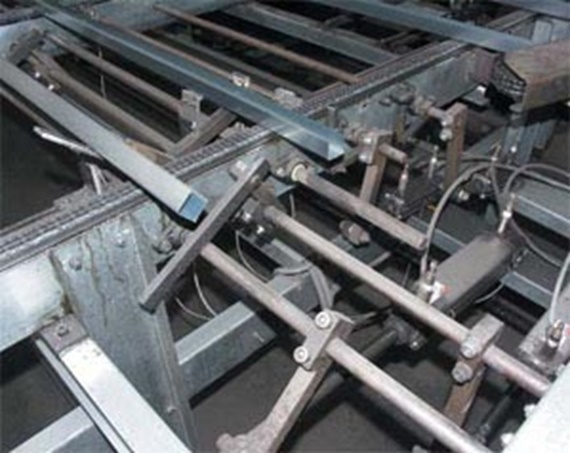

Paliers appliques "igubal®" dans une installation d´encartonnage



Les installations d´emballage de profilés font chacune appel à quelque 50 paliers en polymères tribo-optimisés qui font leurs preuves en différents endroits. Il s´agit de paliers appliques et à semelle pour les mouvements oscillants et rotatifs ainsi que d´embouts à rotule en tout genre qui absorbent traction et compression. Chaque machine d´emballage utilise dans les 50 rotules lisses "igubal®". On y trouve en plus des paliers lisses "iglidur®" sans graisse.

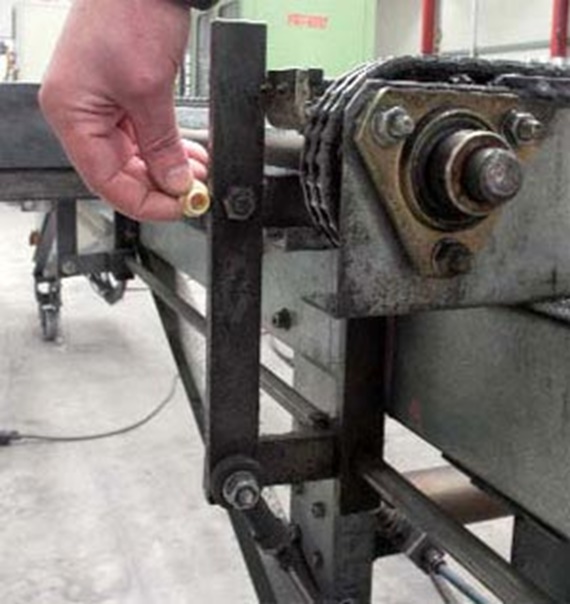

Les paliers lisses polymères "iglidur®" tribo-optimisés sont utilisés depuis plus de six anset ne posent pas le moindre problème. Ils ont entièrement remplacé les roulements à billes ou autres utilisés autrefois.

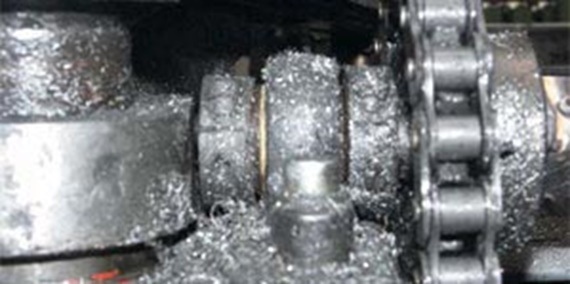

Polymères tribo-optimisés sans graisse dans une application extrêmement difficile

L´encartonneuse fonctionne sur trois postes, cinq jours par semaine et conditionne 20 profilés à la minute. Tous les profilés sont en tôle d´acier zingué, ils sont fabriqués sur place et conditionnés pour l´entreposage. Les conditions d´utilisation des paliers en polymères sont donc difficiles. Sur l´encartonneuse, le mouvement de guidage de la section de transport est assuré par des paliers appliques à deux trous. Ils ont été mis au point en premier lieu pour le logement des extrémités d´arbres ou pour le passage d´arbres. Comme tous les produits de la gamme "igubal®", ils sont constitués d´un boîtier en "igumid® G" résistant aux chocs et d´une calotte en "iglidur® J" ou en "iglidur® W300" selon la gamme dimensionnelle. Ce matériau se distingue par un faible coefficient de frottement à sec ainsi qu´une faible tendance au stick-slip. En fonction du lieu, les paliers appliques ont été conçus pour une fixation à l´aide de deux ou de quatre vis. L'alignement exact des boîtiers est superflu, le Palier applique compensant lui-même les défauts d'alignement.

Plus légers que des paliers métalliques

L´installation fait aussi appel à des paliers à semelle faciles à monter. Ils compensent également les défauts d´alignement et évitent les charges de bord. L´installation fait aussi appel à des embouts à rotule sans entretien qui absorbent des charges élevées à température normale. Ils ont de très bonnes propriétés amortissantes et ne pèsent qu´un cinquième du poids des boîtiers métalliques conventionnels.
