iglidur® L350 - Données sur les matériaux

Tableau des matériaux

Propriétés générales

Unité

iglidur® L350

Méthode d'essai

Densité

g/cm³

1,54

Couleur

gris foncé

Température max. Absorption d'humidité à 23°C/50% h.r.

% en poids

0,4

DIN 53495

Taux d'humidité max. Absorption d'eau

% en poids

1,4

Coefficient de frottement de glissement, dynamique, contre acier

µ

0,07 - 0,18

Valeur pv, max. (sec)

MPa x m/s

3,00

Propriétés mécaniques

Module d'élasticité en flexion

MPa

15.882

DIN 53457

Résistance à la flexion à +20°C

MPa

210

DIN 53452

Résistance à la pression

MPa

210

Pression de surface maximale recommandée (20°C)

MPa

59

Dureté Shore D

80

DIN 53505

Propriétés physiques et thermiques

Température d'application supérieure à long terme

°C

+180

Température supérieure d'application à court terme

°C

+210

Température d'application inférieure

°C

-100

Conductivité thermique

[W/m x K]

0,61

ASTM C 177

Coefficient de dilatation thermique (à 23°C)

[K-1 x 10-5]

7

DIN 53752

Propriétés électriques

Résistance spécifique de passage

Ωcm

> 105

DIN IEC 93

Résistance de surface

Ω

> 105

DIN 53482

Tableau 01 : Tableau des matériaux iglidur® L350

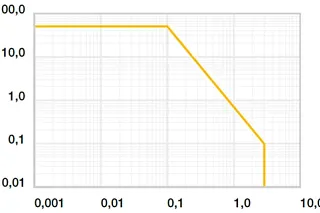

Graphique 01 : Facteurs p x v admissibles pour les paliers lisses en iglidur® L350

Fig. 01 : Valeurs pv admissibles pour les paliers lisses iglidur® L350

Valeurs pv de l'iglidur® L350
Avec l'iglidur® L350, on dispose d'un autre matériau iglidur® sans lubrification et sans entretien, conçu pour des vitesses de rotation élevées et durables. En raison de sa faible dilatation thermique et de sa faible absorption d'humidité, il est possible de fabriquer des roulements avec un jeu de base très faible. iglidur® L350 convient surtout pour une utilisation dans les ventilateurs, les aérateurs ou les moteurs électriques - et ce, à des coûts encore plus faibles.

Fig. 01 : Valeurs pv admissibles pour les paliers lisses iglidur® L350 d'une épaisseur de paroi de 1 mm en fonctionnement à sec contre un arbre en acier, à +20 °C, montés dans un logement en acier.

X = vitesse de glissement [m/s], Y = charge [MPa]

Moyen

Résistance

Alcools

Hydrocarbures

+ à 0

Graisses, huiles, non additivées

carburants

acides dilués

acides forts

bases diluées

bases fortes

Tableau 02 : Résistance des matériaux de l'iglidur® L350 à température ambiante [+20 °C]
+ résistant 0 résistant sous certaines conditions - non résistant

Absorption d'humidité
La très faible absorption d'humidité de 0,4 % en poids dans des conditions climatiques normales et de 1,4 % en poids d'absorption d'eau maximale permet également une utilisation permanente en cas d'humidité élevée ou dans des milieux liquides.

Caractéristiques électriques

résistance spécifique de passage

> 105 Ωcm

résistance superficielle

> 105 Ω

Tableau 03 : Propriétés électriques de l'iglidur® L350

Vide
Dans le vide, l'humidité présente se dégage. En raison de la faible absorption d'eau, une utilisation sous vide est toutefois possible.

Propriétés mécaniques

La résistance à la compression des paliers lisses iglidur® L350 diminue avec l'augmentation des températures. La figure 02 illustre cette relation. La pression de contact maximale recommandée est une caractéristique mécanique du matériau. Il n'est pas possible d'en tirer des conclusions sur la tribologie.

Déformation sous charge et température
La figure 03 montre la déformation élastique d'iglidur® L350 sous des charges radiales. Sous la pression de surface maximale recommandée de 59 MPa et à température ambiante, la déformation est inférieure à 2,5 %. Une déformation plastique peut être négligée jusqu'à cette valeur. Toutefois, celle-ci dépend également de la durée de l'action.

Pression de surface maximale recommandée en fonction de la température (59 MPa à +20 °C)

Fig. 02 : Pression de contact maximale recommandée en fonction de la température (59 MPa à +20 °C).

X = température [°C], Y = charge [MPa]

Déformation sous l'effet des charges et des températures

Fig. 03 : Déformation sous charge et températures

X = charge [MPa], Y = déformation [%]

Vitesse de glissement maximale

m/s

rotatif

oscillante

linéaire

permanente

3,0

1,5

4,0

à court terme

4,0

3,0

6,0

Tableau 04 : Vitesse de glissement max. Vitesse de glissement de l'iglidur® L350

Vitesses de glissement admissibles
iglidur® L350 a justement été conçu pour des vitesses de glissement élevées
a été développée pour des charges faibles. Grâce à la haute
résistance à la température de l'iglidur® L350, la limite physique
limite donnée par l'échauffement du palier,
est repoussée très loin vers le haut. De plus, la très grande résistance
faible usure les vitesses de rotation élevées.
les distances de glissement élevées rapidement atteintes.
vitesses sont indiquées dans le tableau ci-contre.

iglidur® L350

Température d'application

inférieure

- 100 °C

supérieure, longue durée

+ 180 °C

supérieure, courte durée

+ 210 °C

supplémentaire à sécuriser axialement à partir de

+ 140 °C

Tableau 05 : Limites de température de l'iglidur® L350

Températures
Les paliers lisses iglidur® L350 peuvent être utilisés brièvement jusqu'à des températures de +210 °C. Il convient de noter qu'un blocage mécanique des paliers est recommandé à partir de +140 °C. En raison de températures plus élevées, il peut arriver que les paliers lisses perdent leur ajustement serré et bougent dans l'alésage.

Coefficient de frottement en fonction de la vitesse

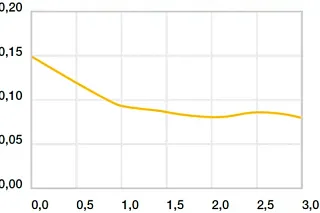

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement,p = 0,75 MPa

X = vitesse de glissement [m/s], Y = coefficient de frottement μ

Frottement et usure
Le très faible coefficient de frottement reste très constamment bas, même à des vitesses élevées. La figure 04 illustre cette relation sur un arbre en acier à une pression de surface de 0,75 MPa.

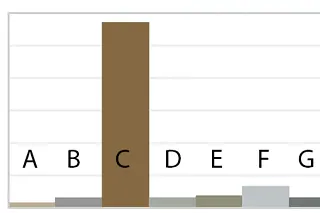

Usure en rotation avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

Fig. 05 : Usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

Y = usure [μm/km]

Matériaux des arbres
La figure 05 montre la comparaison d'usure entre un palier fritté, ainsi que des paliers en matériaux iglidur® L500 et L350. A partir d'une vitesse de glissement de 1,5 m/s, l'usure du palier fritté augmente de manière exponentielle, tandis que les paliers lisses iglidur® présentent une usure faible et pratiquement constante jusqu'à plus de 3 m/s.

A = aluminium, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé dur
E = St37
F = V2A
G = X90

Matériaux d’arbres
Usure rotative contre Cf53, p = 0,25 MPa, T = +23 °C

Fig. 06 : Usure rotative contre Cf53, p = 0,25 MPa, T = +23 °C

X = vitesse de glissement, [m/s], Y = taux d'usure [μm/km]
A = palier fritté, B = iglidur® L350, C = iglidur® L500

Coefficient de frottement en rotation – « grande vitesse » avec du Cf53, p = 1 MPa (sauf iglidur® L250), T = +23 °C

Fig. 07 : Coefficient de frottement rotatif - "High Speed" contre Cf53, p = 1 MPa (sauf iglidur® L250), T = +23 °C

X = vitesse de glissement [m/s], Y = coefficient de frottement [μ]
A = iglidur® L350, B = iglidur® L500

Diamètre****d1 [mm]

arbre h9**[mm]**

iglidur® A350****F10 [mm]

Boîtier H7**[mm]**

à 3

+0,000 +0,010

+0,006 +0,046

-0,025 +0,000

> 3 à 6

+0,000 +0,012

+0,010 +0,058

-0,030 +0,000

> 6 à 10

+0,000 +0,015

+0,013 +0,071

-0,036 +0,000

> 10 à 18

+0,000 +0,018

+0,016 +0,086

-0,043 +0,000

> 18 à 30

+0,000 +0,021

+0,020 +0,104

-0,052 +0,000

> 30 à 50

+0,000 +0,025

+0,025 +0,125

-0,062 +0,000

> 50 à 80

+0,000 +0,030

+0,030 +0,150

-0,074 +0,000

> de 80 à 120

+0,000 +0,035

+0,036 +0,176

-0,087 +0,000

> 120 à 180

+0,000 +0,040

+0,043 +0,203

+0,000 +0,100

Tableau 07 : Tolérances importantes selon ISO 3547-1 après sertissage

Tolérances de montage
Les paliers lisses iglidur® L350 sont des paliers standard pour les arbres avec une tolérance h (minimum recommandé h9). Les paliers sont conçus pour être montés à la presse dans un logement de tolérance H7. Après le montage dans un logement avec une cote nominale, le diamètre intérieur des paliers avec une tolérance F10 s'ajuste automatiquement. Pour certaines dimensions, la tolérance diffère en fonction de l'épaisseur de la paroi (voir programme de livraison).
