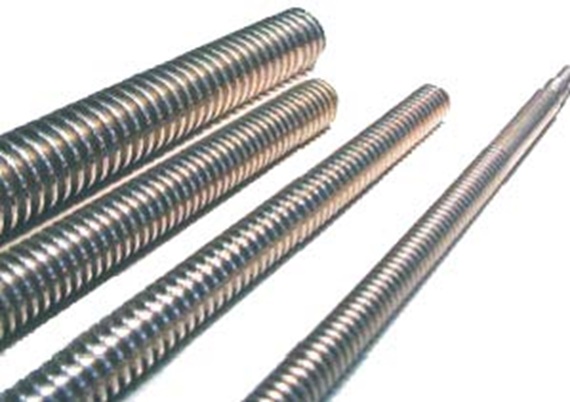

drylin® - vis trapézoïdales

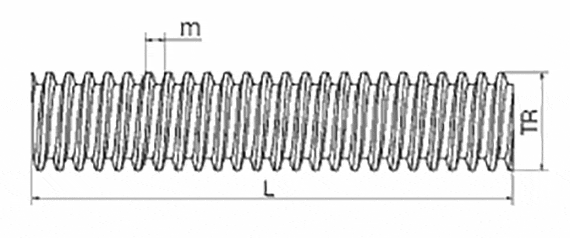

L = longueur
TR = diamètre extérieur de filet
m = pas
Sans plomb - selon (RoHS) 2002/95/EG
Normes et certificats
  • Filet : à droite ou à gauche
  • Matériaux disponibles : C15-Stahl / acier inoxydable
  • Longueur et usinage en fonction du croquis du client

Loger des vis dans des paliers ?

Vis trapézoïdale à pas simple

Cotes [mm]

Référence Sens du filet Matériau Pas
m		 Longueur maxi L
[mm]
Délai de livraison sur demande PTGSG-32X6-01-L 3000 59,74 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-32X6-01-L-ES 3000 312,33 EUR Dans le panier
Délai de livraison sur demande PTGSG-32X6-01-R 3000 53,08 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-32X6-01-R-ES 3000 272,71 EUR Dans le panier
PTGSG-08X1.5-01-R RH C15 15 1000 17,48 EUR Dans le panier
PTGSG-10X2-01-R RH C15 2 3000 10,59 EUR Dans le panier
PTGSG-10X3-01-R RH C15 3 3000 12,04 EUR Dans le panier
PTGSG-12X3-01-R RH C15 3 3000 13,13 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-14X3-01-R RH C15 3 3000 13,21 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-14X4-01-R RH C15 4 3000 11,83 EUR Dans le panier
PTGSG-16X2-01-R RH C15 2 3000 43,24 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X4-01-R RH C15 4 3000 15,02 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-18X4-01-R RH C15 4 3000 18,32 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-20X4-01-R RH C15 4 3000 22,26 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-24X5-01-R RH C15 5 3000 24,55 EUR Dans le panier
PTGSG-26X5-01-R RH C15 5 3000 30,39 EUR Dans le panier
PTGSG-28X5-01-R RH C15 5 3000 44,75 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-30X6-01-R RH C15 6 3000 38,49 EUR Dans le panier
Délai de livraison sur demande PTGSG-36X6-01-R RH C15 6 3000 59,23 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-40X7-01-R RH C15 7 3000 73,71 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-50X8-01-R RH C15 8 3000 117,12 EUR Dans le panier
PTGSG-08X1.5-01-L LH C15 15 1500 19,10 EUR Dans le panier
PTGSG-10X2-01-L LH C15 2 3000 11,21 EUR Dans le panier
PTGSG-10X3-01-L LH C15 3 3000 12,88 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-12X3-01-L LH C15 3 3000 14,11 EUR Dans le panier
PTGSG-14X3-01-L LH C15 3 3000 14,30 EUR Dans le panier
PTGSG-14X4-01-L LH C15 4 3000 14,30 EUR Dans le panier
Délai de livraison sur demande PTGSG-16X2-01-L LH C15 4 3000 48,85 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X4-01-L LH C15 4 3000 16,47 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-18X4-01-L LH C15 4 3000 22,36 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-20X4-01-L LH C15 4 3000 24,42 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-24X5-01-L LH C15 5 3000 30,36 EUR Dans le panier
Délai de livraison sur demande PTGSG-26X5-01-L LH C15 5 3000 37,70 EUR Dans le panier
Délai de livraison sur demande PTGSG-28X5-01-L LH C15 5 3000 50,18 EUR Dans le panier
Délai de livraison sur demande PTGSG-30X6-01-L LH C15 6 3000 48,10 EUR Dans le panier
Délai de livraison sur demande PTGSG-36X6-01-L LH C15 6 3000 66,83 EUR Dans le panier
Délai de livraison sur demande PTGSG-40X7-01-L LH C15 7 3000 83,48 EUR Dans le panier
Délai de livraison sur demande PTGSG-50X8-01-L LH C15 8 3000 133,40 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-08X1.5-01-R-ES RH ES 15 1500 22,14 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-10X2-01-R-ES RH ES 2 3000 24,09 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-10X3-01-R-ES RH ES 3 3000 46,43 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-12X3-01-R-ES RH ES 3 3000 44,85 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-14X3-01-R-ES RH ES 3 3000 60,24 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-14X4-01-R-ES RH ES 4 3000 53,99 EUR Dans le panier
PTGSG-16X2-01-R-ES RH ES 4 3000 96,43 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X4-01-R-ES RH ES 4 3000 58,99 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-18X4-01-R-ES RH ES 4 3000 65,34 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-20X4-01-R-ES RH ES 4 3000 98,24 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-24X5-01-R-ES RH ES 5 3000 112,66 EUR Dans le panier
PTGSG-26X5-01-R-ES RH ES 5 3000 135,21 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-28X5-01-R-ES RH ES 5 3000 153,31 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-30X6-01-R-ES RH ES 6 3000 189,49 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-36X6-01-R-ES RH ES 6 3000 261,85 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-40X7-01-R-ES RH ES 7 3000 334,22 EUR Dans le panier
Délai de livraison sur demande PTGSG-50X8-01-R-ES RH ES 8 3000 478,95 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-08X1.5-01-L-ES LH ES 15 1500 27,42 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-10X2-01-L-ES LH ES 2 3000 29,92 EUR Dans le panier
PTGSG-10X3-01-L-ES LH ES 3 3000 52,39 EUR Dans le panier
PTGSG-12X3-01-L-ES LH ES 3 3000 56,55 EUR Dans le panier
PTGSG-14X3-01-L-ES LH ES 3 3000 68,38 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-14X4-01-L-ES LH ES 4 3000 68,38 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X2-01-L-ES LH ES 4 3000 109,99 EUR Dans le panier
PTGSG-16X4-01-L-ES LH ES 4 3000 68,38 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-18X4-01-L-ES LH ES 4 3000 82,68 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-20X4-01-L-ES LH ES 4 3000 111,80 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-24X5-01-L-ES LH ES 5 3000 132,32 EUR Dans le panier
PTGSG-26X5-01-L-ES LH ES 5 3000 154,21 EUR Dans le panier
Délai de livraison sur demande PTGSG-28X5-01-L-ES LH ES 5 3000 175,02 EUR Dans le panier
PTGSG-30X6-01-L-ES LH ES 6 3000 216,62 EUR Dans le panier
Délai de livraison sur demande PTGSG-36X6-01-L-ES LH ES 6 3000 299,86 EUR Dans le panier
Délai de livraison sur demande PTGSG-40X7-01-L-ES LH ES 7 3000 383,07 EUR Dans le panier
Délai de livraison sur demande PTGSG-50X8-01-L-ES LH ES 8 3000 549,51 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

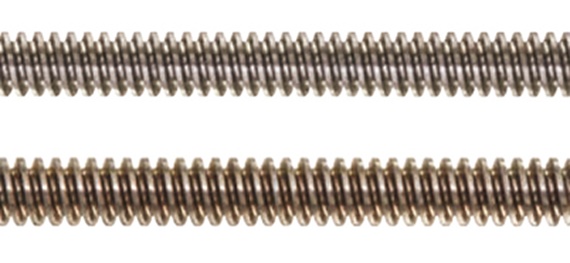

Vis à double pas

Vis à double pas

Cotes [mm]

Référence Sens du
filet		 Matériau Pas
m		 Longueur maxi L
[mm]
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-10X4P2-02-R-ES 3000 139,66 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-12X6P3-02-R RH C15 6 2000 13,13 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X8P4-02-R RH C15 8 3000 15,02 EUR Dans le panier
Délai de livraison sur demande PTGSG-18X8P4-02-R RH C15 8 3000 10,47 EUR Dans le panier
Délai de livraison sur demande PTGSG-20X8P4-02-R RH C15 8 3000 22,26 EUR Dans le panier
Délai de livraison sur demande PTGSG-12X6P3-02-L LH C15 6 2000 14,11 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X8P4-02-L LH C15 8 3000 16,47 EUR Dans le panier
Délai de livraison sur demande PTGSG-18X8P4-02-L LH C15 8 3000 23,58 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-20X8P4-02-L LH C15 8 3000 24,42 EUR Dans le panier
PTGSG-06X2P1-02-R-ES RH ES 2 1000 35,06 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-06X2P1-02-R 2 1000 Sur demande Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-12X6P3-02-R-ES RH ES 6 3000 61,06 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X8P4-02-R-ES RH ES 8 3000 78,34 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-18X8P4-02-R-ES RH ES 8 3000 101,01 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-20X8P4-02-R-ES RH ES 8 3000 116,32 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-12X6P3-02-L-ES LH ES 6 3000 77,36 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-16X8P4-02-L-ES LH ES 8 3000 89,20 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-18X8P4-02-L-ES LH ES 8 3000 128,45 EUR Dans le panier
prêt(s) à être expédié(s) en 4 jours ouvrés PTGSG-20X8P4-02-L-ES LH ES 8 3000 132,60 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog
Les vis de précision drylin® sont surtout réalisées en C15 roulé à froid. De l´inox ou de l´aluminium anodisé dur sont également disponibles sur demande. Des vis à pas inversés, des vis à double pas ainsi que des vis en d´autres formes sont disponibles sur demande.
prêt(s) à être expédié(s) en 4 jours ouvrés
Délai de livraison sur demande
