Chaîne porte-câbles à roulettes profilées : pour masses de remplissage et vitesses très élevées



Plus de 1.000 installations avec des chaînes à rouleaux traditionnelles sont en service continu dans le monde entier. Le secteur industriel, et notamment la construction de ponts et grues, ne cesse d´augmenter ses impératifs en termes de course, de masse de remplissage et de vitesse de déplacement tout en insistant sur un faible niveau sonore. Le Système P4 d´igus® remplit ces exigences. Les installations de ce type devraient être conçues par nos ingénieurs d´étude. Nous vous soumettons volontiers une offre. Veuillez nous contacter à cet effet.

Pas d´articulation des maillons identiques, avec ou sans roulettes

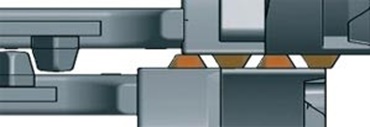

Les roulettes du brin supérieur traversent les roulettes du brin inférieur (pas de mouvement les unes sur les autres comme auparavant), d´où un déplacement silencieux

Rouleau intégré à la partie latérale et "imperdable"

Courses longues (jusqu´à 800 m), charges supplémentaires élevées (jusqu´à 30 kg/m)

Pour les courses très longues et les vitesses de déplacement élevées jusqu´à 10 m/s

Entretoises AUTO-GLIDE pour un guidage sûr des courses longues

4 hauteurs internes (32, 42, 56, 80 mm)

Système modulaire P4 avec divisions internes du Système E4

Forte réduction, à moins de 25%, de la force d´entraînement permettant le déplacement de la Chaîne

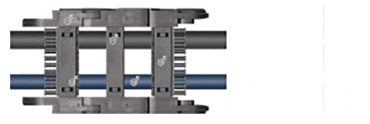

Echantillons

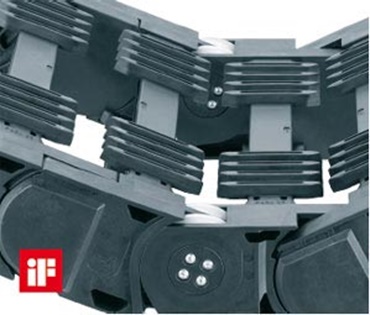

Système P4 - déplacement silencieux grâce à des maillons au pas uniforme. Les entretoises AUTO-GLIDE offrent un guidage sûr pour les courses longues

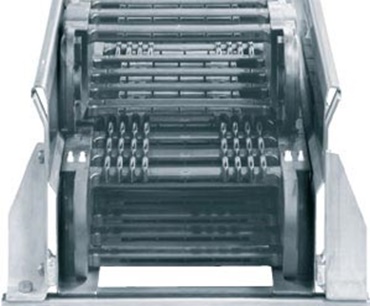

Système de goulottes de guidage

Le système à goulotte de guidage combiné aux entretoises AUTO-GLIDE garantit un déroulement décalé des brins supérieur et inférieur, gage de sécurité à grande vitesse.


Système P4 d´igus® : guidage des énergies sûr, silencieux et sans abrasion sur les courses longues

Le Système P4 d´igus® exigeant peu d´entretien offre un guidage sûr des énergies sur des courses allant jusqu´à 800 m dans les grues et systèmes de convoyage. Le brin supérieur et le brin inférieur roulent l´un sur l´autre de façon décalée. Ainsi, les roulettes en polymères tribo-optimisés ne roulent pas l´une sur l´autre, mais sur une surface de roulement large et continue. Les entretoises AUTO-GLIDE en forme de peigne et le système à goulotte spécial garantissent un guidage sûr de la Chaîne Porte-Câbles P4. Idéal pour les applications à vitesse élevée (jusqu´à 10 m/s) et masses de remplissage importantes (jusqu´à 30 kg/m).

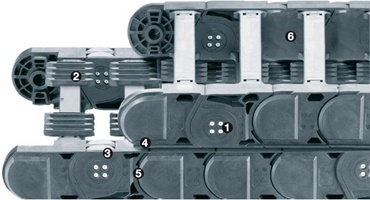

1

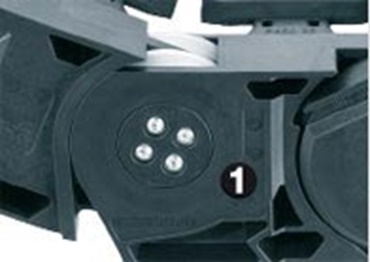

Système de chaînes porte-câbles à roulettes en polymères tribo-optimisés, exigeant peu d´entretien

2

Entretoises AUTO-GLIDE en forme de peigne

3

Roulettes et maillons spéciaux pour un faible niveau sonore

4

Brin supérieur et brin inférieur ne se rencontrent pas

5

Pas identique avec ou sans roulettes

6

4 hauteurs internes : 32 mm, 42 mm, 56 mm et 80 mm

7

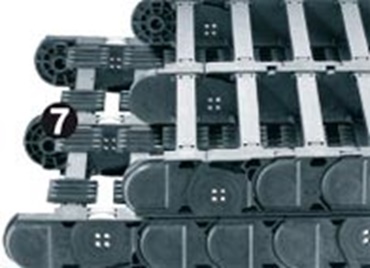

Solution à maillon intermédiaire pour hauteurs de 56 et 80 mm, masses de remplissage encore plus élevées

8

Eléments de fixation robustes en acier disponibles

9

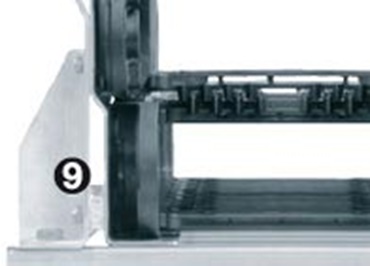

Système de goulotte spéciale P4 disponible


chaîne système P4

Maillon intermédiaire à roulette pour charges élevées

disponible en 2 hauteurs internes (56, 80 mm)

50% de charge supplémentaire en plus

Rigidité de l´ensemble maximisée

Subdivision de la section de la Chaîne en segments logiques (électrique/hydraulique)


chaîne système P4

Roulettes longue durée en polymères tribo-optimisés pour tous les Systèmes P4

Usure et abrasion optimisées

Longue durée de vie

Roulement amélioré

Réduction du bruit, amortissement

Pas identique avec ou sans roulettes


Chaîne système P4

Nouveau système à goulotte de guidage

Géométrie spéciale permettant un déroulement décalé des brins inférieur et supérieur en combinaison avec entretoises AUTO-GLIDE

Robustes équerres de montage pour longue durée de vie

Segments de goulotte en acier inoxydable


Gamme de produits Système P4

Série P4.32

Chaîne porte-câbles à roulettes profilées : hauteur interne de32 mm - pour les masses de remplissage et les vitesses très élevées

Série P4.32

Série P4.42

Chaîne porte-câbles à roulettes profilées : hauteur interne de42 mm - pour les masses de remplissage et les vitesses très élevées

Série P4.42

Série P41.56

Chaîne porte-câbles à roulettes profilées : hauteur intérieure de 56 mm - pour masses de remplissage et vitesses très élevées

Série P41.56

Série P4.80

Chaîne porte-câbles à roulettes profilées : hauteur interne de80 mm - pour les masses de remplissage et les vitesses très élevées

Série P4.80

Série P41.80

Chaîne porte-câbles à roulettes profilées : hauteur intérieure de 80 mm - pour masses de remplissage et vitesses très élevées

Série P41.80

Secteurs industriels et applications types

Ponts et grues (intérieur/extérieur)

Transstockeurs

Construction d´installations

Robots à portique

Manutention

Mines

Aciéries

Déroulement décalé du brin supérieur et du brin inférieur, d´où une surface de roulement continue



P4 dans un simulateur de conduite

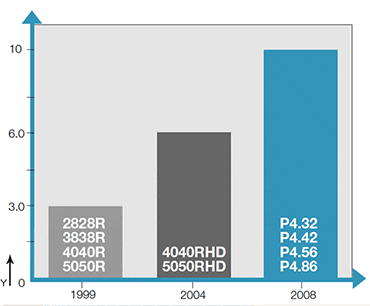

Diagramme d´usure P4

Y = v m/s
Vitesse de déplacement des chaînes porte-câbles à roulettes profilées igus® P4

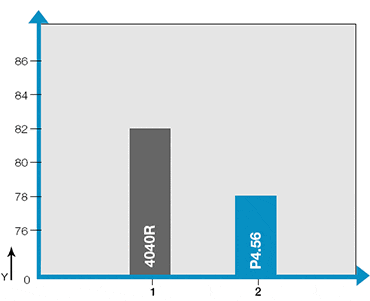

Niveau sonore P4

Y = dB(A)
1) 1. Chaîne porte-câbles à roulettes profilées de 1999, test en laboratoire, v = 2,0 m/s
2) Test extérieur, v = 6,0 m/s à une distance de 1 m pour chaque test

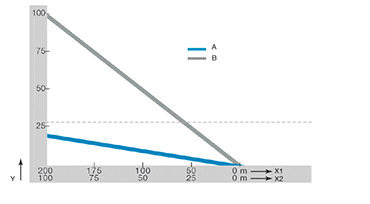

Force de traction et de poussée chaîne à roulettes

Y = force de traction - poussée en pourcentage
X1 = course, X2 = longueur de chaîne
A = Chaîne à rouleaux, B = Chaîne standard. Données : masse de remplissage 10kg/m
