Modules linéaires électriques et entraînements linéaires drylin® E à moteur, confectionnés sur stock

Les modules linéaires électriques sont des entraînements linéaires à moteur qui sont utilisés pour les applications de positionnement ou le réglage de capteurs. Les modules linéaires à courroie crantée ou à vis drylin® E sont basés sur une technique tribologique éprouvée, tous les systèmes misant sur des unités linéaires glissantes autolubrifiantes de manière à ce qu'un fonctionnement soit possible sur toute leur durée de vie sans ajout extérieur de graisse. Les entraînements linéaires sont disponibles en 3 tailles.

Entraînement : courroie crantée, vis

Unités linéaires électriques sur stock

Montage rapide

Courses définies

Base : module linéaire à courroie crantée ZLW, unité à vis SAW

Accessoires : capteurs de fins de course et de point de référence, câbles de raccordement, plaques de montage adaptatrices

24h Livraison à partir de 24h

Module linéaire à courroie crantée en taille 0630

Unité linéaire à moteur
Exemples d'applications :

Positionnement de capteurs

Identification en microélectronique, technique médicale

Mesure et contrôles automatisés


Avantages :

Structure simple

Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T

Un seul fournisseur, livraison d'un système monté et contrôlé

Dans quels cas choisir un module linéaire à courroie crantée drylin® E ?

Pour les charges radiales jusqu'à 10 [kg]

En présence d'impératifs de précision jusqu'à 0,1 mm environ [mm]

En présence de vitesses de 1,5 [m/s] maximum

Référence Taille Longueur du chariot Longueur de la course Type de moteur Capacité de charge statique maxi
axiale [mm] radiale [N]
prêt(s) à être expédié(s) en 3 jours ouvrés DLE-SA-0001 ZLW-0630 basic 60 300 NEMA17 Litze 35 140 436,77 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Module linéaire à courroie crantée en taille 1040

Unité linéaire à moteur
Exemples d'applications :

Technique de manipulation et de montage

Tâches de manutention de petites pièces

Positionnement


Avantages :

Structure simple

Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T

Un seul fournisseur, livraison d'un système monté et contrôlé

Dans quels cas choisir un module linéaire à courroie crantée drylin® E ?

Pour les charges radiales jusqu'à 15 [kg]

En présence d'impératifs de précision jusqu'à 0,1 mm environ [mm]

En présence de vitesses de 2 [m/s] maximum

Référence Taille Longueur du chariot Longueur de la course Type de moteur Capacité de charge statique maxi
axiale [mm] radiale [N]
prêt(s) à être expédié(s) en 3 jours ouvrés DLE-SA-0002 ZLW-1040 basic 100 500 NEMA23 Litze 100 400 546,28 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Module linéaire à courroie crantée en taille 1080

Unité linéaire à moteur
Exemples d'applications :

Installations de tri

Tâches de manutention de petites pièces

Positionnement


Avantages :

Structure simple

Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T

Un seul fournisseur, livraison d'un système monté et contrôlé

Dans quels cas choisir un module linéaire à courroie crantée drylin® E ?

Pour les charges radiales jusqu'à 20 [kg]

En présence d'impératifs de précision jusqu'à 0,1 mm environ [mm]

En présence de vitesses de 2 [m/s] maximum

Référence Taille Longueur du chariot Longueur de la course Type de moteur Capacité de charge statique maxi
axiale [mm] radiale [N]
prêt(s) à être expédié(s) en 3 jours ouvrés DLE-SA-0003 ZLW-1080 standard 100 1000 NEMA23XL Litze 150 600 855,20 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Unité à vis de taille 0630

Unité linéaire à moteur
Exemples d'applications :

Réglages et mouvements de capteurs et caméras

Réglage de clapets de ventilation

Appareils de contrôle


Avantages :

Structure simple

Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T

Un seul fournisseur, livraison d'un système monté et contrôlé

Dans quels cas choisir une unité à vis drylin® E ?

Pour les charges radiales jusqu'à 15 [kg]

En présence d'impératifs de précision jusqu'à 0,1 mm environ [mm]

En présence de vitesses de 0,3 [m/min] maximum

Référence Taille Longueur du chariot Longueur de la course Type de moteur Capacité de charge statique maxi
axiale [mm] radiale [N]
prêt(s) à être expédié(s) en 3 jours ouvrés DLE-SA-0004 SAW-0630 Tr08x1,5 60 250 NEMA17 Litze 100 400 388,28 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Unité à vis de taille 1040

Unité linéaire à moteur
Exemples d'applications :

Réglages et mouvements de caméras

Applications de marquage

Applications d'empilage


Avantages :

Structure simple

Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T

Un seul fournisseur, livraison d'un système monté et contrôlé

Dans quels cas choisir une unité à vis drylin® E ?

Pour les charges radiales jusqu'à 25 [kg]

En présence d'impératifs de précision jusqu'à 0,1 mm environ [mm]

En présence de vitesses de 0,5 [m/min] maximum

Référence Taille Longueur du chariot Longueur de la course Type de moteur Capacité de charge statique maxi
axiale [mm] radiale [N]
prêt(s) à être expédié(s) en 3 jours ouvrés DLE-SA-0005 SAW-1040 Tr10x2 69 500 NEMA23 Litze 500 2000 508,90 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
Demande de prix Demande de prix
myCatalog myCatalog

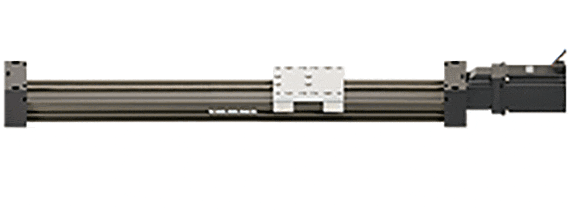

Unité à vis de taille 1080

Unité linéaire à moteur
Exemples d'applications :

Réglages et mouvements difficiles de caméras

Changements de format

Dispositifs de levage


Avantages :

Structure simple

Montage de capteurs sur toute la longueur du rail par l'intermédiaire de rainures en T

Un seul fournisseur, livraison d'un système monté et contrôlé

Dans quels cas choisir une unité à vis drylin® E ?

Pour les charges radiales jusqu'à 50 [kg]

En présence d'impératifs de précision jusqu'à 0,1 mm environ [mm]

En présence de vitesses de 0,7 [m/min] maximum

Référence Taille Longueur du chariot Longueur de la course Type de moteur Capacité de charge statique maxi
axiale [mm] radiale [N]
prêt(s) à être expédié(s) en 3 jours ouvrés DLE-SA-0006 SAW-1080 Tr12x3 100 500 NEMA23XL Litze 750 2000 693,80 EUR Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
Demande de prix Demande de prix
myCatalog myCatalog

prêt(s) à être expédié(s) en 3 jours ouvrés
