easy chain® : remplissage très facile, mise en place des câbles par simple pression

L'easy chain est disponible en deux versions. La câble est mise en place à lextérieur de la version « E » et de l’intérieur. La réduction du temps de montage est l’un des principaux avantages des chaînes easy chain. Le matériau igumid NB élastique et robuste dans lequel elles sont fabriquées élargit leur plage dutilisation : élasticité optimale, classification UL94-V2 et bonne adaptation aux salles blanches. Les easy chain sont très intéressantes en termes de prix en raison de leur structure en une pièce. easy chain ne convient pas aux applications à très forte charge en raison de la faible rigidité intrinsèque du matériau.

En demander un échantillon gratuit

Leurs avantages :

  • Remplissage facile
  • Économique
  • Fonctionnement régulier
  • Accélérations élevées
Autres avantages

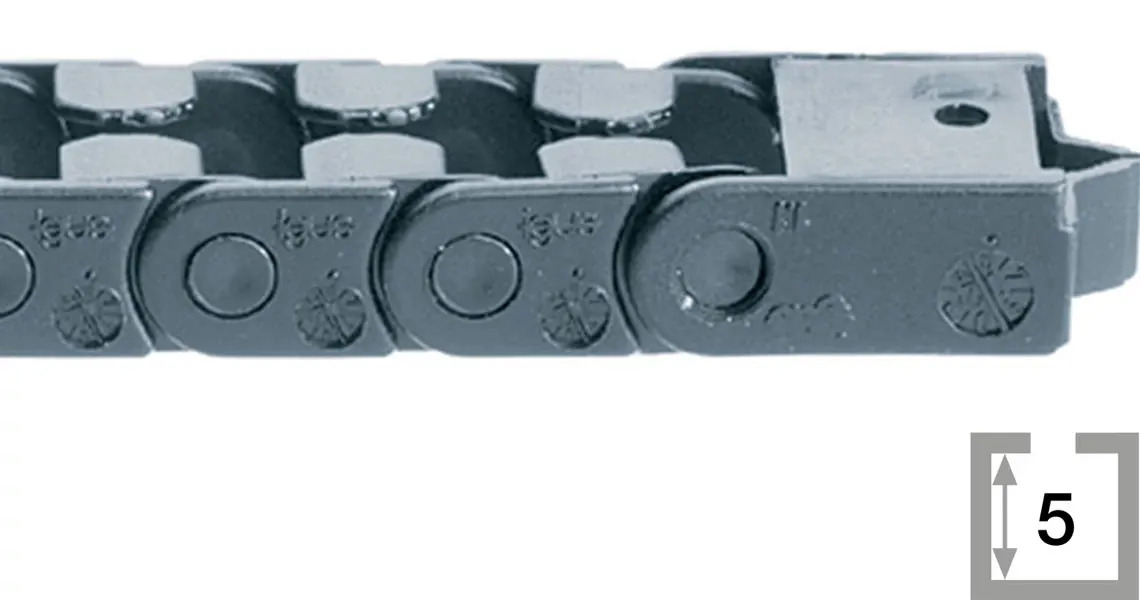

Série E03

Série E03

Hauteur interne hi : 5 mm
Largeurs intérieures Bi : 5 à 10 mm
Rayon de courbure R : 10 à 28 mm
pas : 10 mm

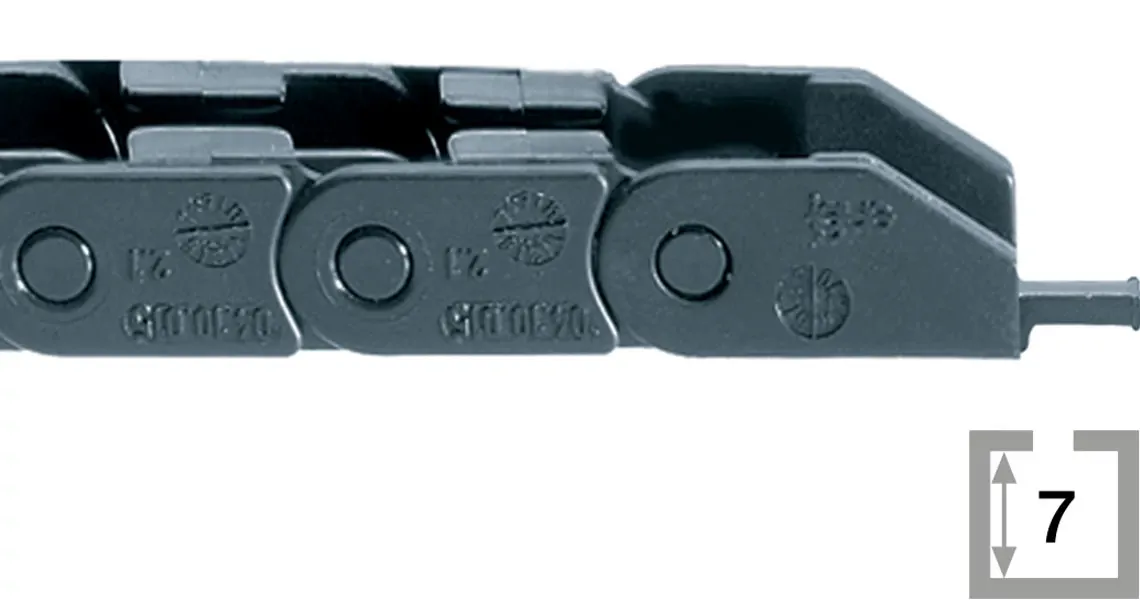

Série E04

Série E04

Hauteur interne hi : 7 mm
Largeur interne Bi : 7 mm
Rayon de courbure R : 15 à 48 mm
pas : 16,7 mm

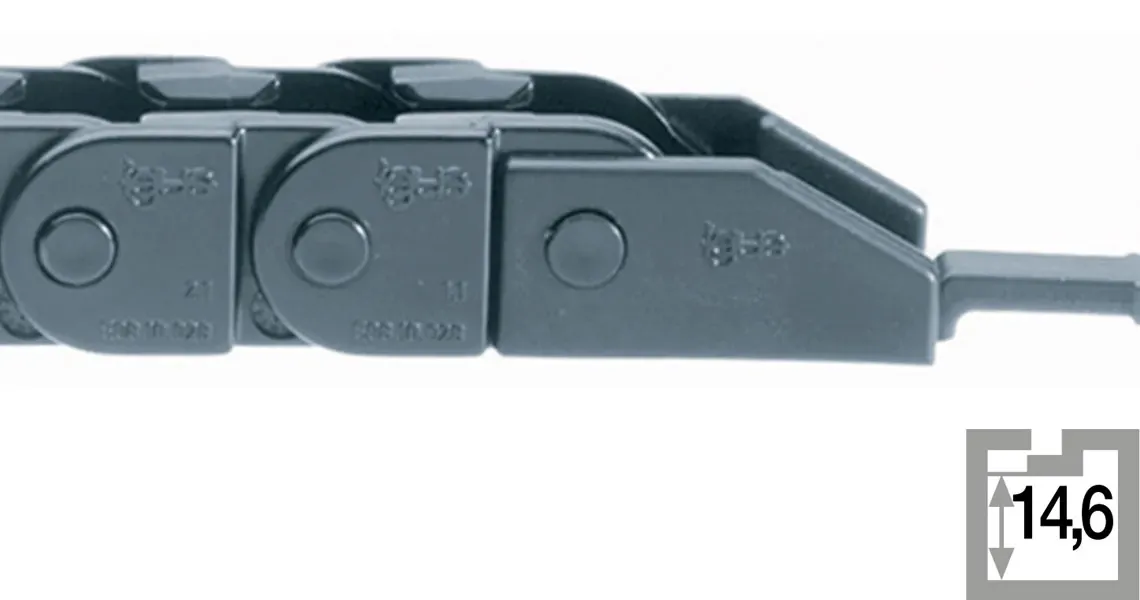

Série E08

Série E08

Hauteur interne hi : 14,6 mm
Largeurs intérieures Bi : 10 à 50 mm
Rayon de courbure R : 28 à 48 mm
pas : 20 mm

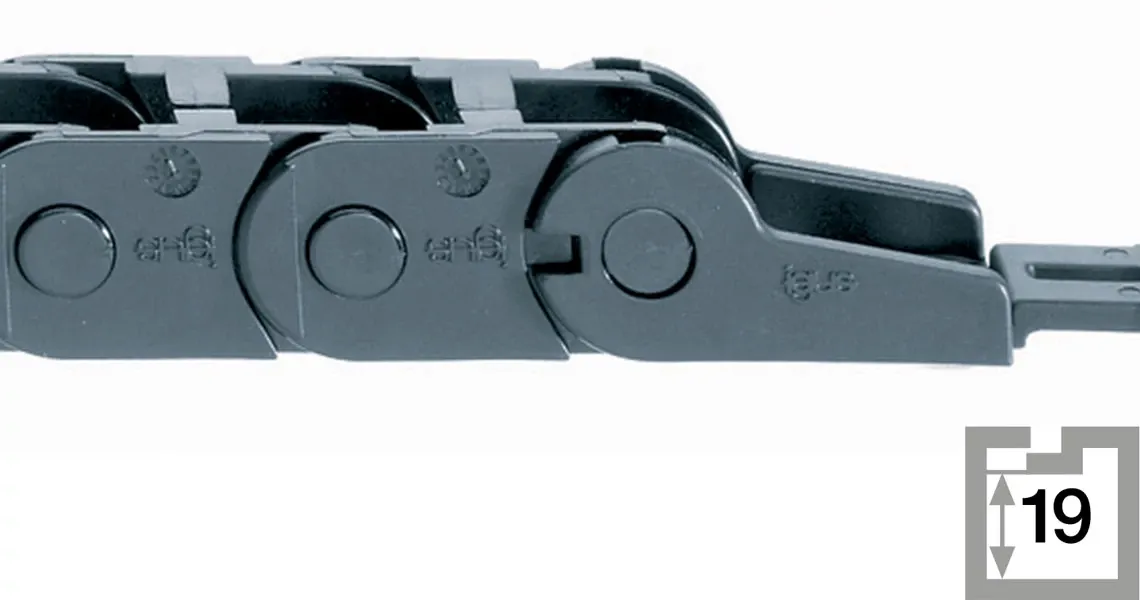

Série E14

Série E14

Hauteur interne hi : 19 mm
Largeurs intérieures Bi : 15 à 50 mm
Rayon de courbure R : 28 à 125 mm
pas : 30,5 mm

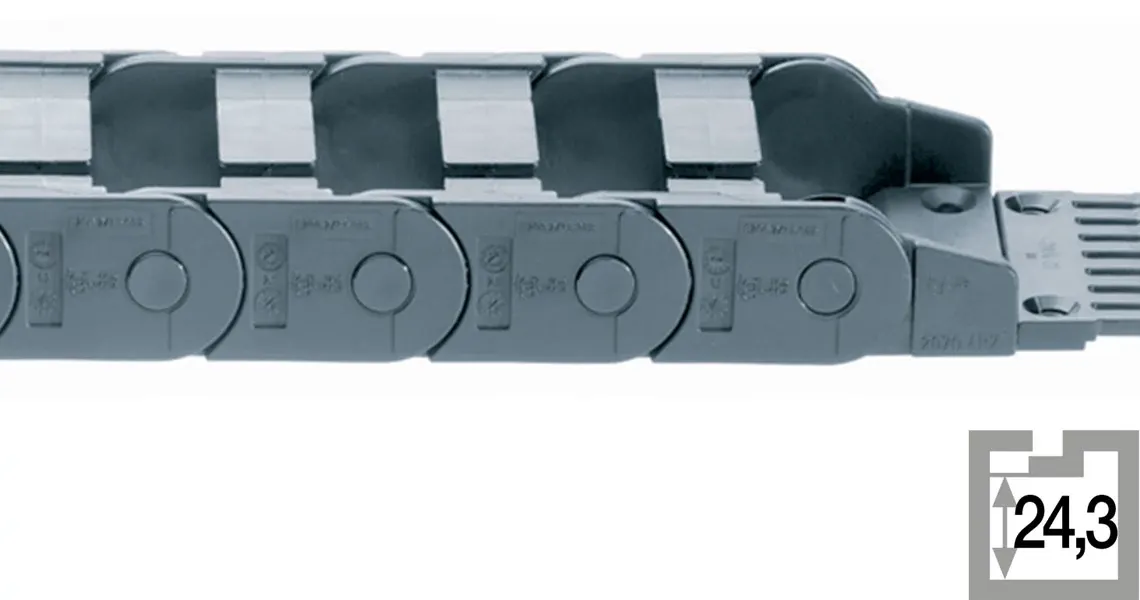

Série E200

Série E200

Hauteur interne hi : 24,3 mm
Largeur interne Bi : 57 mm
Rayon de courbure R : 55 à 200 mm
pas : 46 mm

Série E200.2

Série E200.2

Hauteur interne hi : 24,3 mm
Largeurs intérieures Bi : 37+37/50+50 mm
Rayon de courbure R : 55 à 200 mm
pas : 46 mm

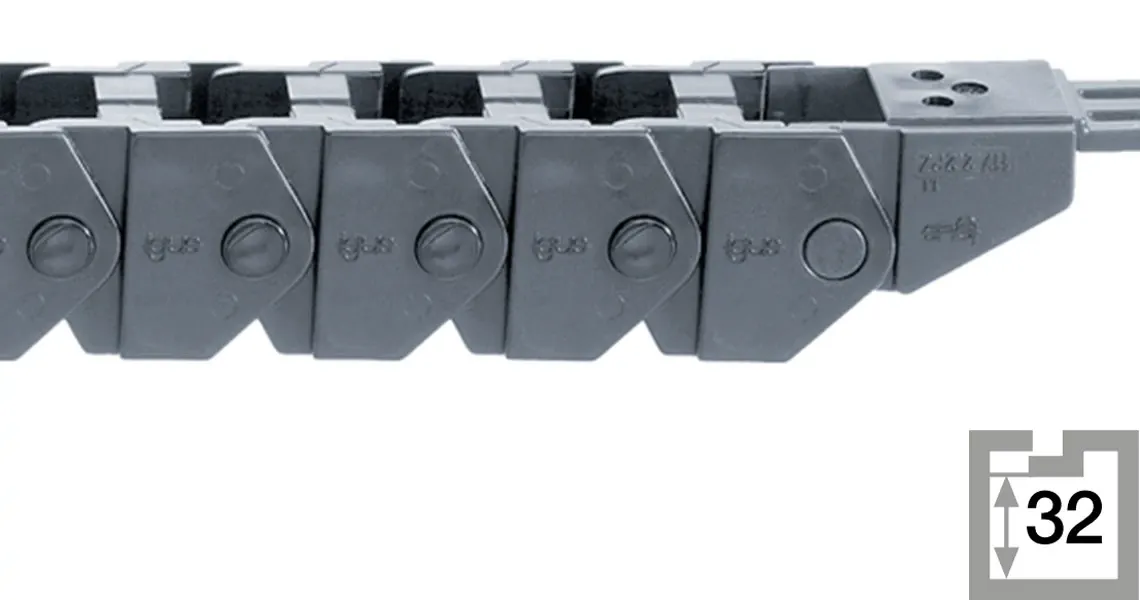

Série E16

E16

Hauteur interne hi : 32 mm
Largeur intérieure Bi : 23 à 100 mm
Rayon de courbure R : 40 à 100 mm
pas : 30,5 mm

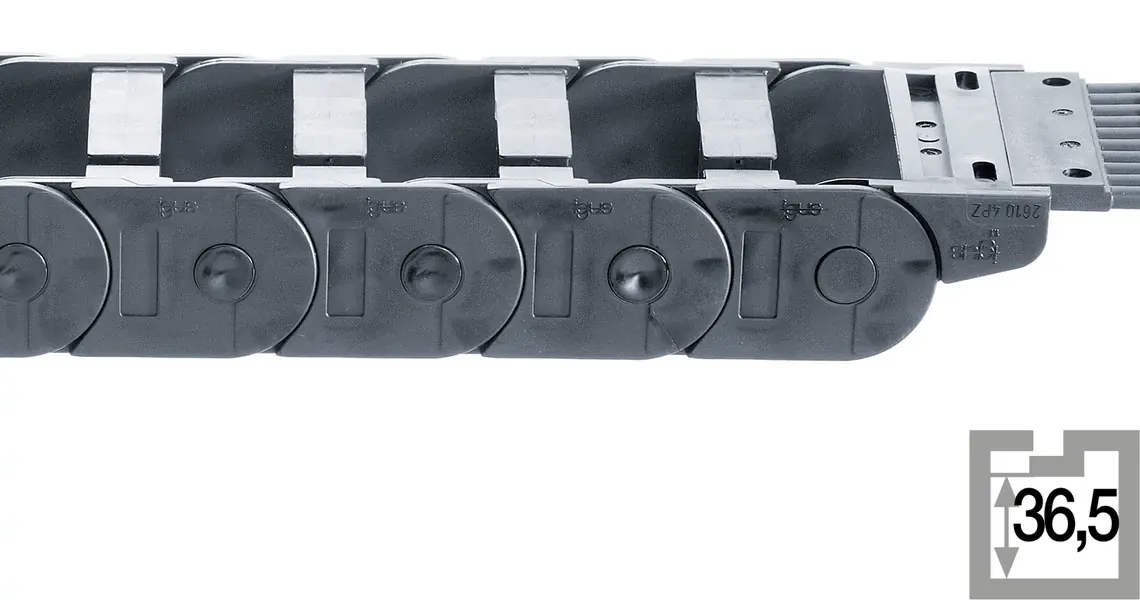

Série E26

Série E26

Hauteur interne hi : 36,5 mm
Largeur interne Bi : 75 mm
Rayon de courbure R : 63 à 250 mm
pas : 56 mm

Série E26.2

Série E26.2

Hauteur interne hi : 37,1 mm
Largeur interne Bi : 48+48 mm
Rayon de courbure R : 63 à 250 mm
pas : 56 mm

Série E26.3

Série E26.3

Hauteur interne hi : 37,1 mm
Largeur interne Bi : 47+48+47 mm
Rayon de courbure R : 63 à 250 mm
pas : 56 mm

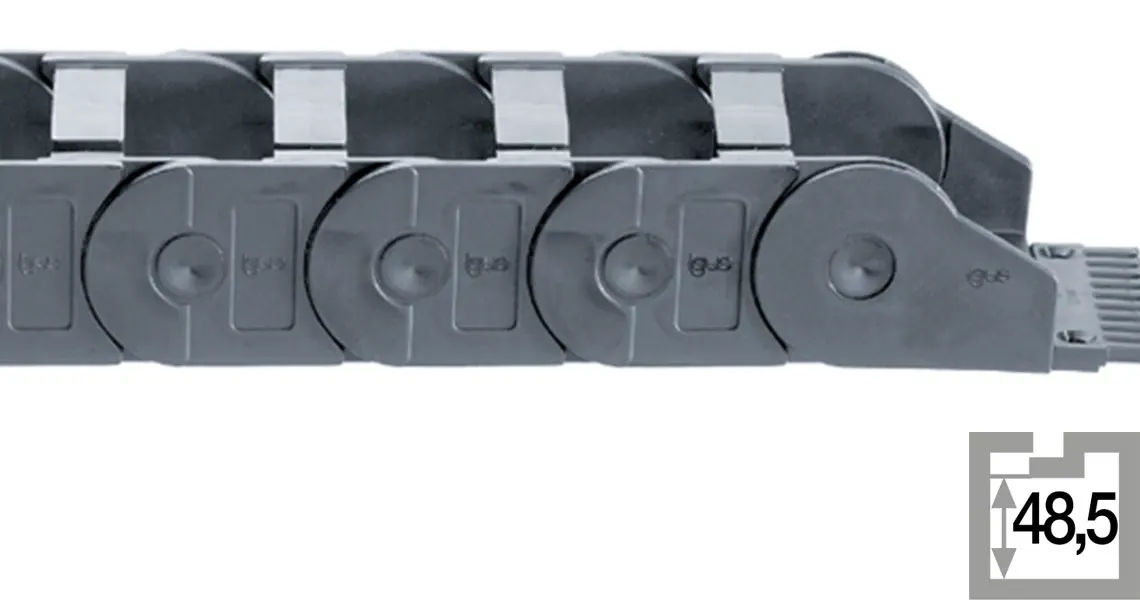

Série E300

Série E300

Hauteur interne hi : 48,5 mm
Largeur interne Bi : 75 mm
Rayon de courbure R : 75 à 300 mm
pas : 67 mm

Série E300.2

Série E300.2

Hauteur interne hi : 48,5 mm
Largeur interne Bi : 48+48 mm
Rayon de courbure R : 75 à 300 mm
pas : 67 mm

Série E300.3

Série E300.3

Hauteur interne hi : 48,5 mm
Largeur interne Bi : 47+46+47 mm
Rayon de courbure R : 75 à 300 mm
pas : 67 mm

e-chain® à remplir dans le rayon externe

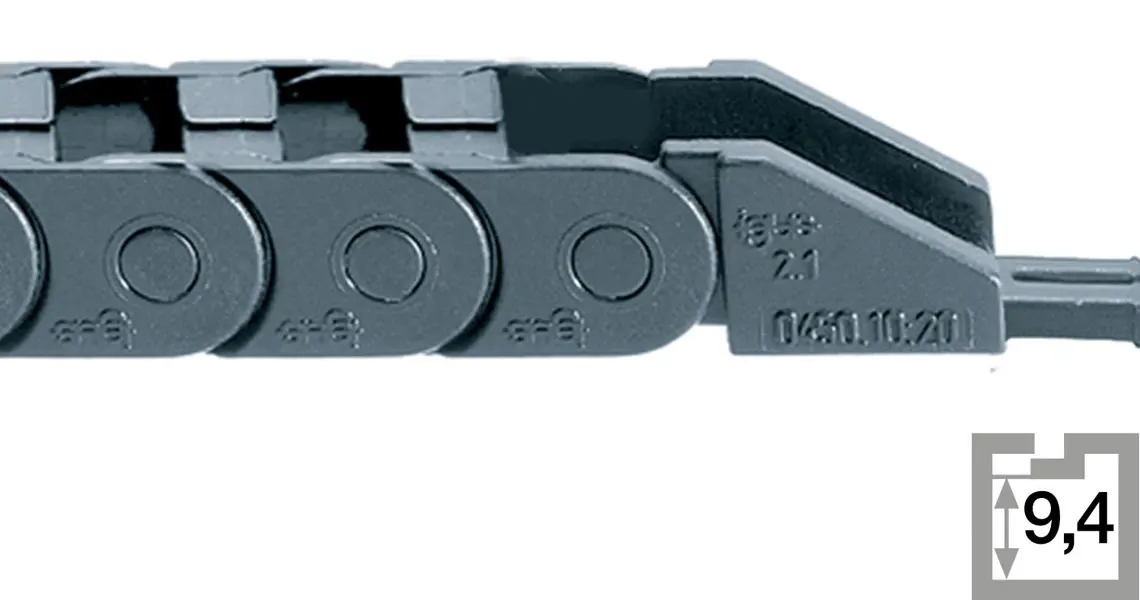

Série E045

E045

Hauteur interne hi : 9,4 mm
Largeur interne Bi : 10 à 16 mm
Rayon de courbure R : 18 à 38 mm
pas : 13 mm

Série E045.2

Série E045.2

Hauteur interne hi : 9,4 mm
Largeur interne Bi : 7+7 mm | 9+9 mm
Rayon de courbure R : 18 à 38 mm
pas : 13 mm

Série E045.3

Série E045.3

Hauteur interne hi : 9,4 mm
Largeur interne Bi : 9+9+9 mm
Rayon de courbure R : 18 à 38 mm
pas : 13 mm

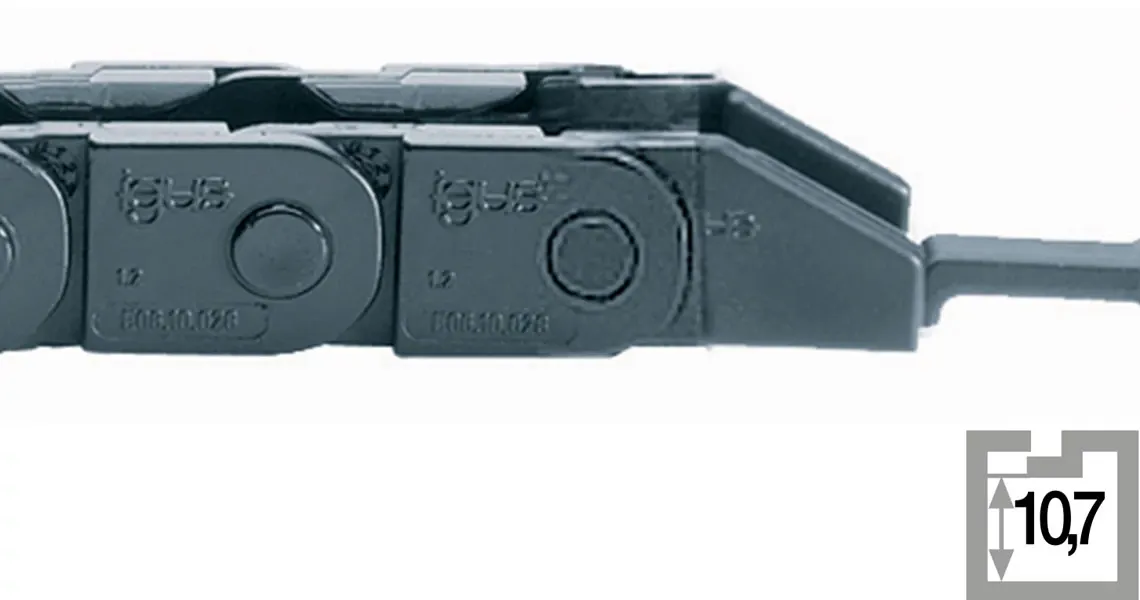

Série E06

E06

Hauteur interne hi : 10,7 mm
Largeur intérieure Bi : 10 à 20 mm
Rayon de courbure R : 18 à 38 mm
pas : 20 mm

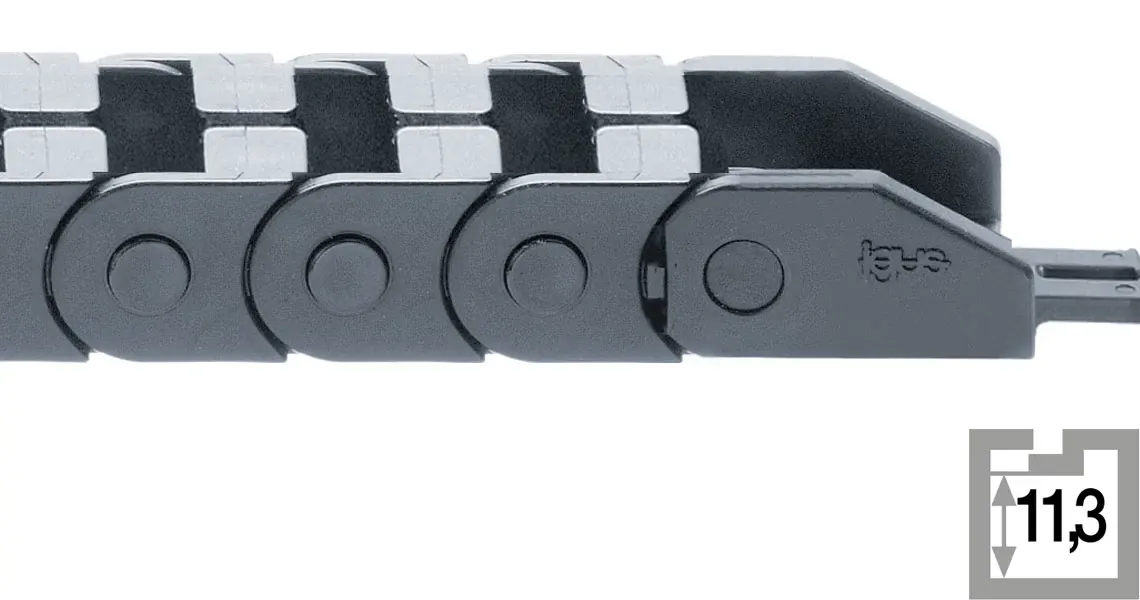

Série E065

Série E065

Hauteur interne hi : 11,3 mm
Largeur interne Bi : 16 mm
Rayon de courbure R : 18 à 38 mm
pas : 15 mm

Série E065.2

Série E065.2

Hauteur interne hi : 11,3 mm
Largeur interne Bi : 9+9 mm
Rayon de courbure R : 18 à 38 mm
pas : 15 mm

Série E065.3

Série E065.3

Hauteur interne hi : 11,3 mm
Largeur interne Bi : 9+9+9 mm
Rayon de courbure R : 18 à 38 mm
pas : 15 mm

Série E065.4

Série E065.4

Hauteur interne hi : 11,3 mm
Largeur interne Bi : 9+9+9+9 mm
Rayon de courbure R : 18 à 38 mm
pas : 15 mm

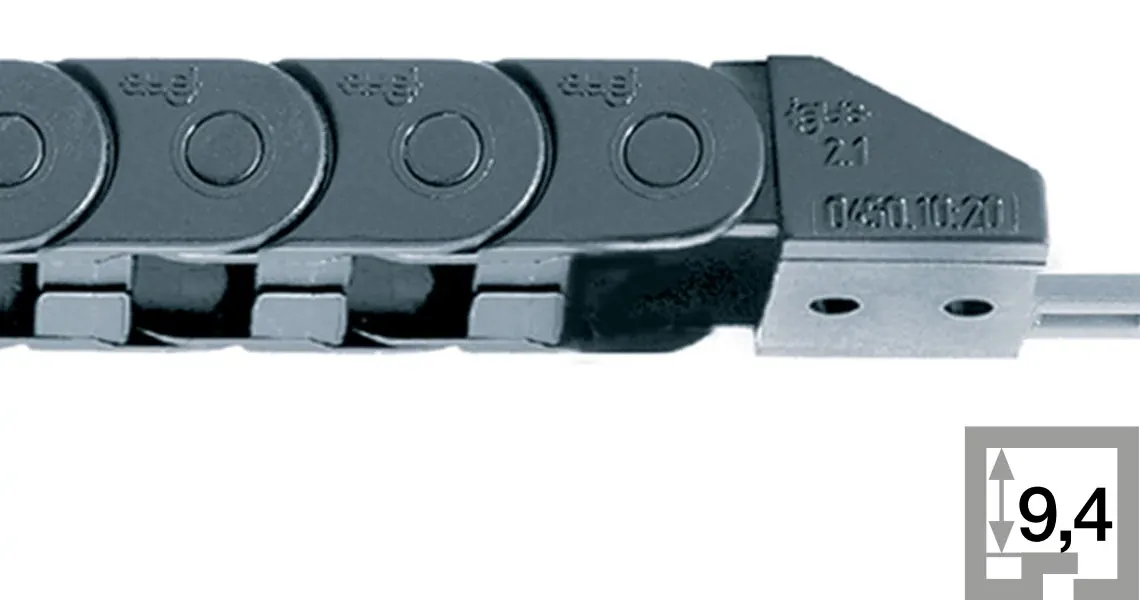

Série Z045

Série Z045

Hauteur interne hi : 9,4 mm
Largeur interne Bi : 16 mm
Rayon de courbure R : 18 à 38 mm
pas : 13 mm

Série Z045.2

Série Z045.2

Hauteur interne hi : 9,4 mm
Largeur interne Bi : 7+7 mm
Rayon de courbure R : 18 à 38 mm
pas : 13 mm

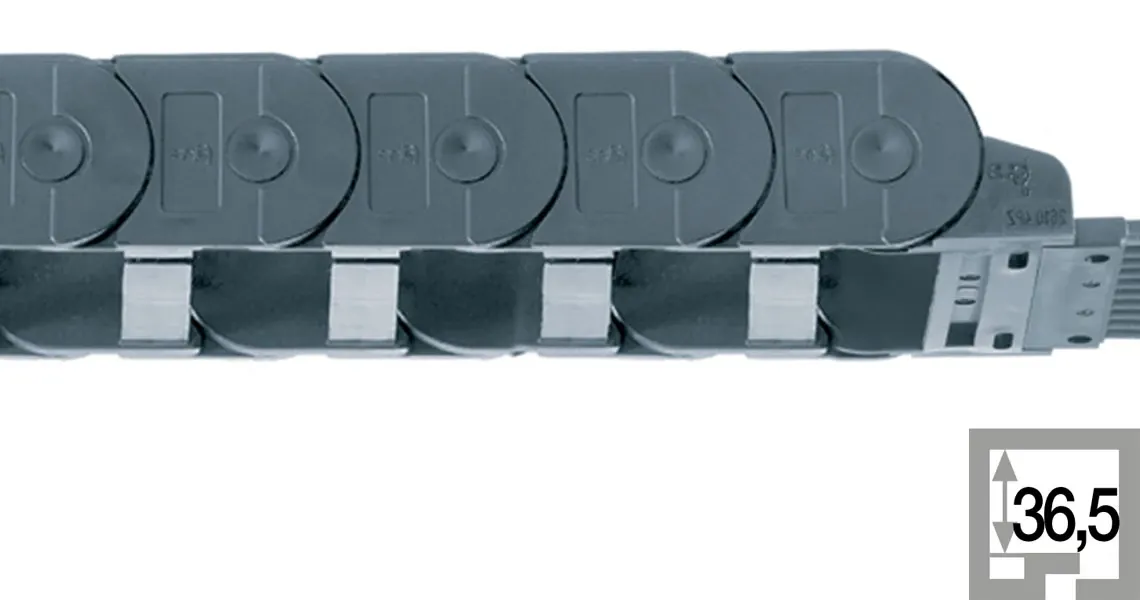

Série Z26

Série Z26

Hauteur interne hi : 36,5 mm
Largeur interne Bi : 75 mm
Rayon de courbure R : 63 à 250 mm
pas : 56 mm

Série Z26.2

Série Z26.2

Hauteur interne hi : 37,1 mm
Largeur interne Bi : 48+48 mm
Rayon de courbure R : 63 à 250 mm
pas : 56 mm

Série Z26.3

Série Z26.3

Hauteur interne hi : 37,1 mm
Largeur interne Bi : 47+48+47 mm
Rayon de courbure R : 63 à 250 mm
pas : 56 mm

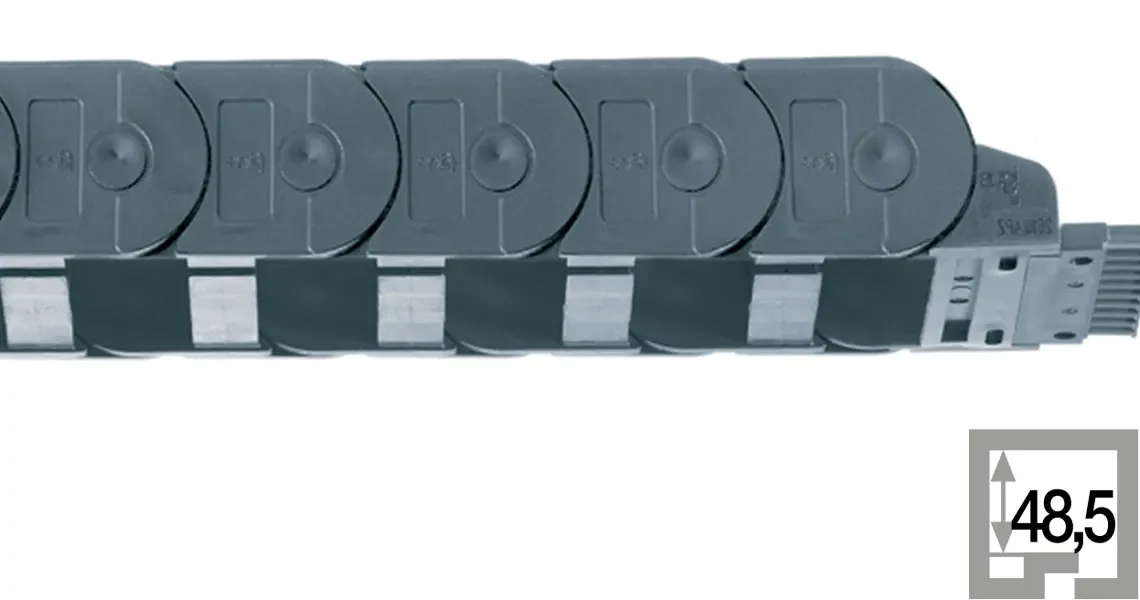

Série Z300

Série Z300

Hauteur interne hi : 48,5 mm
Largeur interne Bi : 75 mm
Rayon de courbure R : 75 à 300 mm
pas : 67 mm

Série Z300.2

Série Z300.2

Hauteur interne hi : 48,5 mm
Largeur interne Bi : 48+48 mm
Rayon de courbure R : 75 à 300 mm
pas : 67 mm

Série Z300.3

Série Z300.3

Hauteur interne hi : 48,5 mm
Largeur interne Bi : 47+46+47 mm
Rayon de courbure R : 75 à 300 mm
pas : 67 mm

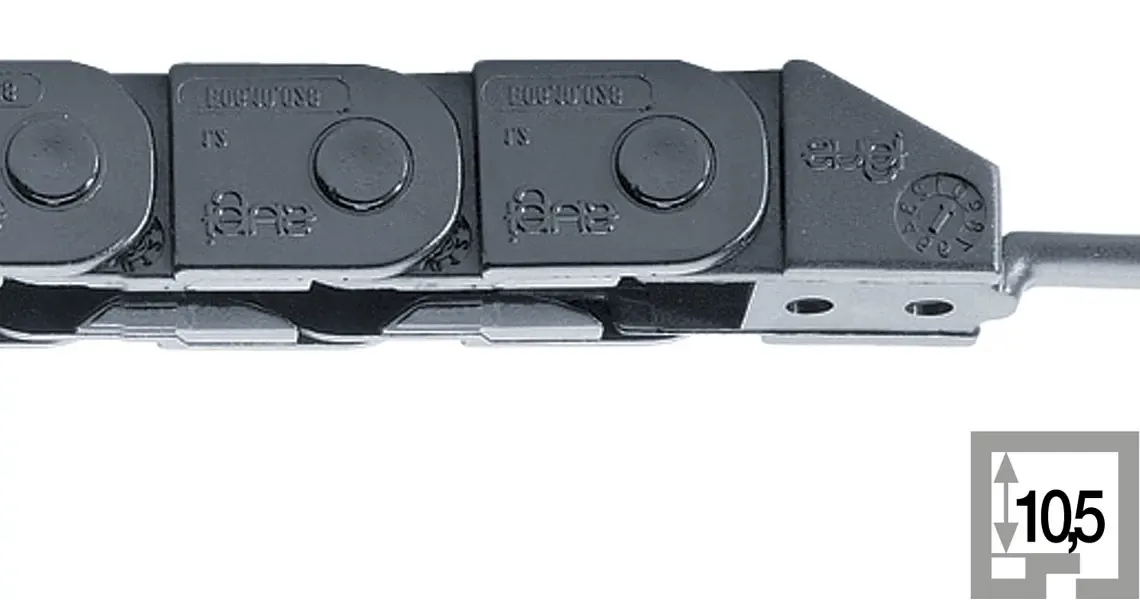

Série Z06

Z06

Hauteur interne hi : 10,5 mm
Largeurs intérieures Bi : 10 à 20 mm
Rayon de courbure R : 18 à 38 mm
pas : 20 mm

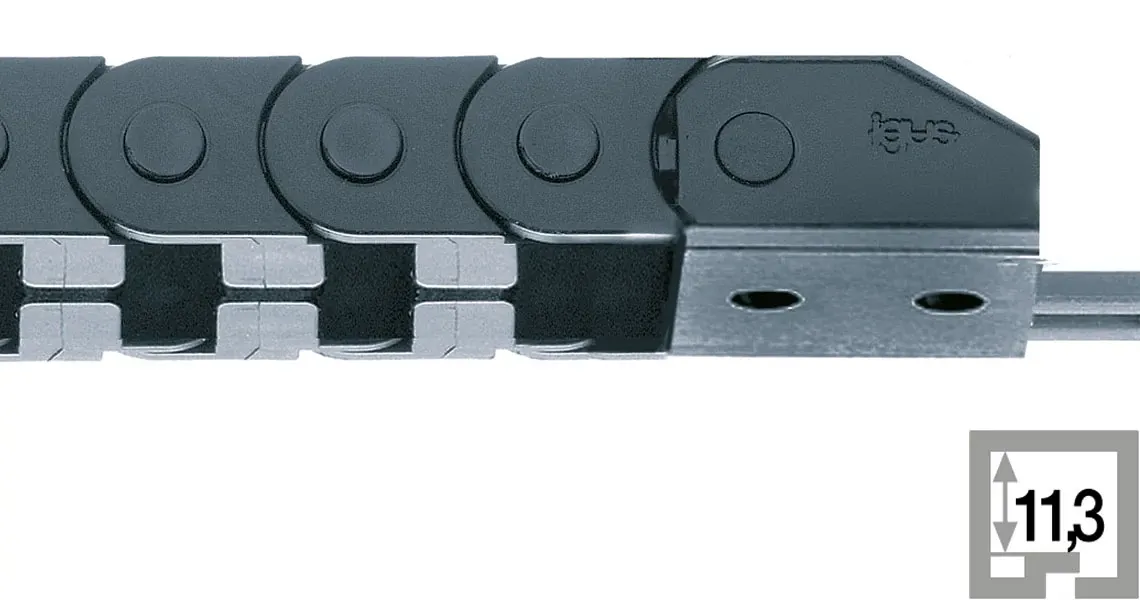

Série Z065.3

Série Z065.3

Hauteur interne hi : 11,3 mm
Largeurs intérieures Bi : 9+9+9 mm
Rayon de courbure R : 18 à 38 mm
pas : 15 mm

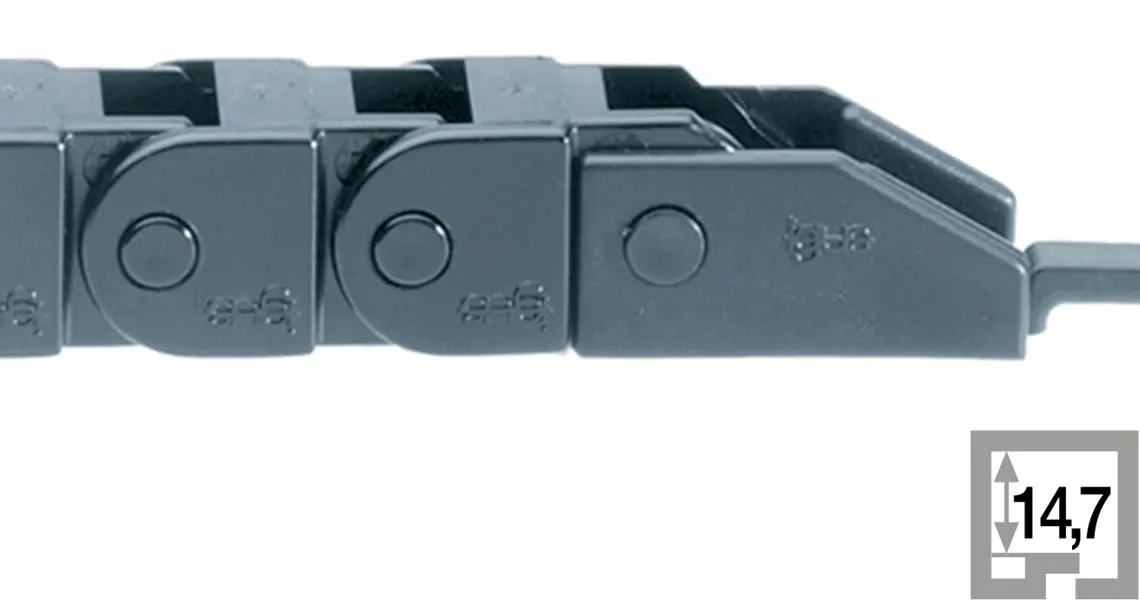

Série Z08

Z08

Hauteur interne hi : 14,6 mm
Largeur intérieure Bi : 10 à 50 mm
Rayon de courbure R : 28 à 48 mm
pas : 20 mm

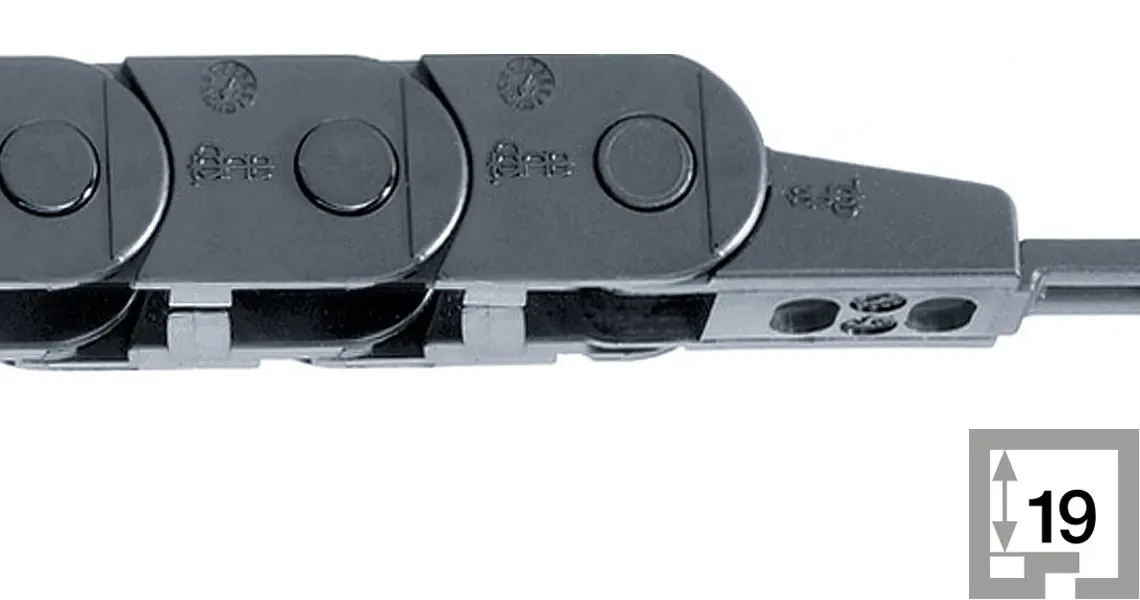

Série Z14

Série Z14

Hauteur interne hi : 19 mm
Largeur intérieure Bi : 15 à 50 mm
Rayon de courbure R : 28 à 125 mm
pas : 30,5 mm

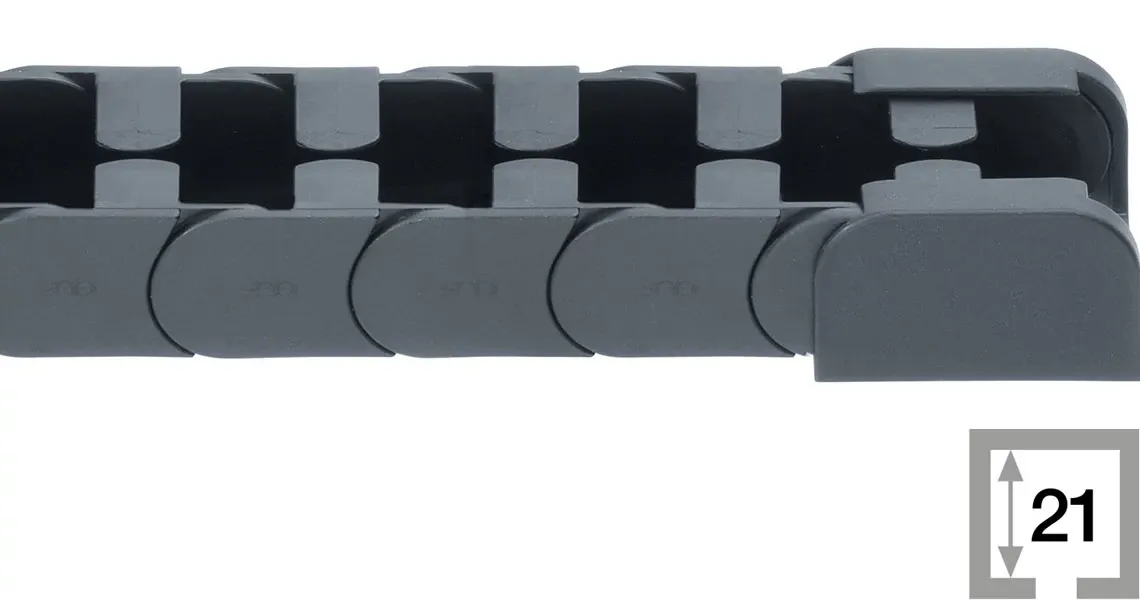

Série ZF14

Série ZF14

Hauteur interne hi : 21 mm
Largeur intérieure Bi : 38 mm
Rayon de courbure R : 28 mm
pas : 30,5 mm

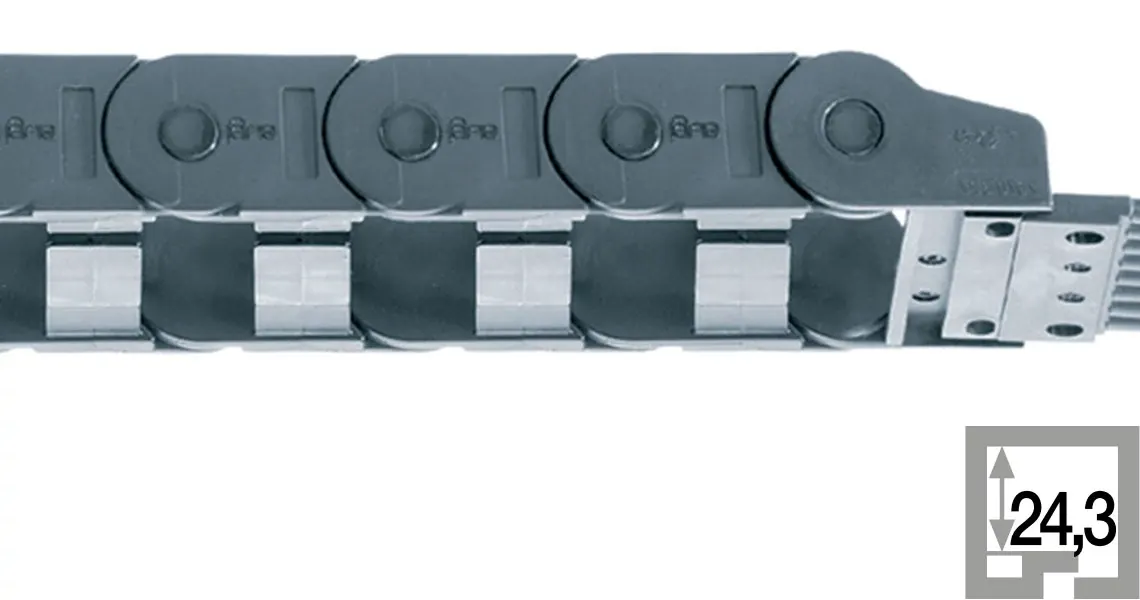

Série Z200

Série Z200

Hauteur interne hi : 24,3 mm
Largeur interne Bi : 57 mm
Rayon de courbure R : 55 à 200 mm
pas : 46 mm

Série Z200.2

Série Z200.2

Hauteur interne hi : 24,3 mm
Largeurs intérieures Bi : 37+37/50+50 mm
Rayon de courbure R : 55 à 200 mm
pas : 46 mm

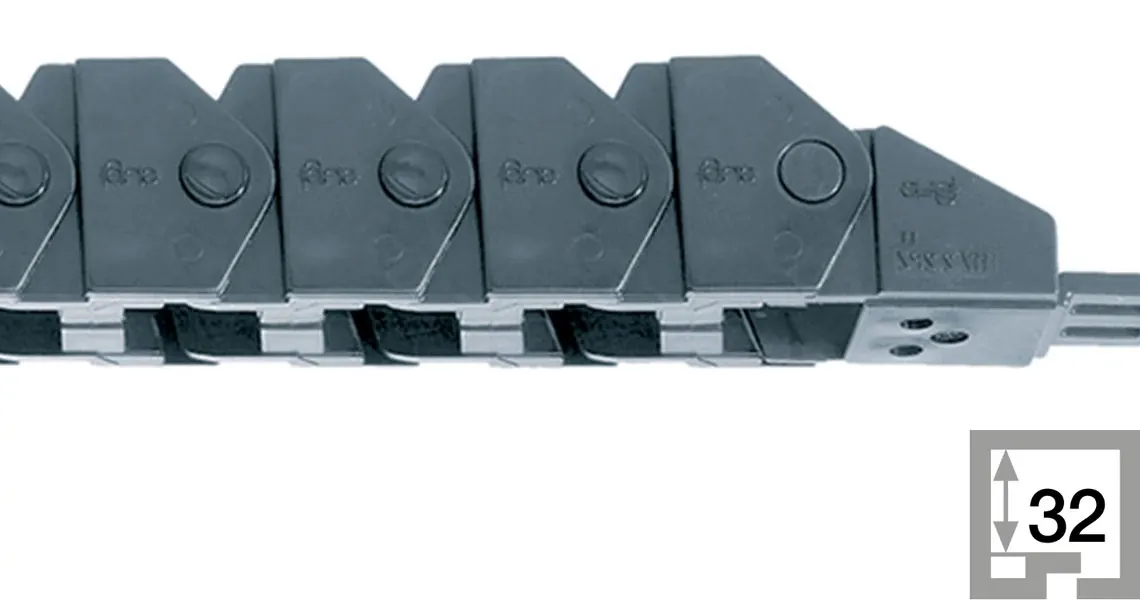

Série Z16

Série Z16

Hauteur interne hi : 32 mm
Largeurs intérieures Bi : 23 à 100 mm
Rayon de courbure R : 40 à 125 mm
pas : 30,5 mm

Aide à la sélection pour chaîne porte-câbles

Trouver rapidement le bon e-chain® en saisissant des paramètres concrets et en se servant d’un tableau comparatif.

Consignes de montage

Raccordement, séparation et remplissage des easy chain®.

Consignes de montage

Exemples d'applications

Applications dans des secteurs industriels très variés et dans le igus® - laboratoire de tests.

easy chain : « E » « Z » la rendent « easy »

  • Remplissage aisé de l’intérieur (version « Z ») et de l’extérieur (version « E »)
  • Remplissage plus rapide, accès aux câbles sans ouverture ou fermeture de la couvercle
  • Raccordement et démontage possibles en tout point
  • Chaîne porte-câbles d’une pièce économique
  • Repoussant la saleté contour extérieur
  • Eléments de fixation disponibles avec serre-câbles intégré
  • Torsion limitée possible
  • Disponible avec division interne (certains types)
  • Classe dinflammabilité UL94-V2
  • Convient aux applications en salle blanche

Industries typiques et exemples d'applications

  • Machines en général
  • Utilisation dans le salle blanche
  • Appareils électroniques
  • Equipement de bureau
  • Distributeurs automatiques
  • Machines d’emballage
