Nouveau avec gaine extérieure en PVC

Câbles hybrides confectionnés selon les standards des entraînements Siemens en OCC

Des économies avec l'ajout à la gamme d'une gaine extérieure en PVC

Cette année, nous élargissons la gamme de câbles hybrides confectionnés en y ajoutant le matériau PVC pour la gaine extérieure. Nos câbles hybrides confectionnés selon les standards Siemens OCC restent le bon choix pour répondre aux exigences accrues en matière de raccordement de composants pour les applications en mouvement. Le petit rayon de courbure maintenu à 10 x d permet de réaliser des économies en termes d'espace de montage et de coûts de matériau.

Boutique câbles aux standards Siemens OCC
(vidéo en anglais)
igus propose déjà plus de 4 600 câbles confectionnés et élargit maintenant sa gamme catalogue constamment disponible avec tous ses avantages (36 mois de garantie, commande à partir d'une unité, pas de frais de coupe, 7 qualités de câble, câbles prêts à raccorder et soumis à un contrôle final, prêts à expédier à partir de 24h). Les câbles hybrides confectionnés selon les standards Siemens sont constitués d'un câble servoconducteur pour la transmission du courant auquel sont intégrés des conducteurs bus pour la transmission des signaux (technologie monocâble OCC).

Sous forme de readycable prêts à raccorder avec peu de câblage, ils peuvent être utilisés immédiatement et sont donc utilisés dans de nombreux secteurs, dont les machines-outils, la manutention de matériaux, les systèmes de convoyage ou la construction d'équipements.

Avantages :

Améliorer la technicité

Améliorer la technicité

  • Gain de place et réduction du poids : un seul câble pour l'alimentation et les données
  • Avec jeux de données tout prêts pour EPLAN, génération automatique d'un plan de câblage, d'une nomenclature et d'autres documents d'étude dans le système d'IAO
  • Commande directe en ligne avec jusqu'à 36 mois de garantie
Baisser les coûts

Baisser les coûts

  • Choix de produits en parfaite adéquation en raison de l'élargissement de la gamme
  • Réduction des coûts de stockage grâce à une livraison en juste-à-temps
  • Pas de supplément pour quantité minimum, pas de frais de coupe
  • 50% de temps de conception en moins grâce aux macros EPLAN déjà prêtes
Preuves

Preuves

Durabilité

Durabilité

  • Câbles en matériaux à longue durée de vie + connecteurs de grande qualité + usinage à la machine = sécurité et valeur intrinsèque garanties pour les composants
  • Calcul de la durée de vie sur mesure, donc pas de surdimensionnement

Élargissement de gamme 2022 : gaine extérieure en PVC


Câbles servoconducteurs hybrides Siemens (câbles de base)

Référence fabricantMatériau de
la gaine		Référence igus®Type de câbleNombre de conducteurs et section nominale des conducteurs
[mm²]		Ø extérieur
[mm]		Rayon de courbure
NOUVEAU 6FX_002-8QN04PVCMAT98515147Câble de base(4G0,34+(2x0,34)C+(4xAWG26)C)C          10,010,0xdcommander
6FX_002-8QN04PURMAT98515147Câble de base(4G0,34+(2x0,34)C+(4xAWG26)C)C          10,010,0xdcommander
NOUVEAU 6FX_002-8QN08PVCMAT97515130Câble de base(4G0,75+(2x0,5)C+(4xAWG26)C)C          11,010,0xdcommander
6FX_002-8QN08PURMAT98515148Câble de base(4G0,75+(2x0,5)C+(4xAWG26)C)C          11,010,0xdcommander

Câbles servoconducteurs hybrides Siemens (câbles prolongateurs)


Référence fabricantMatériau de
la gaine		Référence igus®Type de câbleNombre de conducteurs et section nominale des conducteurs
[mm²]		Ø extérieur
[mm]		Rayon de courbure
NOUVEAU 6FX_002-8QE04PVCMAT97515129Câble prolongateur(4G0,34+(2x0,34)C+(4xAWG26)C)C          10,010,0xdcommander
6FX_002-8QE04PURMAT98515149Câble prolongateur(4G0,34+(2x0,34)C+(4xAWG26)C)C          10,010,0xdcommander
NOUVEAU 6FX_002-8QE08PVCMAT97515132Câble prolongateur(4G0,75+(2x0,5)C+(4xAWG26)C)C          11,010,0xdcommander
6FX_002-8QE08PURMAT98515150Câble prolongateur(4G0,75+(2x0,5)C+(4xAWG26)C)C          11,010,0xdcommander

Câbles hybrides confectionnés selon les standards Siemens en OCC à gaine extérieure en PUR


Câbles servoconducteurs hybrides Siemens (câbles de base)

Référence fabricantMatériau de
la gaine		Référence igus®Type de câbleNombre de conducteurs et section nominale des conducteurs
[mm²]		Ø extérieur
[mm]		Rayon de courbure
6FX_002-8QN04PURMAT98515147Câble de base(4G0,34+(2x0,34)C+(4xAWG26)C)C          10,010,0xdcommander
6FX_002-8QN08PURMAT98515148Câble de base(4G0,75+(2x0,5)C+(4xAWG26)C)C          11,010,0xdcommander

Câbles servoconducteurs hybrides Siemens (câbles prolongateurs)

Référence fabricantMatériau de
la gaine		Référence igus®Type de câbleNombre de conducteurs et section nominale des conducteurs
[mm²]		Ø extérieur
[mm]		Rayon de courbure
6FX_002-8QE04PURMAT98515149Câble prolongateur(4G0,34+(2x0,34)C+(4xAWG26)C)C          10,010,0xdcommander
6FX_002-8QE08PURMAT98515150Câble prolongateur(4G0,75+(2x0,5)C+(4xAWG26)C)C          11,010,0xdcommander

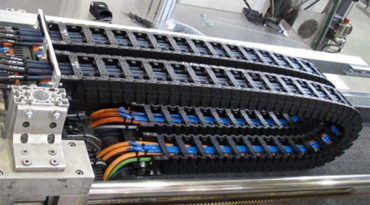

Câbles igus dans un test de charge

Quels avantages offrent les câbles hybrides confectionnés ?

Tous les câbles readycable bénéficient de la garantie chainflex de 36 mois

Nous nous concentrons exclusivement sur une utilisation très dynamique dans les chaînes porte-câbles, comme c'est le cas pour tous les câbles chainflex. De ce fait, les matériaux choisis pour l'isolation et la gaine ainsi que tout le travail d'usinage ont une qualité nettement plus élevée que pour les câbles normaux. Ces structures, testées dans notre propre laboratoire de tests de 3.800 m², doivent toujours effectuer plusieurs millions de cycles de test. Nos câbles ont une structure d'ensemble différente  de ce que l'on trouve  sur le marché normal. Pour les câbles hybrides, la qualité du blindage revêt une très grande importance.

Tout savoir sur le plus grand laboratoire de tests du monde dans ce secteur

Trouver le câble confectionné qui convient

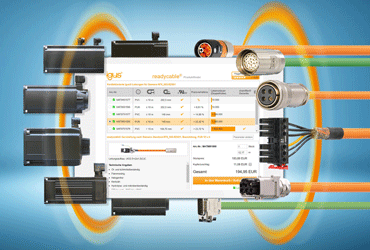

Bosch Rexroth L'outil de recherche de readycable : calcul direct de la durée de vie de tous les câbles confectionnés.


Cliquer ici

Câbles au mètre en technologie hybride

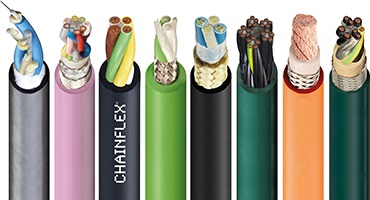

Gamme chainflex® Les câbles chainflex sont des câbles non confectionnés pour les applications en mouvement dans les chaînes porte-câbles ou pour les applications robotiques, peu sujets aux défaillances et avec une garantie de 36 mois. Vous trouverez de nombreux câbles hybrides non confectionnés, au mètre, dans la gamme catalogue.
Câbles chainflex

Guidages de l’énergie prêts à l’emploi

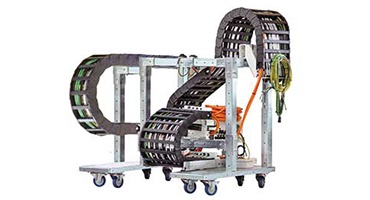

Confectionnement readychain Avec nos systèmes readychain, nous fournissons des systèmes de chaînes porte-câbles sur mesure, préconfectionnés, qui n’ont plus qu’à être installés sur place. Ce système permet de réduire considérablement les coûts de process. Vous pouvez donc vous concentrer sur vos compétences clés.
Plus d’informations sur readychain
