Chaînes porte-câbles à faibles vibrations de la série E4Q dans des fraiseuses DMF 200|8

La société DMG MORI développe et produit des fraiseuses à cinq axes, notamment pour l'industrie automobile et aéronautique. L'une des dernières innovations de la société est la DMF 200|8, une machine à montant mobile. Cette machine permet d'usiner des pièces aux géométries très complexes, telles que des composants structurels pour avions. La machine séduit par ses vitesses de fraisage pouvant atteindre 20 000 tours par minute, et ce avec une précision maximale de l'ordre du micromètre. L'un des défis à relever : acheminer les câbles et les tuyaux de manière à éviter toute vibration. En effet, même de légères secousses peuvent contribuer à la formation d'ondulations à la surface de la pièce.

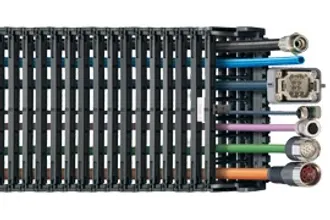

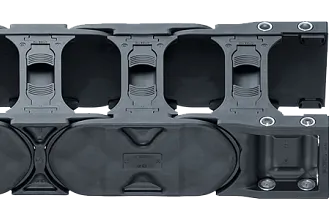

Afin de garantir un guidage sûr et sans vibrations des câbles et des tuyaux dans les fraiseuses DMF 200|8, DMG MORI a opté pour la série de chaînes porte-câbles E4Q 741, une nouvelle chaîne porte-câbles qui permet de longs déplacements en porte-à-vide dans les machines-outils du monde entier. La chaîne porte-câbles E4Q guide les câbles et les tuyaux pour l'énergie, l'hydraulique, la pneumatique et la lubrification le long de l'axe X (2 000 mm), de l'axe Y (800 mm) et de l'axe Z (850 mm). Par rapport à la série précédente E4.1, le poids de la chaîne porte-câbles E4Q a été réduit de 10 %. Les contours moulés et les freins de démarrage intégrés dans le système de butée des maillons de la chaîne réduisent le bruit et les vibrations et assurent un démarrage et un freinage en douceur du système de guidage d'énergie. Les chaînes porte-câbles de la série E4Q sont non seulement silencieuses et peu vibrantes, mais aussi durables et faciles à entretenir. DMG MORI a également fait appel au service readychain. Les experts d'igus remplissent les chaînes porte-câbles avec des câbles et des tuyaux hautement flexibles et construisent un agencement intérieur à l'aide de séparateurs et de plateaux qui garantit que le contenu ne frotte pas les uns contre les autres pendant le mouvement et ne s'use pas prématurément. En cas de maintenance, la chaîne porte-câbles peut également être facilement remplie de nouveaux câbles, car elle est dotée de languettes d'ouverture qui peuvent être ouvertes sans outils.
