Guidelite - Réaliser des déplacements jusqu'à 150 m rapidement et à moindre coût

Comme système modulaire pour les longues courses, surtout pour les applications lentes avec un faible nombre de cycles. Le brin inférieur de la chaîne d'énergie est guidé dans deux rails de guidage en forme de L en plastique renforcé de fibres de verre. Le brin supérieur de la chaîne est partiellement guidé par des équerres de guidage qui sont montées à des intervalles d'un mètre. La largeur correcte peut être obtenue d'une part en clipsant des entretoises (version 01) entre les supports. Cela rend l'installation très simple, car il n'est plus nécessaire de procéder à des ajustements. D'autre part, pour une gamme de largeurs plus importante, il est possible de fixer les équerres de guidage sur un profilé en C (version 02).

Goulotte de guidage guidelite
  • Résistant à la corrosion : Entièrement en composants plastiques
  • Économique : Disponible en tant que système modulaire avec chaîne d'énergie
  • Gain de temps : Montage facile et rapide
  • 2 versions de kits de montage :
  1. Avec entretoise pour une largeur définie ou avec
  2. profilé en C pour une gamme de largeurs plus importante
  • Gain de temps grâce à un montage rapide
  • Très léger grâce aux composants en plastique et plus silencieux que les couloirs de guidage en métal
  • Peu coûteux
  • Résistant à la corrosion
  • Fonctionnement en glissement : vitesse max. 1 m/s
  • Fonctionnement en porte-à-faux (guidelite comme gouttière de dérivation) : vitesse max. 5 m/s, des vitesses plus élevées ne sont pas exclues, nous consulter si nécessaire.
  • Système modulaire, disponible en stock

Secteurs industriels et applications typiques

  • Chariots d'arrosage (arrosage de plantes en pot)
  • Pour les applications à faible nombre de cycles, faible vitesse et charge supplémentaire
  • Comme gouttière de dérivation avantageuse pour les applications autoportantes

Pour les séries suivantes

Goulotte de guidage guidelite
Goulotte de guidage guidelite

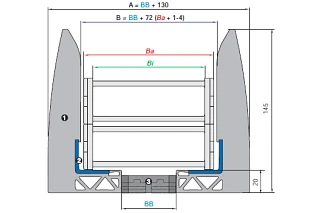

Composants - Version 01

  • Equerre de guidage
  • Plastique Rail de guidage
  • Entretoise, à clipser

Ba = largeur extérieure
Bi = largeur intérieure
BB = longueur de l'entretoise
A = distance extérieure angulaire
B = distance intérieure angulaire
(la dimension B doit toujours être de 1 à 4 mm
plus grande que Ba de la chaîne porte-câbles !)

E2/000E4.1
2500E4.21
2700E4.28
3500E4.32

guidlite | Version 01

Description Référence
Kit de montage avec entretoise pour une largeur fixe comprenant 9GL.64.50.450.XX
2 x équerre de guidage + 1 x entretoise (XX = indice de largeur de l'entretoise)
Jeu de rails de guidage (gauche et droite) 9GL.64.30.2000
dans la longueur indiquée (standard : 2000 mm)
Module d'alimentation qui descend le brin supérieur de la chaîne d'énergie, 2000 mm 9GL.64.80.Serie.450.XX
Uniquement pour les chaînes d'énergie à rouleaux des séries 2700R et 3500R avec alimentation centrale (XX = indice de largeur de l'entretoise)
Compléter l'art. No avec l'indice de largeur XX indiqué dans le tableau à droite. Exemple : 9GL.64.50.450.05

Principes d'alimentation

Goulotte de guidage guidelite

Le principe de l'alimentation finale est recommandé pour toutes les chaînes électroniques® en relation avec guidelite.

Goulotte de guidage guidelite

Principe d'alimentation centrale uniquement pour les chaînes électroniques à rouleaux des séries 2700R et 3500R.
Veuillez utiliser le module d'alimentation, 9GL.64.80. Série.450.XX, qui fait descendre le brin supérieur de la chaîne électronique.

Pour les séries suivantes

Goulotte de guidage guidelite
Goulotte de guidage guidelite

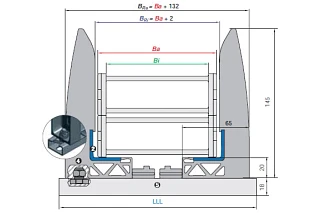

Composants - Version 02

  • Equerre de guidage
  • Rail de guidage en plastique
  • Kit de vis M8
  • Profilé en C

Ba = largeur extérieure
Bi = largeur intérieure
BRA = distance extérieure angulaire
BRi = distance intérieure angulaire
BRi = Ba + 2
LLL= longueur du profilé C

E2/000E4.1
1500E4.21
2500E4.28
2700E4.32
3500

guidlite | Version 01

Description Référence
Kit de montage avec profilés en C comprenant 9GL.64.50.LLL
de 2 x équerre de guidage + 1 x profilé en C + kits de vis M8 (LLL = longueur du profilé C)
Jeu de rails de guidage (droite et gauche) 9GL.64.30.2000
dans la longueur indiquée (standard : 2000 mm)
Module d'alimentation qui fait descendre le brin supérieur de la chaîne électrique, 2000 mm, 9GL.64.80.Série.LLL
Uniquement pour les chaînes d'énergie à rouleaux des séries 2700R et 3500R avec alimentation centrale (LLL = longueur du profilé C)
Compléter l'art. N° avec la longueur du profilé en C LLL indiquée dans le tableau à droite. Exemple : 9GL.64.50.175

Principes d'alimentation

Principes d'alimentation

Goulotte de guidage guidelite

Le principe de l'alimentation finale est recommandé pour toutes les chaînes d'énergie en relation avec guidelite.

Goulotte de guidage guidelite

Principe de l'alimentation centrale uniquement pour les chaînes porte-câbles à rouleaux des séries 2700R et 3500R.
Veuillez utiliser le module d'alimentation, 9GL.64.80. série.LLL, qui fait descendre le brin supérieur de la chaîne énergétique.
