Goulotte de guidage guidefast

Guidage de l'énergie économique pour montants de grues et ponts roulants

Goulotte de guidage guidefast

Montage rapide en tant que solution modulaire :
Le caniveau guidefast est fixé latéralement à la poutre de la grue. Cela permet de renoncer au soudage de consoles lors du montage sur les poutres de grue, par exemple. Les temps de montage sont très courts, car il suffit d'accrocher le rail de guidage dans les supports préalablement fixés et de le fixer ensuite avec les blocs de serrage. Le petit nombre de composants différents et la largeur fixe du caniveau contribuent également à la simplicité du montage.

  1. Fixation rapide et simple à l'aide de blocs de serrage
  2. Caniveau en acier monobloc de 2 m de longueur standard
  3. Résistant à l'usure : glissière pour alimentation centrale
  4. Les joints du caniveau sont reliés par des clips, donc pas de bords de cisaillement
  5. Astucieux : 2 versions de supports avec décharge de traction intégrée
Demandez maintenant guidefast
  • Economise jusqu'à 80% de temps de montage par rapport aux systèmes de guidage traditionnels
  • S'adapte à presque tous les supports de grue standard
  • 2 versions Support avec décharge de traction intégrée, pour la pose fixe de câbles sur la poutre de grue ± 5mm de tolérance verticale des supports
  • Pour la longueur de gouttière standard de 2,0 m - avec ou sans glissière
  • Utilisable pour toute application à montage latéral - pas seulement sur la grue
  • Montage facile grâce aux schémas de perçage préfabriqués des éléments de raccordement e-ketten®
  • Matériau standard : acier galvanisé. Également disponible en acier inoxydable. Matériau 1.4301 (AISI 304) ou noir poudré.
  • Conductibilité selon DIN EN 61537 : Standard avec connecteur spécial
  • Testé à long terme : Vibration, environnement, résistance

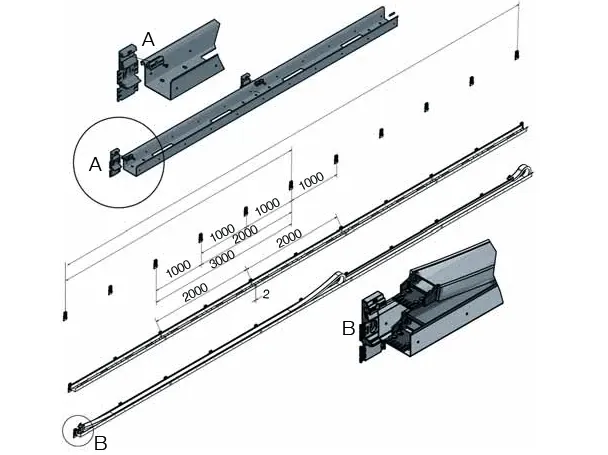

Composants - Jeu de supports
A - version 01 - support court
B - version 02 - support long
C - blocs de serrage, art. n° GF9.2.10

Ba = chaînes électroniques® Largeur extérieure
Bi = chaînes électroniques® largeur intérieure
ha = e-chaine® hauteur extérieure
BRi = largeur intérieure de la gouttière = BRi ≥ Ba + 4

2 versions : Support avec décharge de traction intégrée :
A - version 01 - support court
B - version 02 - support long

Goulotte de guidage guidefast
Goulotte de guidage guidefast

Goulotte de guidage guidefast

Composants - guidefast Set1. Profilé de caniveau, à 2 m
2. glissière en plastique, à 2 m, en option
3. clip, art. n° 908.467

Goulotte de guidage guidefast

Goulotte de guidage

  • Longueur standard : 2.000mm
  • Matériau standard : acier galvanisé
  • Chaque élément possède une ouverture pour l'introduction des câbles
  • Une version avec glissières installées est également disponible.
  • Numéro d'article différent selon la taille - veuillez consulter le tableau ci-dessous
RéférencePour chaîne électroniqueavec ou sans glissièreLargeur intérieure Caniveau BRi [mm]A [mm]B [mm]
GF91.30.025.2000 1500.025.RRR.0 | E2.21.025.RRR.0 sans bande de glissement 42,56181
GF91.30.050.2000 1500.050.RRR.0 | E2.21.050.RRR.0sans bande de glissement 67,561106
GF92.30.03.2000E2.26.038.RRR.0 | 2500.03.RRR.0 sans bande de glissement 587597
GF92.30.05.2000 E2.26.057.RRR.0 | 2500.05.RRR.0 sans bande de glissement 7775115,5
GF92.30.07.2000E2.26.077.RRR.0 | 2500.07.RRR.0 sans bande de glissement 9775135,5
GF92.30.09.2000 2500.09.RRR.0 | E2.26.089.RRR.0 sans bande de glissement 10975148
GF92.30.10.20002500.10.RRR.0 | E2.26.103.RRR.0 sans bande de glissement 12375161,5
GF95.30.05.2000E2.38.050.RRR.0 | 2700.05.RRR.0 sans bande de glissement 70105108,5
GF95.30.07.2000E2.38.075.RRR.0 | 2700.07.RRR.0 sans bande de glissement 95105133,5
GF95.30.10.2000E2.38.100.RRR.0 | 2700.10.RRR.0 sans bande de glissement 120105158,5
GF91.31.025.2000 1500.025.RRR.0 | E2.21.025.RRR.0 avec glissière 42,56181
GF91.31.050.2000 1500.050.RRR.0 | E2.21.050.RRR.0 avec glissière 67,5 61106
GF92.31.03.2000 E2.26.038.RRR.0 | 2500.03.RRR.0 avec glissière 587597
GF92.31.05.2000 E2.26.057.RRR.0 | 2500.05.RRR.0 avec glissière 7775115,5
GF92.31.07.2000 E2.26.077.RRR.0 | 2500.07.RRR.0 avec glissière 9775135,5
GF92.31.09.20002500.09.RRR.0 | E2.26.089.RRR.0 avec glissière 10975148
GF92.31.10.2000 2500.10.RRR.0 | E2.26.103.RRR.0 avec glissière 12375161,5
GF95.31.05.2000E2.38.050.RRR.0 | 2700.05.RRR.0 avec glissière 70105108,5
GF95.31.07.2000 E2.38.075.RRR.0 | 2700.07.RRR.0 avec glissière 95105133,5
GF95.31.10.2000 E2.38.100.RRR.0 | 2700.10.RRR.0 avec glissière 120105158,5

Goulotte de guidage guidefast
guidefast Haler court

Support version courte

  • Livré avec bornier et vis
  • Bornier disponible avec conductivité selon DIN EN 61537 : Standard
  • Moins de possibilités de fixation pour les câbles fixes, donc moins encombrant que la version longue
  • Distance de support standard : 1 support par mètre
Référence
GF9.2.12 guidefast, support version courte - Bloc de serrage standard
GF9.2.12.CD guidefast, support version courte - bornier avec conductivité
guideast

Ajustable verticalement et horizontalement

Goulotte de guidage guidefast
guidefast Haler long

Support version longue

  • Livraison avec bornier et vis
  • Bornier disponible avec conductivité selon DIN EN 61537 : Standard
  • Possibilités de fixation extra nombreuses pour les câbles fixes
  • Distance de support standard : 1 support par mètre
Référence
GF9.2.11guidefast, support version longue - Bloc de serrage standard
GF9.2.11.CD guidefast, support version longue - bornier avec conductivité
Goulotte de guidage guidefast

Support avec serre-câbles intégrés pour le montage de câbles fixes sur la poutre de la grue.

Goulotte de guidage guidefast
Goulotte de guidage guidefast

Connecteur

  • Assure une liaison sans décrochement entre deux pièces de caniveau
  • Se fixe à l'aide d'un maillet en caoutchouc
  • Le connecteur est inclus dans la commande de la gouttière Guidefas >1000 mm.
Référence
908.467 guidefast, support version courte - Bloc de serrage standard
Goulotte de guidage guidefast
Goulotte de guidage guidefast

Montage rapide en quelques gestes - la gouttière guidefast.

Goulotte de guidage guidefast

Montage par goujon à souder ou vis/filet directement sur la poutre de la grue.
