Une gamme de câbles modulaire et de grande qualité vient d'être mise au point pour la chaîne porte-câbles e-loop. Ces câbles lui sont vraiment dédiés et garantissent une solidité maximale.
La chaîne e-loop est une solution destinée à toutes les applications suspendues opérant dans des milieux difficiles. Cette chaîne a été spécialement conçue et construite pour remplacer les boucles de service (également appelées ombilicaux) sur les équipements de forage. Elle est insensible aux chocs, garde un rayon de courbure donné et peut être ouverte sur toute sa longueur. Un soulagement des efforts de traction est assuré individuellement pour chaque câbles aux extrémités afin d'assurer la modularité lors des entretiens.
Les nouveaux câbles CFSPECIAL.5xx enfin disponibles dans le catalogue chainflex sont le complément indispensable de la chaîne e-loop . Ils permettent de réaliser de nouvelles économies de 35 % à l'achat d'un système complet venant du seul et même fournisseur, igus.
Câbles monoconducteurs :
Référence | Nombre de conducteurs et section nominale des conducteurs | Diamètre extérieur | Poids du cuivre | Poids | ||
---|---|---|---|---|---|---|
[mm²] | [mm] | [kg/km] | [kg/km] | |||
CFSPECIAL.572.700.01 | (1x70)C | sur demande | sur demande | sur demande | ![]() | |
CFSPECIAL.572.2400.01 | (1)C | 31,5 | 2581 | 2871 | ![]() | |
CFSPECIAL.572.3000.01 | (1)C | 34,0 | 3189 | 3553 | ![]() | |
CFSPECIAL.572.4000.01 | (1)C | 37,5 | 4269 | 4704 | ![]() |
Référence | Nombre de conducteurs et section nominale des conducteurs | Diamètre extérieur | Poids du cuivre | Poids | ||
---|---|---|---|---|---|---|
[mm²] | [mm] | [kg/km] | [kg/km] | |||
CFSPECIAL.532.15.08.02 | (8x(2x1,5)C)C | 30,0 | 513 | 1014 | ![]() | |
CFSPECIAL.532.15.16.02 | (16x(2)C)C | 36,5 | 979 | 1659 | ![]() | |
Référence | Nombre de conducteurs et section nominale des conducteurs | Diamètre extérieur | Poids du cuivre | Poids | ||
---|---|---|---|---|---|---|
[mm²] | [mm] | [kg/km] | [kg/km] | |||
CFSPECIAL.592.001 | (30G4,0+4x(2x2,5)C)C | 44,0 | 1750 | 2735 | ![]() | |
Le secteur pétrolier et gazier est un secteur difficile, notamment au niveau de l'exploration et de l'extraction, les activités dites upstream. Confrontés au prix du pétrole, les équipements doivent faire preuve d'une efficacité toujours plus élevée afin de se maintenir sur le marché. Le guidage de l'énergie dans la pièce maîtresse de l'équipement, le topdrive, a une part décisive dans cette efficacité. Sur les équipements moins récents, le guidage de l'énergie doit être aussi simple que possible à entretenir tout en étant rentable. Sur les nouveaux équipements, le guidage de l'énergie doit être à la hauteur du degré d'automatisation de l'équipement, dicté par le facteur temps.

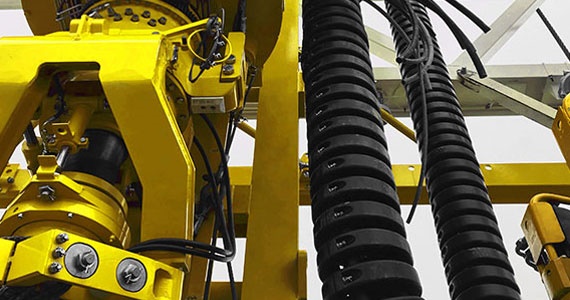

C'est pour guider les câbles de manière sûre dans les applications suspendues que la société igus a conçu e-loop comme alternative aux boucles de service (ombilicaux). Le produit idéal pour les applications tridimensionnelles. e-loop associe les avantages d'une chaîne porte-câbles en polymères à ceux d'un câble très résistant à la traction. Les forces de traction sont absorbées par le câble de traction à l'intérieur de la chaîne et conduites dans les éléments de fixation et la structure. Ainsi, les câbles ne subissent aucune sollicitation en traction. La chaîne porte-câbles modulaire en polymère hautes performances permet d'avoir un rayon de courbure constant à tout moment et tient face aux vibrations et aux chocs.
Une chaîne e-loop est utilisée dans cette excavatrice à godets de la société Holcim (Deutschland) GmbH. Le système modulaire en polymère hautes performances permet d'avoir un rayon de courbure constant à tout moment et tient face aux vibrations et aux chocs. 4 heures ont suffi pour monter l'e-loop alors que le temps de montage prévu était de 8 heures.

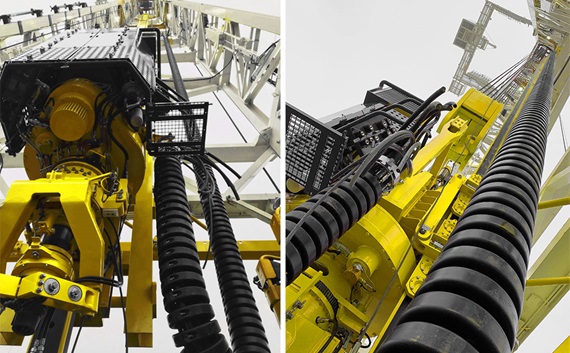

Un système de chaînes porte-câbles modulaire e-loop est utilisé dans une installation de forage dans le secteur pétrolier et gazier. Le recours au système igus e-loop a permis d'améliorer la durée de vie de l'équipement de forage et de réduire nettement les coûts. De plus, les câbles ne risquent plus de s'accrocher dans le mat.

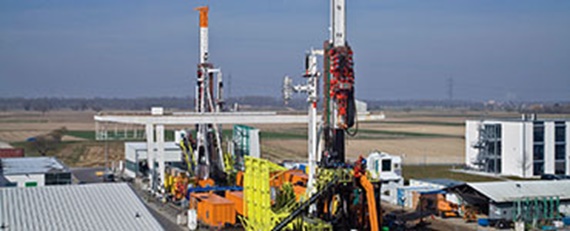

Saleté, eau salée, vibrations, températures extrêmes, fortes sollicitations mécaniques et risque d'explosion sont les problèmes les plus fréquents diminuant les performances des équipements de forage et des appareils destinés à l'extraction de pétrole et de gaz. Dans ces milieux où les arrêts sont coûteux, les chaînes porte-câbles igus ont les performances qu'il faut pour assurer une exploitation sans problème et sans interruption.

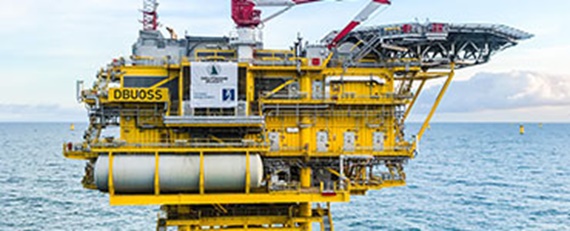

Les systèmes de chaînes porte-câbles et les paliers lisses igus sont déjà utilisés dans de nombreuses installations offshore, ils y ont fait leurs preuves et y font face à des conditions extrêmement difficiles. Ils assurent un guidage fiable de l'énergie dans les parcs éoliens, les navires de forage ou les plateformes de forage pétrolières. Les chaînes porte-câbles igus sont une solution sûre, légère et sans entretien tant pour les applications ultra dynamiques de manutention de tubes que pour le guidage de l'énergie sur les cantilevers.
Une solution nouvelle faisant figure d'alternative aux boucles de service sur les équipements de forage vertical offre une durée de vie nettement plus longue dans des conditions extrêmement hostiles.
Ce livre blanc traite les thèmes suivants :
Solutions sur mesure (en dehors de la gamme catalogue) pour les applications spéciales.
Nous vous offrons en toute bonne conscience une garantie de 36 mois sur nos câbles, étant en mesure de prédire de façon sûre la durée de vie de nos câbles en raison de l’expérience accumulée en 30 ans dans notre laboratoire de tests d’une superficie de 3.800 m² avec 700 tests effectués en parallèle.
Un seul fournisseur Jusqu'à 95 % de temps de confectionnement en moins
