  5. Instructions de montage triflex® R TRE

Instructions de montage à l'usage de chaînes porte-câbles triflex®

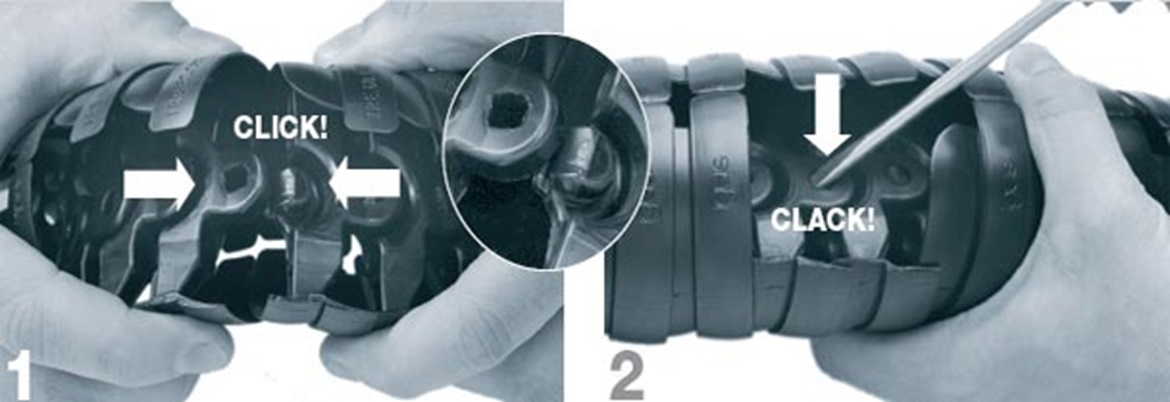

Assemblage : TRE.30 - TRE.40 - TRE.60 - TRE.70 - TRE.85 - TRE.100

Instructions de montage à l'usage de système triflex® R TRE Tenir triflex® R à la butée du rayon et presser la cuvette vers le haut dans la rotule bisautée Monter également la cuvette sur la rotule et l’enclencher (audible)

(Chaîne en coupe pour la démonstration)

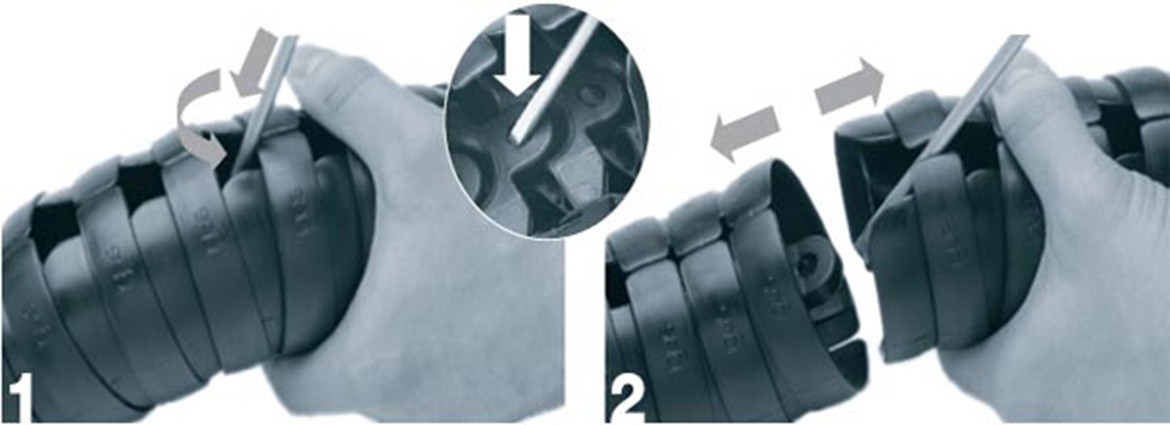

Séparation : TRE.70 - TRE.85 - TRE-100

Instructions de montage à l'usage de système triflex® R TRE Introduire un tournevis dans l’ouverture de la cuvette, par le haut, et faire levier vers le bas Tourner ensuite la chaîne dans le sens inverse des aiguilles d’une montre pour l’ouvrir

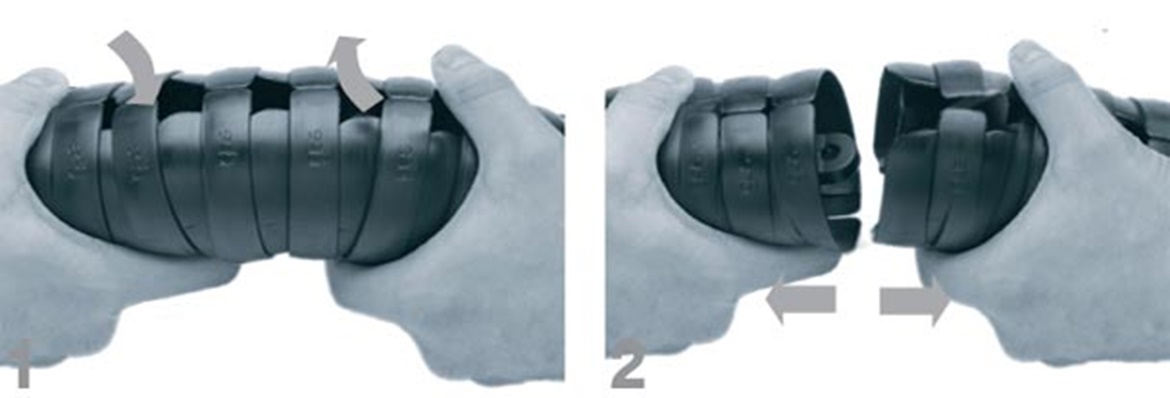

Séparation : TRE.30 - TRE.40 - TRE.60

Instructions de montage à l'usage de système triflex® R TRE Plier triflex® R dans le rayon et ouvrir en tournant dans le sens inverse des aiguilles d’une montre

Remplissage : TRE.30 - TRE.40 - TRE.60 - TRE.70 - TRE.85 - TRE.100

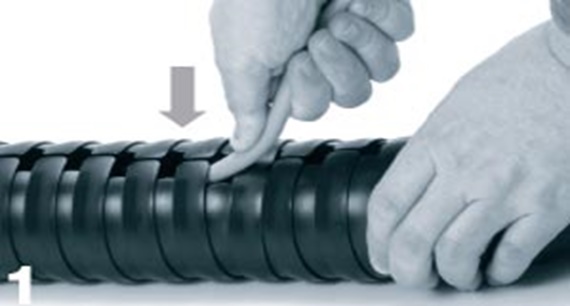

Instructions de montage à l'usage de système triflex® R TRE Remplissage très simple, il suffit d’enfoncer les câbles...

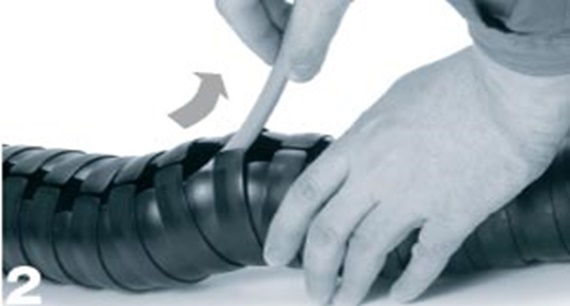

Instructions de montage à l'usage de système triflex® R TRE ... et de les extraire en tirant
