Des économies avec les filets ronds : caractéristiques techniques et gamme de produits [mm]

Toutes les vis dryspin® peuvent être usinées en fonction de vos spécifications. Veuillez les configurer en ligne ou nous envoyer votre plan. Nous vous soumettrons rapidement une offre.

Référence	Type de filet	d1 (-0,1)	d3 (-0,1)	P	L maxi	Poids [kg]	Nombre de filets	Angle de pas [°]

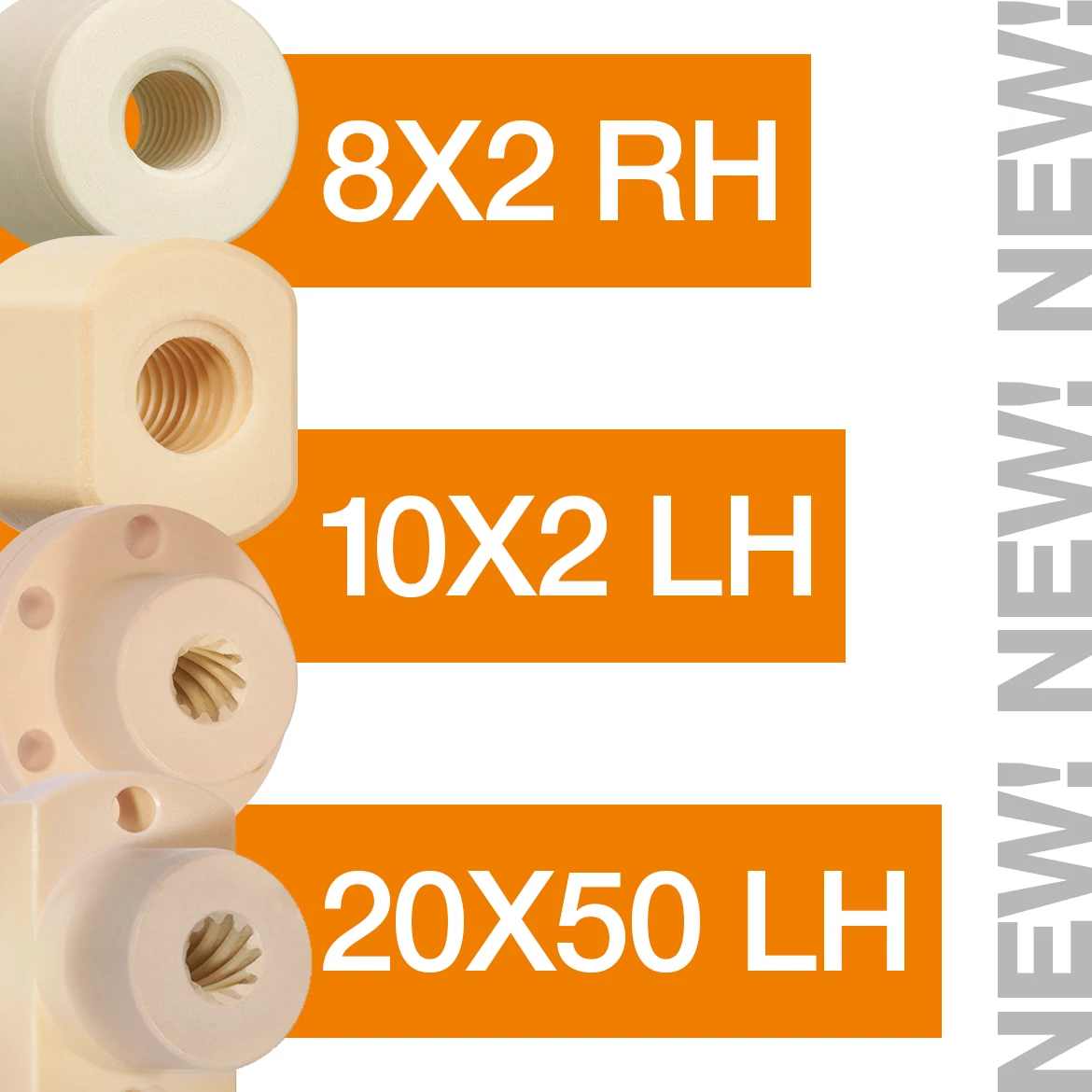

DST-LS-8x2-R-□-ES	DS8x2	8	5,80 (-0,05)	2	1.000	0,40	1	4,55
DST-LS-10x2-L-□-ES	DS10x2	10	7,87	2	3.000	0,62	1	3,64
DST-LS-20x50-L-□-ES	DS20x50	20	15,6	50	3.000	2,48	8	38,51

□ = Longueur au choix

▲ Mouvement peu bruyant grâce à la forme arrondie des dents et durée de vie allongée grâce à l'asymétrie
▼ Jusqu'à 30 % de durée de vie en plus grâce à l'asymétrie du filet
■  Séries de tests en cours dans le laboratoire de tests interne
●  Fonctionnement sans graisse et nettoyage simple grâce à de l'inox 304 résistant à la corrosion

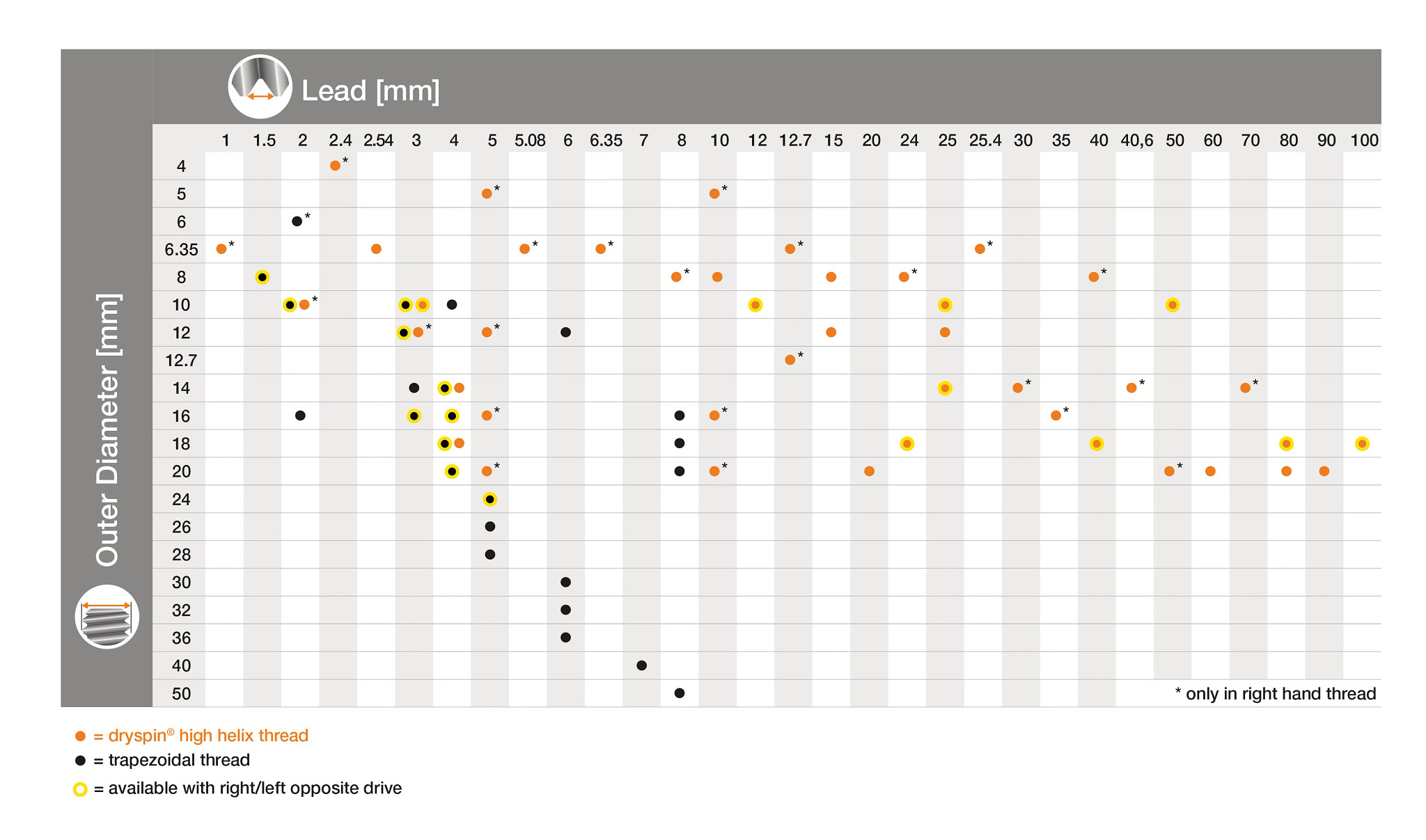

Vue d'ensemble des nouvelles tailles de vis dryspin®

Autres informations importantes :

Filets dryspin®

Fonctionnement plus régulier avec moins de vibrations – la vraie alternative aux filets trapézoïdaux

Qu'entend-on par entraînements à vis et que regroupent-ils ?
Les entraînements à vis sont un sous-groupe de la technologie d'entraînement et décrivent, en gros, la transformation récurrente d'un mouvement rotatif en un mouvement de translation, au sein de cycles réguliers. La technologie des filets dryspin® a été mise au point en 2014 par l'équipe de recherche entraînements à vis dryspin® puis brevetée. Les principaux critères en étaient l'augmentation de la durée de vie et l'amélioration de l'efficacité. La gamme de produits dryspin® englobe des vis à filet hélicoïdal et rond en inox ou en aluminium ainsi que les écrous correspondants en polymères hautes performances igus®. Ces produits sont disponibles avec des pas de 1 mm à 100 mm. Les filetages à géométrie dryspin® sont un élargissement des technologies à filet courantes (filet métrique, filet trapézoïdal). La technologie dryspin® offre de nombreux avantages que n'ont pas les filetages de forme traditionnelle.

Les avantages en détail :
Les filets hélicoïdaux ont un pas plus grand que les filets métriques ou trapézoïdaux. Un rotation de la vis génère ainsi une translation nettement plus grande. dryspin® offre donc un meilleur rendement grâce aux propriétés et aux formes adaptées à l'écrou en polymère et à la vis. On obtient ainsi des rendements pouvant atteindre 82 % et une durée de vie supérieure à celle des entraînements à vis en métal. La combinaison à un écrou à filet rond igus® permet d'avoir un mouvement propre et sec sans adhérence de poussière ni de saleté.

Nous l'avons testé !
Nos filetages à géométrie dryspin® sont une parfaite alternative aux filets trapézoïdaux conventionnels. Les propriétés et les formes de nos filetages dryspin® adaptées aux écrous en polymère iglidur® et aux vis garantissent les avantages déjà existants : tolérances de fabrication strictes, dents arrondies, angle de flanc optimisé et asymétrie optimisée par rapport à DIN 103 pour les écrous en polymère. Nos tailles DS10x2, DS10x3, DS12x3, DS14x4 et DS18x4 conviennent à un échange standard.

Tolérances de fabrication trois fois plus strictes
Les filets trapézoïdaux répondant à DIN103 (TR18x4) sont tolérés jusqu'à -0,3 mm dans le diamètre extérieur. Un jeu radial trop important peut entraîner des bruits et des vibrations désagréables. Notre technologie dryspin® garantit un écart maximal de -0,1 mm avec un même diamètre et un pas identique. Nous améliorons la tolérance du diamètre extérieur d'un facteur 3 et optimisons ainsi la fluidité et la précision, notamment aux vitesses de rotation élevées.

Mouvement sans bruit et sans vibrations et vitesses plus élevées grâce aux flancs de dents arrondis des filetages à géométrie dryspin®
Les flancs arrondis des dents et les tolérances de fabrication plus serrées des filetages à géométrie dryspin® permettent de réduire la surface de contact entre l'écrou et la vis, possible source de bruit. En effet, plus le contact entre deux surfaces en mouvement l’une contre l’autre est important et plus il y a une transmission d’oscillations se traduisant par des claquements ou des couinements. La nouvelle géométrie permet donc d'obtenir des vitesses de déplacement plus élevées sans générer de bruits désagréables.

Jusqu'à 30 % de durée de vie en plus grâce à l'asymétrie des filets
Les écarts plus grands entre les différents pas dryspin® permettent à la vis de s’adapter de manière idéale aux caractéristiques des polymères hautes performances sans graisse igus®. La part de polymère optimisé en termes tribologiques dans les pas peut être augmentée à raison du facteur 1,3. La présence accrue de matériau résistant à l'usure ainsi qu'un rendement plus élevé sont décisifs pour obtenir une durée de vie jusqu'à 5 fois plus élevée que celle des filets à géométrie standard.
