Câbles chainflex® en salle blanche

Les câbles utilisés dans les salles blanches sont très exigeants. Les composants en mouvement doivent être très résistants à l'usure, car toute contamination entraine des incidences négatives sur le produit et le process. Des incidences qui coûtent cher. Pour les éviter, il est fait appel à des flux d’air dans la salle qui éloignent des particules plus fines qu’un cheveu. L’utilisation de produits à faible usure, c’est-à-dire à faible teneur en particules, permet d’éviter d’avoir à retirer les particules, une opération complexe et chère.

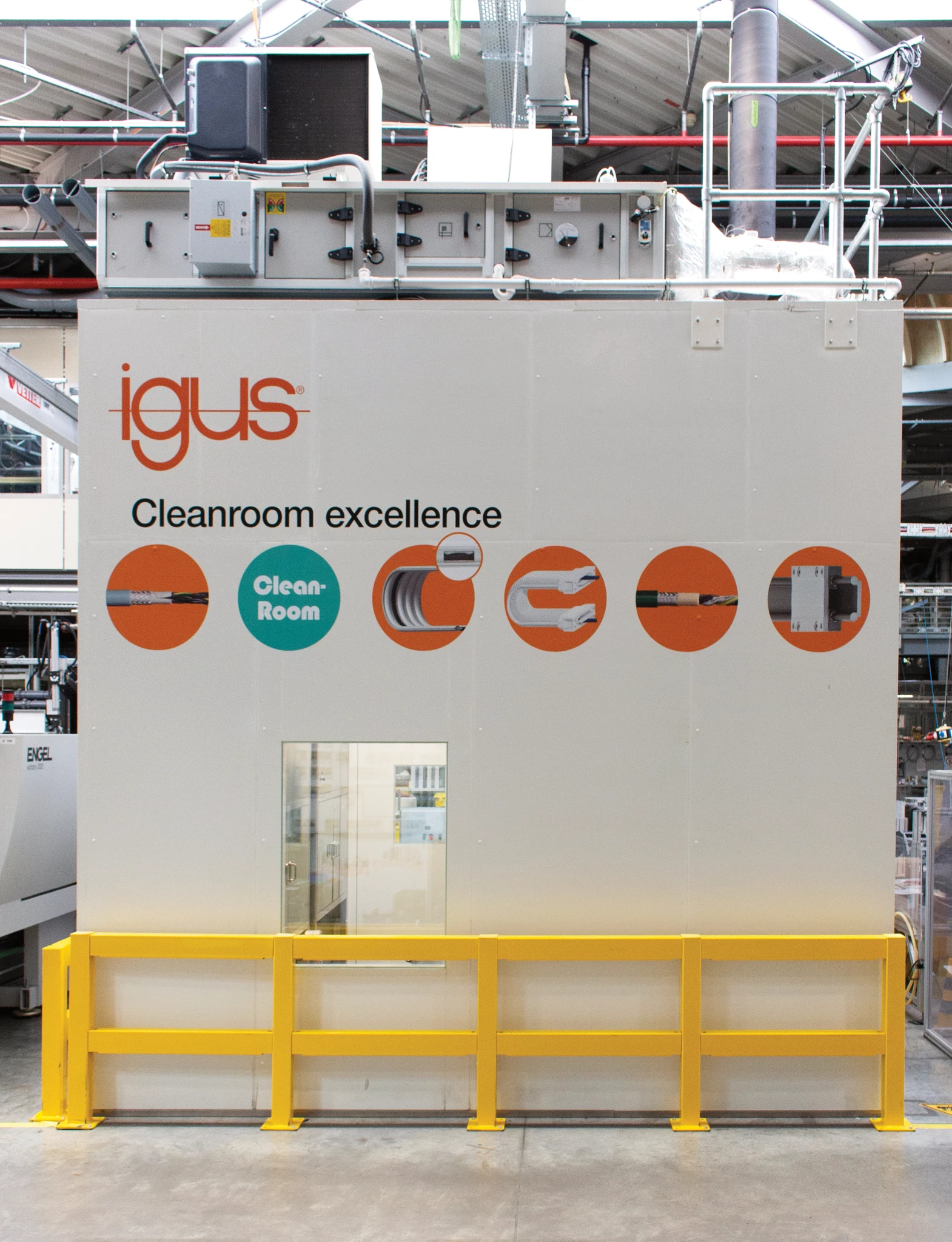

Nous mettons au point et testons nos produits polymère hautes performances dans notre propre laboratoire salle blanche avec le plus grand soin et afin de certifier qu’ils conviennent le mieux au salle blanche, ils sont soumis à d’autres tests par l’Institut Fraunhofer. Nous obtenons ainsi une gamme de produits contrôlés IPA avec la plus haute classification salle blanche (ISO classe 1).

Produits igus pour les salles blanches

Qu'est-ce qu'une salle blanche ? ?

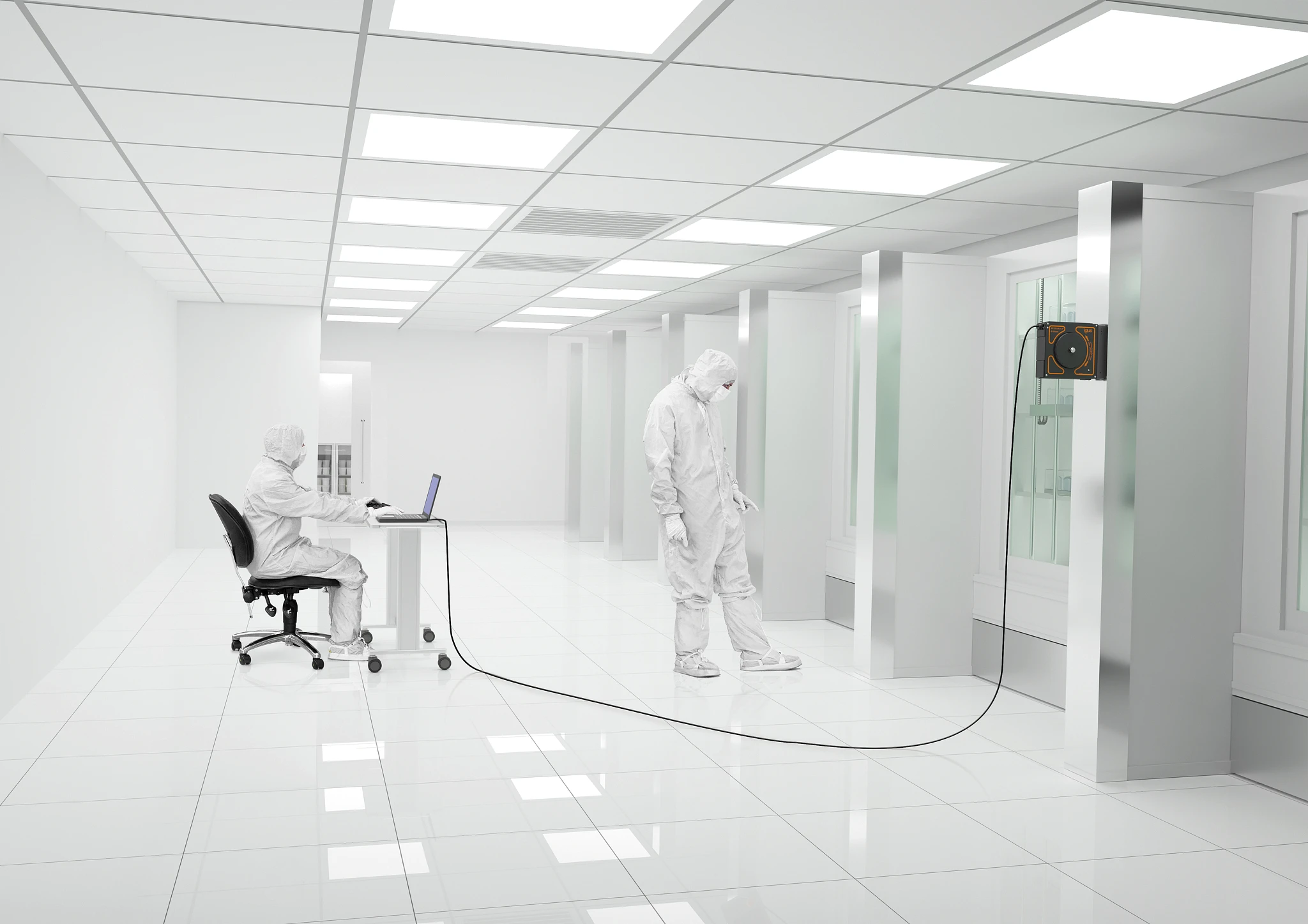

Qu’est-ce qu’une salle blanche ?
Le salle blanche est un espace clos dans lequel la concentration en particules aéroportées est maintenue à un niveau aussi bas que possible. On a besoin de salles blanches quand la fabrication de produits donnés est entravée par les particules flottant dans l’air. Les domaines les plus typiques en sont la fabrication de semi-conducteurs, la technique médicale, la technologie optique et laser ainsi que l’aéronautique, entre autres. Les produits de ces secteurs pourraient être contaminés par de toutes petites particules et rendus inutilisables. Le salle blanche est ici synonyme de production sûre.

Chaîne porte-câbles E6 pour salles blanches

Comment fonctionne la salle blanche ?
Pour qu’une pièce reste exempte de particules ou de germes, quelques mesures doivent être prises et la qualité de l’air ainsi que la température et l’humidité de l’air doivent être contrôlées en permanence. On ne peut entrer dans la salle blanche qu’avec une tenue de protection appropriée et après avoir passé un sas. Dans la salle même, des flux d’air et des filtres veillent à la pureté de l’air.

Quelles sont les spécifications pour les matériaux et les machines utilisés dans la salle blanche ?
Les matériaux et machines utilisés en salle blanche sont soumis à des exigences très strictes. Deux points sont particulièrement importants : 1. Le flux d’air régnant dans la salle ne doit pas être gêné, ou seulement très peu, par les appareils utilisés. 2. Les surfaces de tous les composants utilisés doivent présenter une grande résistance à l’abrasion.

Câbles chainflex®

Notre gamme de produits contient 1 084 câbles chainflex adaptés aux salles blanches. Ces câbles ont été certifiés par l’Institut IPA pour les salles blanches ISO Classe 1 ou 2. Nos câbles ont notamment été optimisés pour les flexions alternées et munis de gaines en matériaux très résistants à l’usure. Nous donnons des indications claires sur la tenue et garantissons* la durée de vie.
Des tuyaux pneumatiques et des câbles très variés avec IPA ISO classe 1 und 2 sont également disponibles prêts à raccorder, selon les standards Bosch Rexroth, Festo, Parker, Siemens et de nombreux autres fabricants.

* Différentes igus® chainflex® familles de câbles ont été certifiées ISO Classe 1 ou Classe 2 par l’Institut Fraunhofer IPA en vertu de la norme DIN EN ISO 14644-1 (rapports IG1303-640-1 et IG0704-400). Cela représente 1 084 câbles catalogue chainflex® avec matériau de gaine testé, 918 types avec IPA Classe 1 et 166 types avec IPA Classe 2.

Aller à la page des câbles pour salles blanches

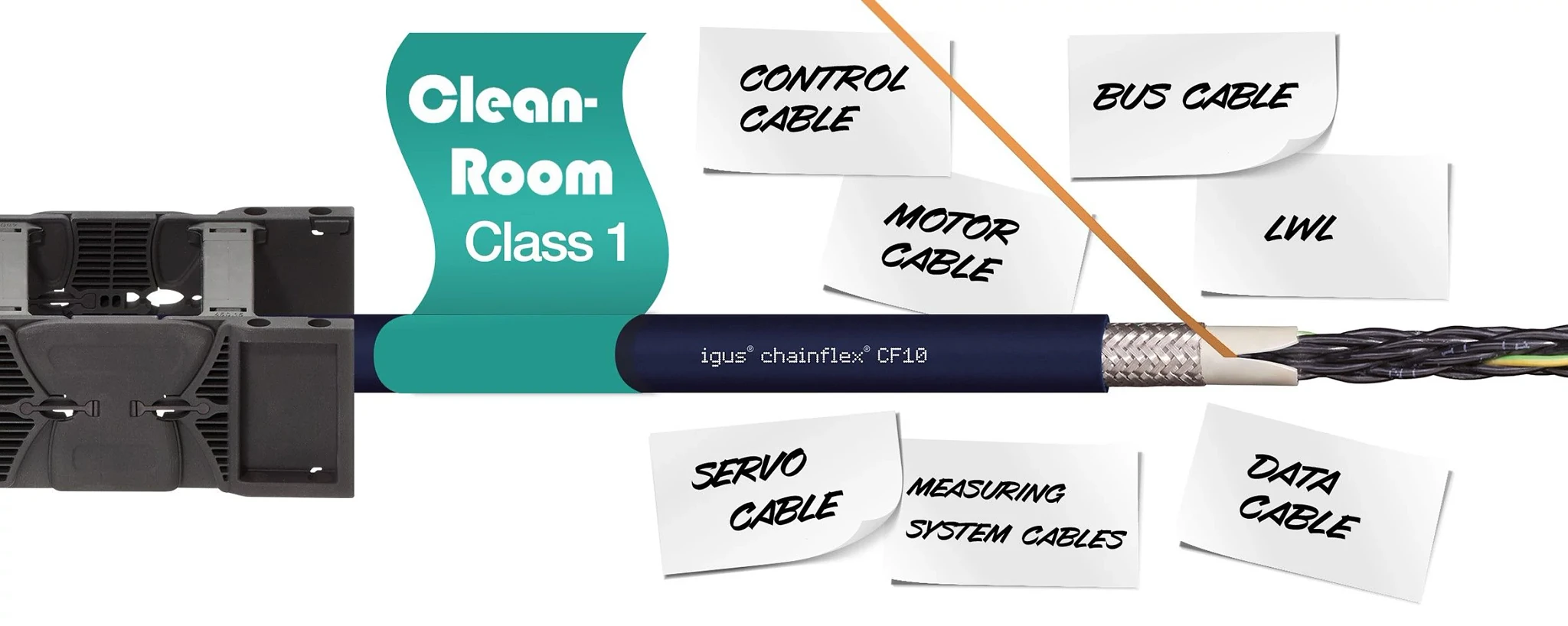

La salle blanche exige différents types de câbles (câbles de commandes, câbles de puissance pour moteurs, câbles bus, etc.). Tous ces câbles doivent fonctionner à la perfection dans des conditions de salle blanche et être conformes aux spécifications. En voici des exemples :

Secteur des semi-conducteurs

Secteur de l’affichage

Technique médicale

Imprimante 3D VIVECUBE Clean Precision de salle blanche

Guidages de l’énergie à longue durée de vie pour les systèmes de positionnement dans la fabrication électronique

Produits igus dans la salle blanche

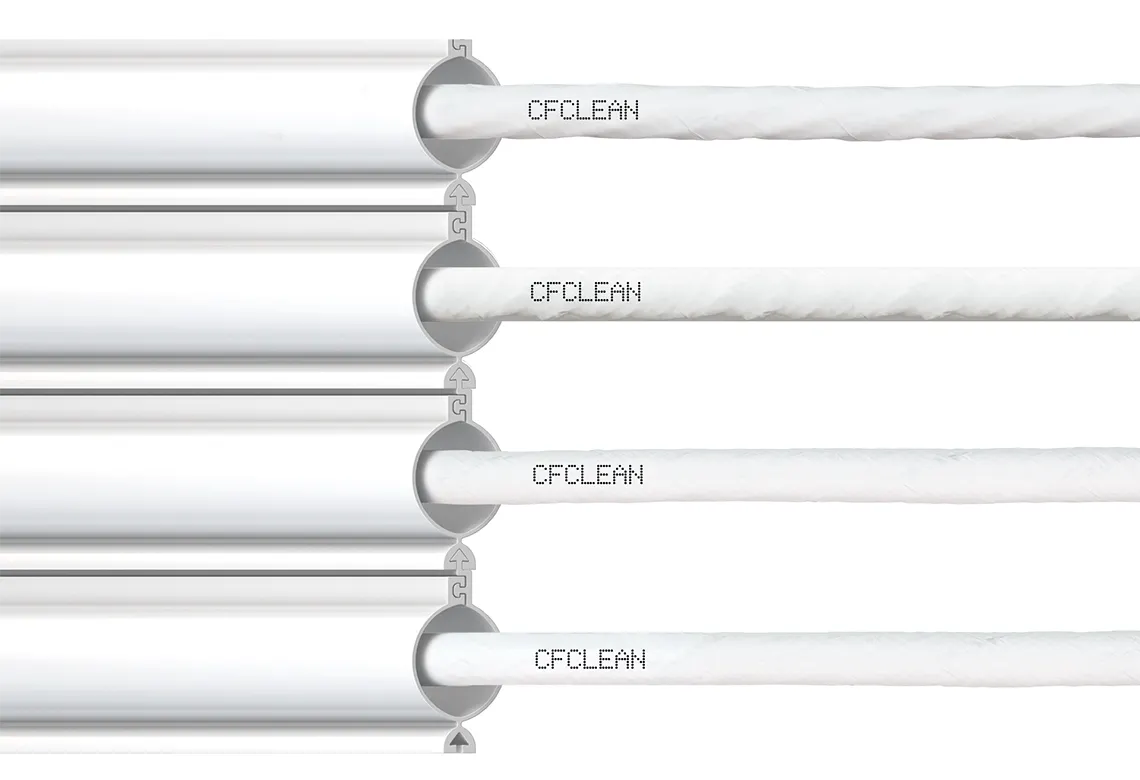

chainflex® CFCLEAN

Les avantages

Absence de déformation du système due à des gaines récalcitrantes
Faibles forces de rappel grâce à des structure du câble ultra souples, à des conducteurs spéciaux et à l’absence de gaine extérieure
chainflex® CFCLEAN adapté à l’application avec un gain de poids par rapport à des câbles courants allant jusqu’à 21 %
Section environ 16 % inférieure à celle des câbles gainés courants
Livrable à partir de 1m
Conducteur prototypes prêts en 48 à 72 heures
Toutes combinaisons courantes de fil/section : données, bus, commande, moteur – sur stock disponibles, jusqu’à 36 mois garantie*

*Le certificat liste les câbles suivants : CFCLEAN3.01.05.02 et CAPU. A.06.0. D’autres tests ne sont pas prévus pour le moment

Plus d'informations sur CFCLEAN

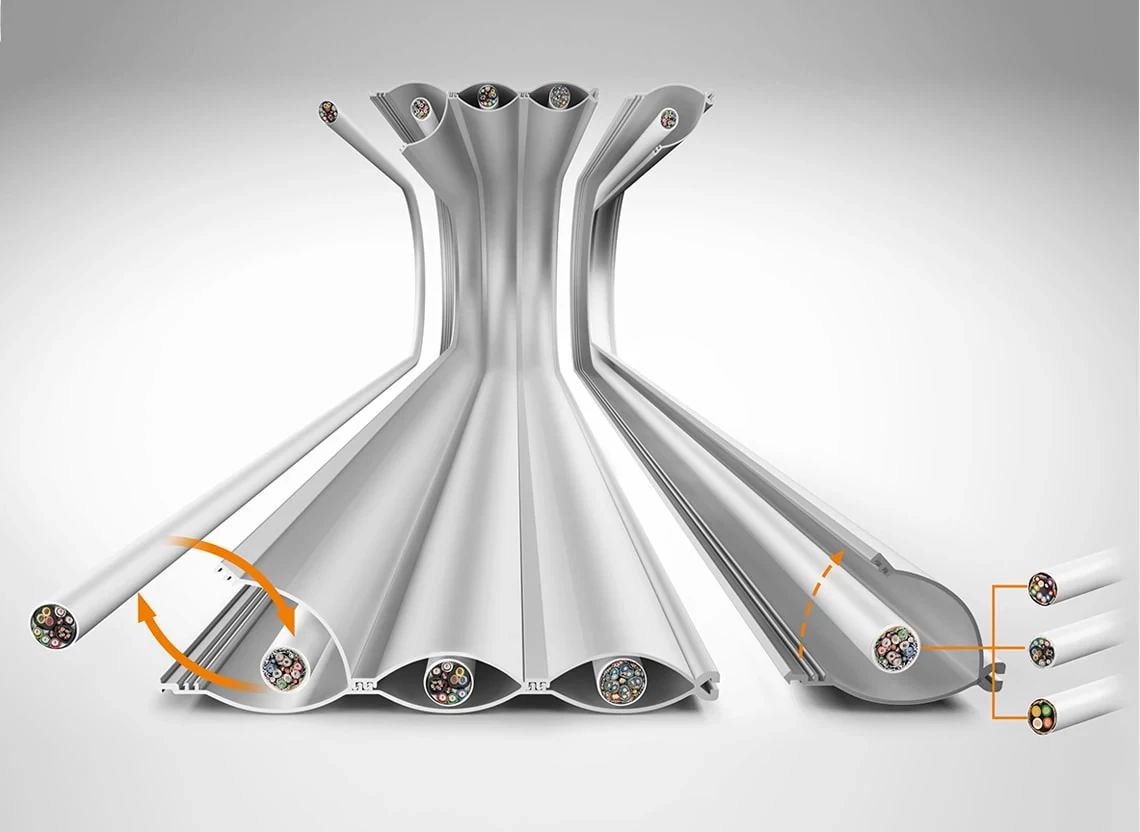

e-skin® flat

Combinés, e-skin® flat et CFCLEAN vont révolutionner l’efficacité globale de vos équipements et générer des rendements plus élevés des lignes de production tandis qu’ils offrent une modularité et ménagent les ressources.

Les avantages
Le principal avantage de l'e-skin® flat réside dans sa modularité et son entretien simple. Là où les solutions courantes sur le marché font appel à des câbles rubans de taille définie où les éléments toronnés sont soudés, le système de chaînes porte-câbles e-skin® flat mise sur des compartiments pouvant s’ouvrir. En quelques minutes seulement, des éléments toronnés chainflex® CFCLEAN souples avec ou sans connecteur, des chaînes de renfort, des tuyaux, etc. peuvent être échangés ou complétés.

Système très efficace en phase de prototypage
Disponibilité maximale grâce à l’échange simple d’éléments défectueux
Ménagement des ressources, seuls des éléments et non l’ensemble étant échangés en cas de détérioration

Plus d'informations sur e-skin® flat

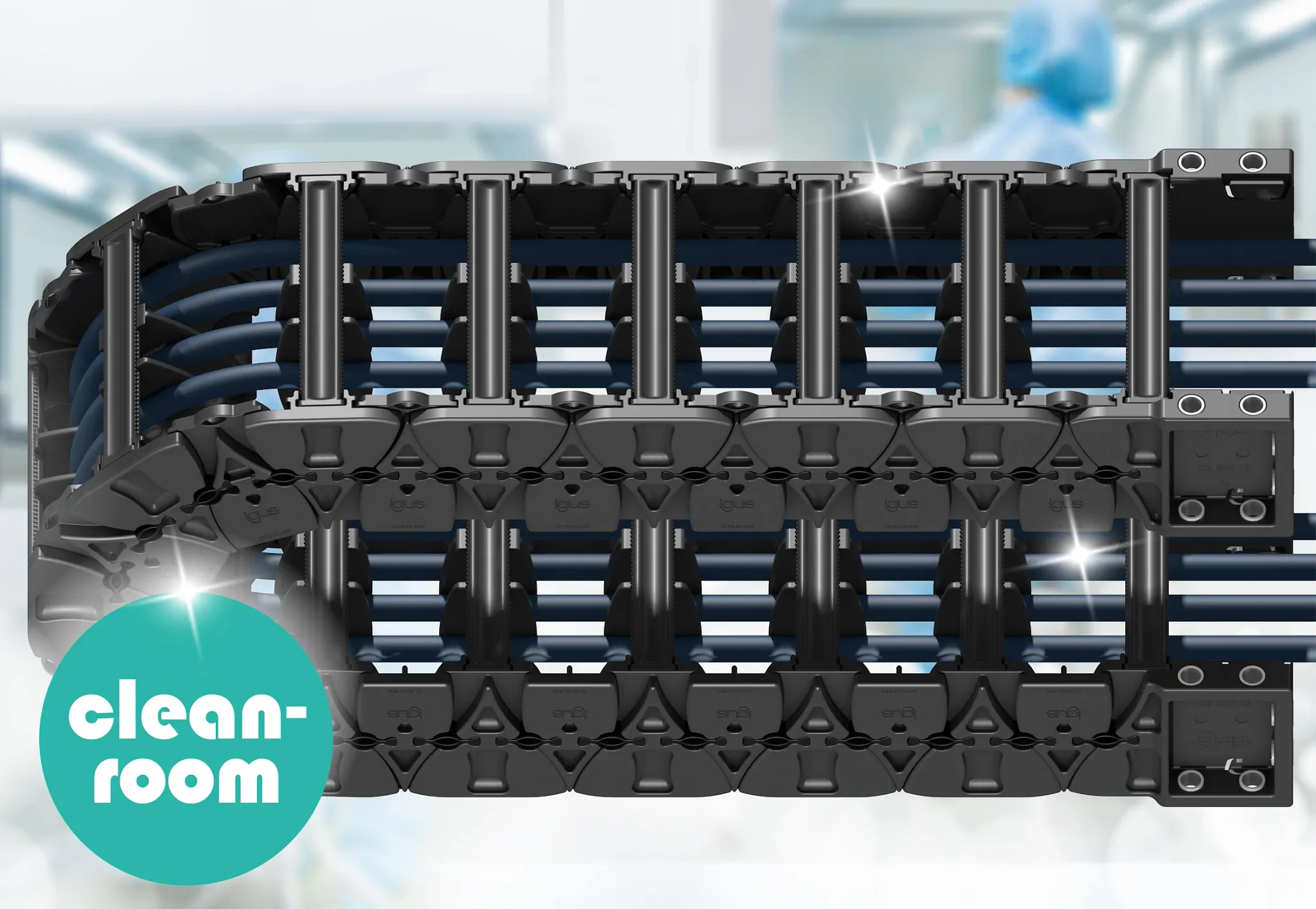

Chaîne porte-câbles série E6.1

C’est une chaîne E6.1 de nouvelle génération qui fait son entrée dans la salle blanche. La manipulation beaucoup simplifiée de la chaîne, l’accessibilité améliorée de l’intérieur et le poids réduit facilitent considérablement la montage. Notre chaîne E6.1 est bien entendu équipée de nos câbles ultra souples qui conviennent parfaitement aux applications salle blanche grâce à leur gaine extérieure résistant à l’usure.

Les avantages

Très faible niveau sonore grâce à de petits pas et à un « frein » dans le système de butée
(E61.29.070.055.0 à 1m/s = 32dB(A) selon le test igus interne n°4479)
Extrêmement peu de vibrations
Principe de raccordement à faible usure (pas de liaison téton-trou)
Presque pas d ́effet polygonal, et donc un déplacement bien « rond »
Intérieur lisse et sans arêtes pour de longues durée de vie de câbles et tuyaux
Série E61.29 : entretoises ouvrables des deux côtés par pivotement et amovibles dans la partie intérieure et rayon externe
Réduction du poids d’environ 30 % par rapport au système E6

Plus d'informations sur la E6.1

Autres produits adaptés aux salles blanches

Les applications utilisées dans la salle blanche peuvent être très variées. Voici des produits qui peuvent être utilisés :

Guidage linéaire drylin compatible salle blanche

Guidages linéaires
Dans le programme de nos guidages linéaires fonctionnant à sec, nous avons quatre modèles certifiés pour un emploi dans les salles blanches de classe ISO 6 à 3.

drylin pour applications en salle blanche

Couronne d'orientation PRT compatible salles blanches

Couronnes d'orientation
Les éléments de glissement en iglidur J de la PRT-04-100 ont des émissions de particules extrêmement faibles et permettent de ce fait une utilisation en salle blanche.

Plus d'informations sur la couronne d'orientation PRT-04
