Montage vertical, suspendu

Selon le principe du montage suspendu, nos chaînes porte-câbles permettent des déplacements, donc des hauteurs de montage, de plus de 100 mètres. Dans le domaine de la manutention en particulier, les chaînes porte-câbles permettent de regrouper les types de câbles les plus divers. L'utilisation d'une chaîne porte-câbles garantit que les câbles ne se coincent pas dans les éléments de rayonnage ou les palettes en saillie.


Hauteur d’élévation maxi	100 m
v maxi	20 m/s	dépend de la hauteur de levage et de la stabilité de la chaîne
a maximum	50 m/s2	dépend de la hauteur de levage et de la stabilité de la chaîne

Conseils de conception pour le type de mouvement suspendu

Conseils pour les chaînes porte-câbles suspendues

Dans les applications suspendues, les câbles en mouvement libre (pour l'énergie électrique, les signaux, l'hydraulique, la pneumatique...) posent souvent problème. Lors du déplacement de l'installation, les câbles entrent en vibration et peuvent heurter des composants de l'installation et, dans le pire des cas, se rompre.

C'est pourquoi on utilise ici des chaînes porte-câbles qui protègent à la fois les différents câbles et permettent un mouvement guidé des câbles regroupés.

Avec ces conseils, nous vous montrons ce à quoi vous devez faire attention dans le cas d'une application suspendue.

Télécharger les conseils de conception

Trois types de montage des applications verticales suspendues

Mouvement sans accélération transversale

Sans accélération transversale
Figure A : Les mouvements purement verticaux sans accélération transversale se passent généralement de guidage.

Mouvement avec accélération transversale

Avec accélération latérale
Figure B : Les accélérations transversales peuvent se produire dans 2 directions. Un guidage est nécessaire.

Avec accélération latérale
Figure C : Les accélérations transversales peuvent se produire dans 2 directions. Un guidage est nécessaire.

Mouvement sans accélération transversale
Si l'application prévoit un mouvement purement vertical sans accélération transversale, la chaîne porte-câbles peut être montée sans support latéral.

Mouvement avec accélération transversale
S'il y a en plus des accélérations transversales, il faut dans la plupart des cas procéder à un guidage latéral de la chaîne porte-câbles. Le guidage ne doit pas toujours être continu. Il doit cependant couvrir au moins la zone dans laquelle la chaîne porte-câbles pourrait osciller.
L'accélération latérale agit alors transversalement à la chaîne énergétique, où elle est plus stable. Dans le cas d'un guidage, il convient de choisir une chaîne porte-câbles avec précontrainte. Cela garantit que la chaîne porte-câbles est pressée dans la rainure de guidage.

Dans la mesure du possible, la chaîne porte-câbles devrait être montée comme indiqué sur l'illustration B.

Utilisation sans prétension pour les applications suspendues avec peu de place

Une chaîne porte-câbles normale avec précontrainte de chez nous est adaptée à une utilisation en suspension si l'espace disponible est suffisant. La précontrainte contribue à un fonctionnement silencieux de la chaîne porte-câbles, mais nécessite un peu plus de place en raison de son aspect légèrement bombé. S'il n'y a pas de place - comme c'est souvent le cas pour le convoyage de rayonnages dans des allées étroites - la chaîne porte-câbles doit être commandée sans précontrainte. Nous proposons de nombreuses versions NC sans précontrainte. NC signifie No Camber, en anglais, sans précontrainte.

Exemple de commande : E4.32.10.175.0.NC

Réalisé dans la pratique et éprouvé 100.000 fois

Installations de la technique des boissons

Notre système E4.1 est utilisé comme mouvement suspendu dans les installations de la technique des boissons de la société Beyer Maschinenbau GmbH.

Plus d'informations

Tige rétractable

Le système E4.1 de la série E4.80 pré-confectionné avec des conduites peut être utilisé en porte-à-faux, tourné latéralement, debout ou suspendu et peut supporter des poids de remplissage allant jusqu'à 80 kg/m pour une course allant jusqu'à 400 m, ce qui le rend particulièrement attractif pour les conduites lourdes et larges.

Transstockeurs

La société SIVAplan GmbH & Co. KG a décidé d'utiliser notre guidelok slimline P dans des transstockeurs. Elle est légère, économique, silencieuse et a un temps de montage court.

Plus d'informations

Installation de forage

Pour une entreprise canadienne de forage pétrolier, notre solution de chaîne d'énergie e-loop® garantit aujourd'hui que le Top Drive, qui enfonce et retire les tiges de forage dans le sol, est alimenté en énergie et en signaux de manière sûre et fiable, même après de fortes tempêtes.

Plus d'informations

Nos best-sellers pour les applications suspendues

Guidelok vertical
Chaîne porte-câbles spécialement conçue pour les applications verticales et les transstockeurs.

Produit

Système E4.1
Système modulaire très stable pour presque toutes les applications.

Produit

Système E2/000
Montage rapide, prix économique.

Produit

Le bon élément de raccordement pour le type de mouvement suspendu

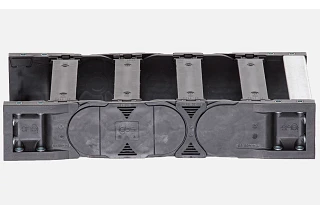

Eléments de raccordement rigides pour type de mouvement suspendu

Les éléments de raccordement rigides sont utilisés pour les applications verticales et suspendues - dans ce cas, une liaison rigide est créée entre le premier maillon de la chaîne et l'élément de raccordement, ce qui évite le pivotement de la chaîne d'énergie. Un vissage supplémentaire est également possible pour les applications fortement sollicitées.

En savoir plus sur les éléments de connexion
