Pose de câbles et tuyaux dans des chaînes porte-câbles

Pour câbles électriques ronds

1. Les câbles doivent être posés sans torsion. Les tourets ou les couronnes ne doivent pas être déroulés debout. Les câbles chainflex peuvent être posés directement. Il nest pas nécessaire de les étendre ou de les dérouler avant la montage.
2. Les câbles doivent être posés de sorte à ce que chaque câble puisse se déplacer
3. librement dans le sens longitudinal. Les câbles doivent pouvoir se déplacer librement dans le rayon. Ce point doit être vérifié quand le brin supérieur a atteint la plus grande longueur libre.

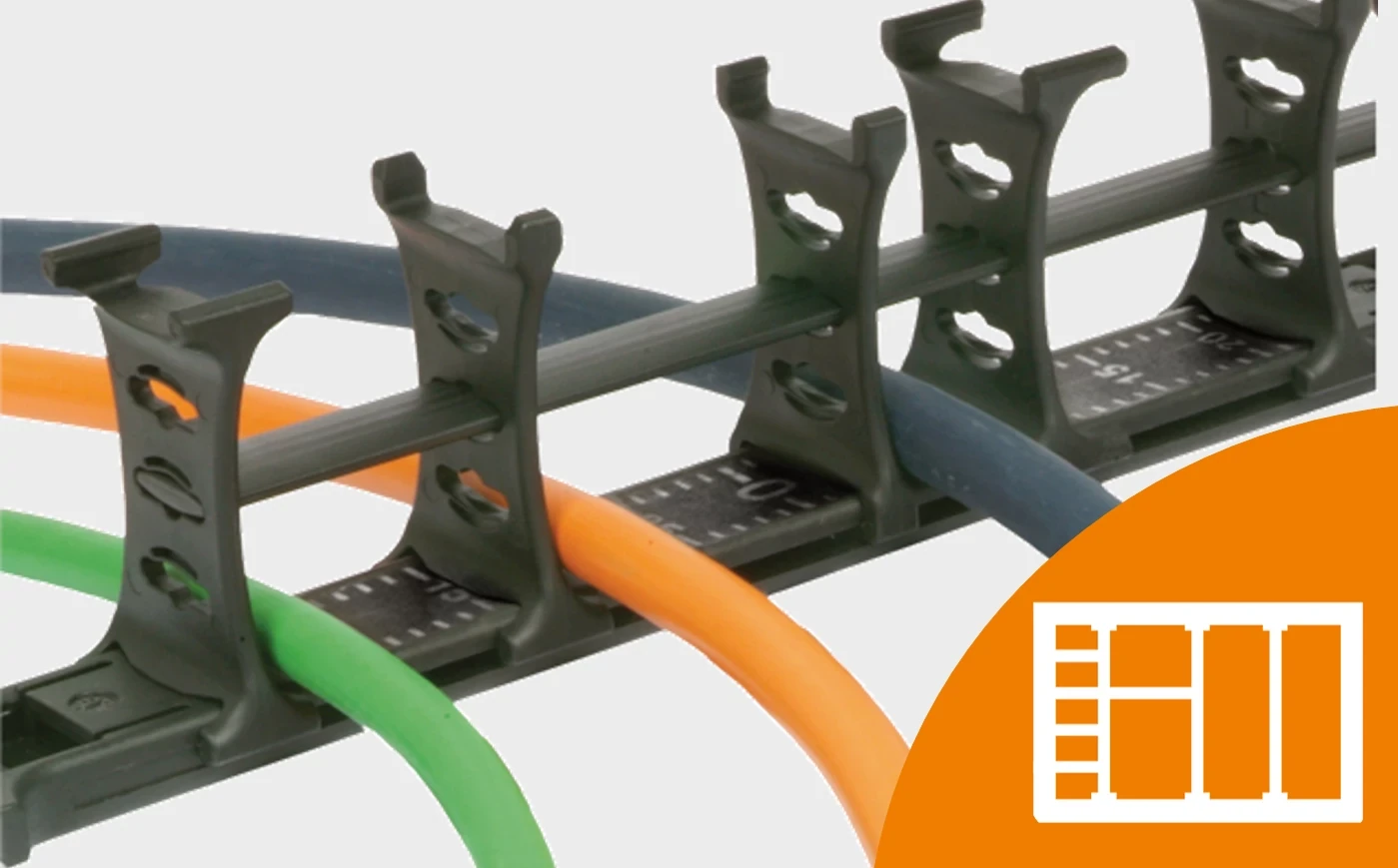

4. Le compartimentage de lespace intérieur à laide de divisions internes igus est nécessaire dès lors que sont posés plusieurs câbles présentant des diamètres différents. Il est important que les câbles ne
5. puissent pas sentrelacer « en tire-bouchon ». Pour les câbles pourvus de gaines extérieures de différentes textures, veiller à ce que celles-ci ne « collent » pas les unes aux autres. Le cas échéant, il est nécessaire de les séparer. Des câbles chainflex®
6. de tous les séries peuvent être combinés. Les câbles électriques ronds doivent être pourvus des deux côtés serre-câbles. Dans des cas exceptionnels, il est possible de renoncer au serre-câbles à lextrémité fixe de la chaîne porte-câbles. Pour la plupart des câbles, un écart de 10 à 30 fois le diamètre du câble est recommandé entre la fin du mouvement de courbure et la fixation. Les câbles chainflex, par contre, peuvent être soulagés en traction directement sur le élément de fixation, un fait confirmé par des séries dessais.

Pour tuyaux pneumatiques

En principe, les règles qui sappliquent aux câbles ronds valent aussi pour les tuyaux pneumatiques. Sur consultation, il est aussi possible de les poser en laissant moins que les 10 % despace de réserve tout autour prévus par la règle. Une serre-câbles des deux côtés est ici aussi la règle. Pour les tuyaux pneumatiques en caoutchouc, nous recommandons dobserver strictement la règle des « 10 % despace de réserve » parce quils ont tendance à coller les uns aux autres ou à dautres câbles.

Pour câbles plats

Les câbles plats doivent impérativement pouvoir bouger librement dans le rayon de courbure. Deux câbles plats juxtaposé doivent être séparés par des séparateurs. Sils doivent être superposés, nous vous recommandons dutiliser la division interne horizontale. Les câbles plats et les câbles ronds doivent être séparés dans la chaîne porte-câbles. Un serre-câbles devrait être placé aux deux extrémités. Les câbles plats ne peuvent être recommandés que sous réserves dans des chaînes.

Tuyaux hydrauliques

Lors de la planification, vous devez faire attention à la dilatation longitudinale ou transversale des tuyaux lorsque la pression est appliquée. Nous recommandons d’utiliser des chaînes à entretoise tous les maillons afin de répartir la force des tuyaux sur un plus grand nombre d’entretoises. Prévoir suffisamment de place (20 % de réserve tout autour). Lors du choix des tuyaux, il convient de veiller à ce quils soient suffisamment flexibles et puissent être pliés selon le rayon de courbure prévu. Il est aussi important que ces tuyaux présentent une surface glissant facilement et résistant à lusure. Le division interne igus répond à ces impératifs en minimisant l’usure avec de larges surfaces dappui lisses et arrondies. En général, les tuyaux revêtus dune gaine tissée textile sont plus souples que ceux offrant une gaine tresse de fils d'acier. Les mouvements transversaux des tuyaux hydrauliques dans la chaîne porte-câbles risquant d’augmenter le usure du matériau, il est conseillé de les maintenir en place, sans les coincer, à laide de séparateurs placés verticalement dans la chaîne. Des séparateurs crantés par exemple qui s’enclenchent dans l’entretoise ouvrable veillent à ce que les tuyaux restent bien en place dans la chaîne porte-câbles, même en présence de fortes vibrations et de chocs.
