Série 200 taille classique

FIN DE SERIE
Pour les nouveaux projets, nous recommandons la série de chaînes2500 techniquement optimisée de la gamme igus® E2/000.
Bonne tenue des entretoises ouvrables, principe d´ouverture amélioré, plus grandes longueurs autoportantes, mêmes cotes

La Série 200 est disponible sut stock en quantité limitée. En cas de questions à ce sujet, veuillez contacter votre interlocuteur igus®. Merci pour votre compréhension
vers E2/000 Série 2500

Configurez ici votre propre Système de Chaînes Porte-Câbles. Toutes les saisies et modifications seront enregistrées dans la liste des produits se trouvant en fin de page.

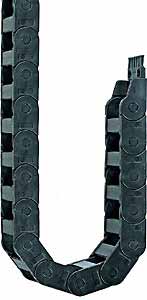

Série 200 - Chaîne non ouvrable

Largeurs intérieures disponiblesBi: 25 á 125 mm
Rayons de courbure disponibles R: 55 á 250 mm
Pas : 46 mm / Maillon = 22 Maillons/m

Quand choisir la Série 200

Pas d'ouverture
Serre-câbles intégré souhaité dans la section de fixation
Division interne par séparateurs uniquement
Longue durée de vie
Montage simple

Quand ne pas choisir la Série 200

Quand chaque maillon doit être ouvert des deux côtés
System E4 Série 220 etc.
Quand une stabilité maximum est requise
System E4 Série 220 etc.
Quand une protection contre les copeaux est requise
gaines porte-câbles E2, R48
Pour les applications toute simples
Easy Chain®, E 200

Gamme de produits et cotes de montage


Référence :
Largeur intérieure Bi [mm]:
Rayon de courbure R [mm]:
Course S [mm]:
Position du point fixe [mm]:
Longueur de chaîne^** [mm]:
Nombre de maillons :
Largeur extérieure Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Poids par maillon [g]:
Poids [kg/m]:
* Espace nécessaire en hauteur HF = H + 25 mm (avec 1,5 kg/m de charge supplémentaire), il devrait être respecté pour tous les types d'application. En présence d'un espace de montage particulièrement réduit, nous vous prions de nous consulter.
** La longueur calculée correspond à la longueur de la chaîne sans éléments de fixation.

A = point mobile, B = point fixe
Pas : 46 mm
Maillons par m : 22
Course : S
Longueur de chaîne = S/2 + K

Longueur autoportante

Rapport entre la longueur autoportante et la charge supplémentaire
Abscisse: longueur autoportante en m FLB/FLG
Ordonnée: charge supplémentaire en kg/m
Graduation inférieure : course S en m
FLB = autoportance avec flèche autorisée
FLG = autoportance avec brin supérieur

Indice prix:

Principe d'ouverture :

Contact personnel

Exemples d'applications CAO 3D Demande d'échantillons et de catalogues. Conception & calcul Calcul de la durée de vie Fichier PDF Questions aux spécialistes produits

Vos projets avec igus®

7 largeurs et 9 rayons de courbure

5 variantes d'éléments de fixation

Serre-câbles divers

Données d'étudeEn savoir plus sur les "Applications en autoportance".

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Informations pour l'installation

Autres types de montage

Caractéristiques techniques

Serre-câbles

Configurer la séparation interne et les câbles

Option 1 : séparateurs

Gamme de produits


non monté	monté
par . maillon de chaîne

Merci d’utiliser le configurateur afin de nous indiquer la position des séparateurs et ajouter les câbles.

Lancer le configurateur


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :
Largeur [mm]:

Pce. Ajouter à la liste des produits

Online Services:

Les séparateurs constituent la seule solution pour subdiviser l´intérieur de la Chaîne Porte-Câbles non ouvrable de Type 200. Des étriers d´écartement peuvent être utilisés pour maintenir l´espace intérieur entre deux entretoises à une largeur donnée. Cette fonction est surtout utilisée pour les Chaînes sur chant.

Eléments de fixation

Plastique - oscillant	Plastique, fixe	KMA, oscillant	KMA, rigide

Acier

non monté	monté

pendulaire

Pour les courses courtes et longues

Pour les petits espaces

Résistant à la corrosion

Pour liaisons rigides

Suspendu/vertical sans support

Il n'y a pas d'éléments de fixation pour la chaîne choisie.


:
Référence :
A [mm]:
Nombre de dents :

Serre-câbles

non monté	monté

Pour liaisons rigides

Pour courses suspendues/debout

Pour accélérations extrêmes

Résistant à la corrosion

Quand le 1er maillon doit osciller

Pour les applications coulissantes

Il n'y a pas d'éléments de fixation pour la chaîne choisie.


:
Référence :
A [mm]:
Nombre de dents :

Serre-câbles

non monté	monté

pendulaire

Pour les courses courtes

Pour les petits espaces

Résistant à la corrosion

"Empilage" possible

Raccord vissé en dehors de la section de la Chaîne

Pour liaisons rigides

Suspendu/vertical sans support

Pour les courses longues glissantes

Il n'y a pas d'éléments de fixation pour la chaîne choisie.


:
Référence :
A [mm]:
B [mm]:

Serre-câbles

non monté	monté

Pour liaisons rigides

Pour les courses suspendues et verticales

Pour accélérations extrêmes

Résistant à la corrosion

Montage universel

"Empilage" possible

Raccord vissé en dehors de la section de la Chaîne

Quand le 1er maillon doit osciller

Pour les applications coulissantes

Il n'y a pas d'éléments de fixation pour la chaîne choisie.


:
Référence :
A [mm]:
B [mm]:

Serre-câbles

non monté	monté

Une pièce pour toutes les largeurs de chaîne

Conductrice

Nombre doublé de vis/alésages

Grande variété de pièces

Préconfectionnement difficile

Il n'y a pas d'éléments de fixation pour la chaîne choisie.

Référence :

A [mm]:

B [mm]:

Serre-câbles

Goulottes de guidage

Goulotte de guidage"Super-Alu", "Basic"

Goulotte de guidage "Super-Alu", "Heavy Duty"

Goulottes de guidage en acier

1. Partie latérale de goulotte, aluminium, 2 m

2. Glissière, plastique, 2 m

3. Glissières plastique*, latérales, 2 m

4. Cosse, alu

5. Rail en C, acier zingué

6. Vis à six pans creux M6 x 16

7. Ecrou M6

8. Elément de liaison "Basic", plastique

*sans glissières sur demande

Goulotte "Super-Alu" - la norme igus® pour les goulottes de guidage

La goulotte "Super-Alu" est une goulotte de guidage modulaire pour les courses longues (lorsque les Chaînes se posent les unes sur les autres). La goulotte "Super-Alu" est disponible en "versions de base" simples et économiques auxquelles des éléments peuvent être rajoutés pour les constructions plus complexes. Cette utilisation universelle en fait la norme igus® recommandée pour les goulottes de guidage.

Possibilités de fixation nombreuses avec équerre de montage, cosse, éléments de raccordement
Glissières pour la protection contre l'usure latérale à vitesse élevée
Insensible à la corrosion grâce à de l'aluminium résistant à l'eau de mer
Montage flexible - fixation à l'infrastructure indépendante de la longueur des profilés et des points de raccord

Il n'y a pas de goulotte de guidage pour la chaîne choisie.


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Bon comportement à l'usure, silencieux
Montage très simple et universel

1. Elément de raccordement

2. Rail de glissement en plastique

3. Cosse

4. Glissières

5. Rails en C

1. Partie latérale de goulotte, aluminium, 2 m

2. Glissière, plastique, 2 m

3. Glissières plastique*, latérales, 2 m

5. Rail en C, acier zingué

7. Ecrou M6

9. Equerre de montage "Heavy Duty"

10. Profilé amortisseur, caoutchouc

11. Vis à six pans creux M6 x 20

*sans glissières sur demande

Goulotte "Super-Alu" - la norme igus® pour les goulottes de guidage

Possibilités de fixation nombreuses avec équerre de montage, cosse, éléments de raccordement
Glissières pour la protection contre l'usure latérale à vitesse élevée
Insensible à la corrosion grâce à de l'aluminium résistant à l'eau de mer
Montage flexible - fixation à l'infrastructure indépendante de la longueur des profilés et des points de raccord

Il n'y a pas de goulotte de guidage pour la chaîne choisie.


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Bon comportement à l'usure, silencieux
Montage très simple et universel

1. Profilés en aluminium

2. Rail de glissement en plastique

3. Equerre de montage Heavy Duty

4. Glissières

5. Rails en C

6. Profilés amortisseurs

1. Goulotte de guidage (en bleu)
2. Bande de glissement (en noir)
3. Kit de montage (rouge)
4. Fixation individuelle sans rail en C
5. Longueur rail

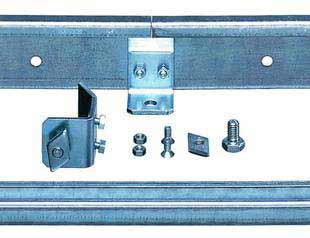

Les goulottes de guidage sont utilisées pour les applications où le brin supérieur de la Chaîne glisse sur le brin inférieur. Les composants suivants sont nécessaires pour l'utilisation de la goulotte de guidage igus® en acier. Goulotte de guidage sans rail réf. 92.30, goulotte de guidage avec rails réf. 92.31 Kits de montage pour assurer le raccord réf. 92.50. XX
.XX donne la longueur des rails en C sur lesquels est montée la goulotte de guidage. La longueur standard des pièces de la goulotte et des rails est de 2 m. La longueur totale exigée de la goulotte de guidage est fonction de la course.

Il n'y a pas de goulotte de guidage pour la chaîne choisie.


Référence :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

+ Montage simple avec kits de montage
+ Version en 2 parties - réglable sur la largeur de la chaîne
+ Grande stabilité
+ Prix intéressant
+ Grand choix

Goulotte de guidage sans rails de glissement réf. 92.30, goulotte de guidage avec rails de glissement réf. 92.31

Kits de montage pour assurer la liaison réf. 92.50. XX

Nomenclature
