Retardatrices de flamme, sans entretien, économiques : solutions « les plastiques en mouvement » dédiées au secteur ferroviaire

Les plastiques en mouvement igus®, ce sont des paliers polymères, des chaînes porte-câbles et des câbles au fonctionnement fiable dont les excellentes propriétés vous aident à relever les défis posés par vos applications. Ces propriétés ont été confirmées par des tests dans le laboratoire de tests igus®, le plus grand du secteur, et par la pratique.

  • De nombreux produits igus® répondent au niveau de risque 3 de la norme DIN EN 45545.
  • Des matériaux spéciaux pour paliers remplissent en outre les exigences R22 et R23, certains câbles les exigences R15 et R16.
  • Durée de vie calculable avec des outils en ligne gratuits
  • Les plastiques en mouvement permettent de réduire le poids
  • Paliers amortissant les vibrations
  • Gamme de paliers sans entretien et sans graissage supplémentaire
  • Grande résistance aux températures de -50 °C à +170 °C
Contacter un Technico-Commercial

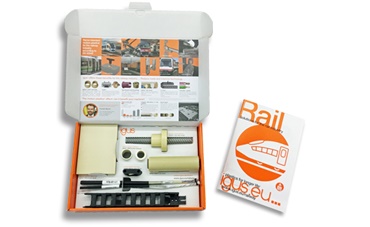

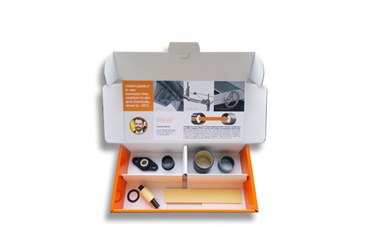

Boîte d'échantillons technique ferroviaire

La boîte d'échantillons est gratuite

Tout pour le secteur ferroviaire

Jugez par vous-même de la qualité de nos produits. La boîte d'échantillons renferme les principaux produits igus® dédiés à la technique ferroviaire ainsi que des informations sur leur utilisation typique.

Demander une boîte d'échantillons gratuits

Produits en polymères igus® économiques dédiés au secteur ferroviaire

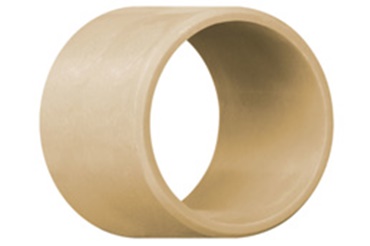

Paliers lisses iglidur® RW370
Paliers lisses iglidur® RW370

Respect de la norme européenne en matière de protection incendie DIN EN 45545

Matériau retardateur de flamme

Résistance à l'usure élevée

Faible coefficient de frottement

Sans graissage supplémentaire

Sans entretien

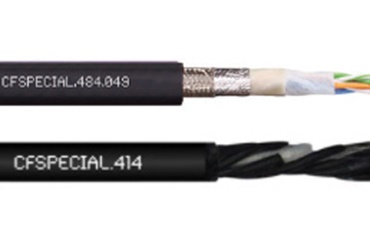

Câble chainflex® SPECIAL.414
Câble bus CFSPECIAL.484
Câble de commandes CFSPECIAL.414

  • Inflammabilité (en vertu de DIN EN 60332-1-2, DIN EN 45545-2)
  • Classe de protection incendie : 3 (selon EN 45545-2) ou 4 (selon DIN 5510-2)
  • Garantie chainflex® de 36 mois
  • Petit rayon de courbure
»  Câble bus dans la boutique

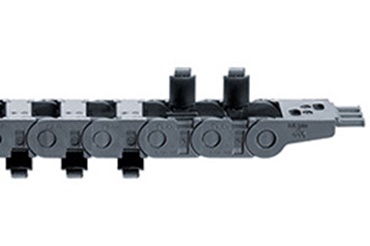

Chaîne porte-câbles E2 micro
Chaîne porte-câbles E2 micro

  • Grande résistance à la torsion
  • Hauteurs intérieures et rayons de courbure de toute petite taille
  • Eléments de fixation avec serre-câbles en option
  • Petit pas pour un fonctionnement régulier
  • Intérieur ménageant les câbles
  • Faible poids
  • Matériau igumid G V0 GF conforme à la norme DIN EN 45545

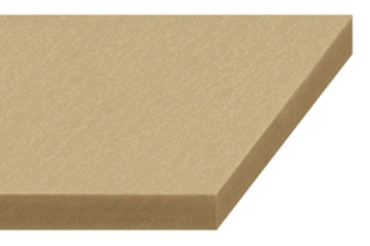

iglidur® RW370 en plaques
iglidur® RW370 en plaques

  • Respect de la norme européenne en matière de protection incendie DIN EN 45545
  • Matériau retardateur de flamme
  • Grande résistance à l'usure
  • Faible coefficient de frottement

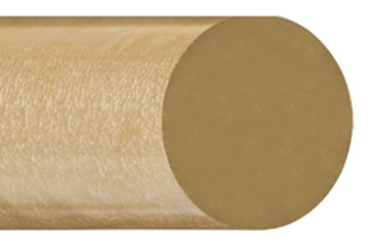

iglidur® RW370 en blocs ronds
iglidur® RW370 en blocs ronds

  • Respect de la norme européenne en matière de protection incendie DIN EN 45545  HL3, R22/R23
  • Matériau retardateur de flamme
  • Résistance à l'usure élevée
  • Faible coefficient de frottement

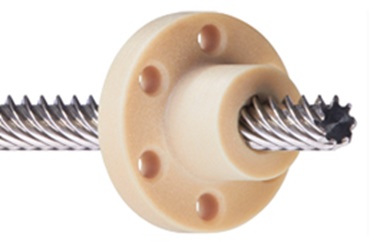

Vis hélicoïdale dryspin®
Technique d'entrainement dryspin®

  • Sans graisse et sans entretien
  • Rendement plus élevé (jusqu'à 82%)
  • Durée de vie plus longue grâce à l'asymétrie
  • Résistance aux agents chimiques
  • Mouvement sans bruit et sans vibration grâce à la géométrie arrondie des filets

Produits testés pour la pratique dans le laboratoire de tests igus®

Le laboratoire de tests chaînes porte-câbles et câbles chainflex®Découvrez rapidement notre laboratoire de tests chainflex® et chaînes porte-câbles dans lequel 10 milliards de cycles de tests sont effectués tous les ans.



Le laboratoire de tests dry-tech®Les paliers lisses iglidur® et la gamme linéaire drylin® sont testés tous azimuts dans le plus grand laboratoire de tests du secteur.



Pourquoi l'entreprise de transport Verkehrs-Aktiengesellschaft Nürnberg (Allemagne) mise sur les produits igus®

Besoin en produits répondant aux plus hautes exigences

La société de transports en commun Verkehrs-Aktiengesellschaft Nürnberg (VAG) bénéficie déjà des avantages des plastiques en mouvement et des câbles igus® dans les systèmes d'accès à ses tramways. Robert Meier, technicien chez VAG : « Les progrès et les besoins vont de plus en plus vers la porte intelligente. Celle-ci renferme les câbles pour le signal optique de fermeture des portes, pour les capteurs de la détection de blocage ainsi que pour le bouton d'actionnement. » Chaque porte des tramways de la VAG doit pouvoir effectuer quelque 70.000 cycles d'ouverture et de fermeture tous les ans.

Le technicien de la société VAG Robert Meier et le Technico-Commercial igus® GmbH Werner Pecher, contrôlent un système de porte doté de câbles chainflex® et d'une chaîne porte-câbles.

Le technicien de la société VAG Robert Meier, et le Technico-Commercial igus® GmbH Werner Pecher, contrôlent un système de porte.


Système retardateur de flamme et exigeant moins d'entretien

Des tétons de grande taille faciles à monter rendent la
chaîne porte-câbles E2 micro utilisée très stable et ses contours arrondis ménagent les câbles. Un point auquel la société VAG attache une grande importance, des chaînes porte-câbles trop fines et s'enroulant ayant provoqué des cassures des câbles et des chaînes dans le passé. Il est également fait appel à des câbles CFSPECIAL.414 qui ont été mis au point spécialement pour les véhicules ferroviaires. Ces câbles prolongent les intervalles entre les entretiens jusqu'à 16 ans, ce qui a été prouvé lors de tests, et ont des gaines en matériaux sans produits halogènes et retardateurs de flamme.

Câble chainflex® CFSPECIAL.414 avec une chaîne porte-câbles

Chaîne porte-câbles avec câble chainflex® dans un système de porte de la société VAG



Produits igus® faisant leurs preuves dans le secteurferroviaire

Frein de train doté de paliers lisses iglidur®
Paliers lisses insensibles à la corrosion et résistants à la chaleur pour les freins

Des paliers lisses iglidur® sont utilisés dans les freins de trains et de tramways parce qu'ils permettent un fonctionnement sans problème en présence de chocs et de saleté tout en étant insensibles à la corrosion. Des matériaux spéciaux mis au point pour les températures extrêmes permettent une utilisation à des températures très basses et très hautes comprises entre -100 °C et +250 °C.

Système d'accès avec différents produits igus®.
Systèmes d'accès au fonctionnement sûr et durable

Des câbles chainflex®, des entraînements à vis dryspin® et des chaînes porte-câbles sont utilisés sur les systèmes d'accès afin que ceux-ci soient sans entretien et aient surtout une longue durée de vie. Les portes défectueuses peuvent mettre en danger les passagers dans certaines situations et empêchent au quotidien les usagers de monter et descendre rapidement.

Cabine de conducteur avec paliers lisses iglidur®, entraînements à vis dryspin® et technique linéaire drylin®
Eléments de commande résistants à l'usure dans la cabine du conducteur

Les éléments de commande des trains et des tramways tirent eux aussi profit des avantages des plastiques en mouvement. Des guidages linéaires drylin® sont utilisés par exemple dans les leviers de freins ou dans les pare-soleil. Des logements dans les consoles de commande par exemple sont équipés de paliers lisses en iglidur® G très résistants à l'usure. Des repose-pieds réglables sont équipés de vis dryspin® qui permettent de les régler facilement.

Palier lisse iglidur® dans un signal ferroviaire et un aiguillage
Paliers lisses résistants aux intempéries pour le réseau

Des paliers lisses iglidur® sont utilisés dans les aiguillages pour le logement des rouleaux des lames d'aiguillage. L'utilisation de paliers lisses en polymères hautes performances offre plusieurs avantages : les paliers lisses ne se corrodent pas et ils protègent l'arbre de l'usure. Les  paliers lisses iglidur® étant résistants aux températures, ils peuvent aussi faire face à des conditions climatiques extrêmes. Des avantages des paliers lisses igus® qui conviennent aussi aux tendeurs à poulie et aux signaux.

Hall d'entretien avec élévateur et chaînes porte-câbles
Guidage solide des câbles dans les halls d'entretien

Des chaînes porte-câbles igus® sont utilisées dans les halls d'entretien et les ateliers pour guider les câbles de manière sûre et augmenter leur durée de vie. Le guidage des câbles dans des chaînes porte-câbles permet d'éviter l'effet tire-bouchon et il minimise les pannes ainsi que les interventions d'entretien. Les câbles peuvent être mis en place et échangés rapidement et simplement.

Palier lisse iglidur® dans un attelage
Attelage fiable et exempt de graisse

Les attelages tirent profit de la fiabilité élevée des paliers lisses et rondelles iglidur®. Sur les attelages Scharfenberg, ils sont utilisés au niveau du mécanisme principal par exemple, afin que la tête rotative puisse tourner lors du couplage. Les paliers lisses n'ont pas besoin de graissage externe et sont donc sans entretien.

Technique linéaire drylin® et paliers lisses iglidur® dans l'espace passagers.
Absence d'entretien et propreté dans l'espace passagers

Des paliers lisses iglidur® et des guidages linéaires drylin® permettent des réglages propres sans apport de graisse, un faible frottement et des mouvements silencieux. Ils les doivent aux lubrifiants solides incorporés aux matériaux igus®. Et si les composants doivent être conformes à la norme DIN 45545, il est possible de faire appel à de l'iglidur® RW370.

Où trouve-t-on des produits igus® dans le secteur ferroviaire ?

Le fonctionnement sans entretien et une grande sécurité de service sont des facteurs décisifs face à une utilisation à des fréquences élevées dans des conditions extérieures changeantes. Les plastiques en mouvement igus® sont totalement sans entretien parce que sans graisse. Ils ont un fonctionnement fiable, ne renferment pas de substances nocives et sont contrôlés selon les normes en vigueur pour le secteur ferroviaire. igus® propose le plus grand choix de câbles pour les mouvements, tous testés dans le plus grand laboratoire du secteur et avec une garantie de 36 mois.

Solutions igus® pour le poste de conduite et l'espace passagers.



Solutions igus® pour les applications en extérieur, le réseau et l'entretien.



Nous contacter

Vous avez des questions ou vous avez besoin d'informations sur l'utilisation de polymères hautes performances igus® dans le secteur ferroviaire ? Nos spécialistes sont à votre entière disposition pour y répondre.

Contacter un technico-commercial
